15
Placer délicatement le cordon d’alimentation par dessus la
laveuse pour permettre le libre accès à l’arrière de la laveuse.
Obturer les trous des boulons à l’arrière de la caisse à
l’aide des bouchons d’obturation des trous de boulons
de transport fournis avec les pièces de la laveuse.
Tirer sur le cordon d’alimentation pour le dégager de
l’ouverture dans le panneau arrière et boucher les 2 trous
à l’aide du bouchon blanc en plastique fourni.
REMARQUE : Si la laveuse doit être transportée
ultérieurement, contacter un technicien agréé qui puisse
la préparer correctement en vue de son déplacement afin
d’éviter d’endommager la suspension et la structure de
la machine.

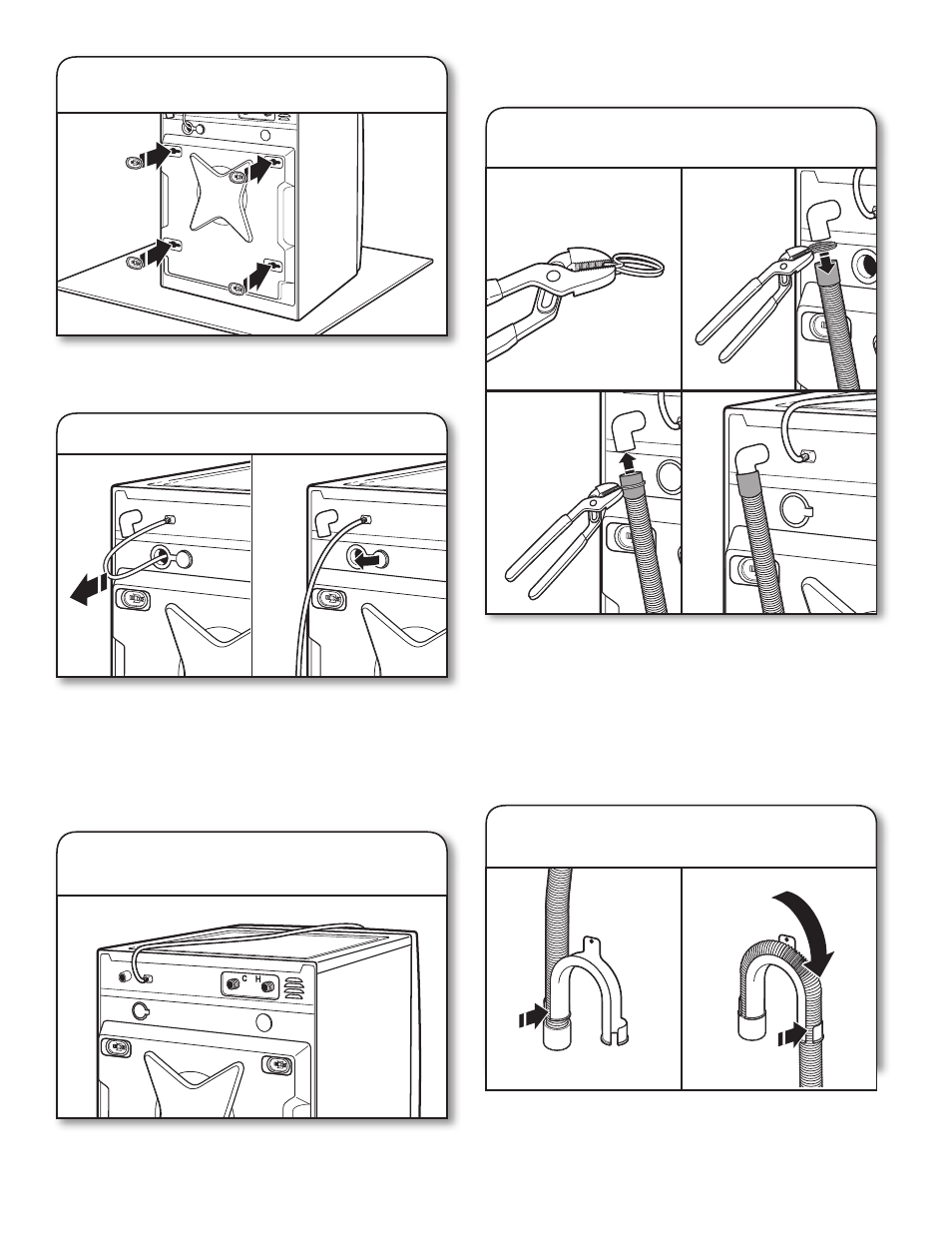

4.
Recouvrir les trous des boulons de
transport avec les bouchons d’obturation
5.
Retirer le cordon d’alimentation
6.
Placer le cordon d’alimentation
par-dessus la console
Emboîter une extrémité ou l’autre du support de tuyau
sur le tuyau d’évacuation, au point de commencement des
ondulations (A). Plier le tuyau d’évacuation sur la bride selon
la forme et emboîter pour la mise en place (B).
8.
Raccordement de la bride de retenue
pour tuyau de vidange
A B
RACCORDEMENT DU TUYAU
DE VIDANGE
À l’aide d’une pince multiprise, serrer les onglets de la
bride de tuyau et insérer la bride sur l’extrémité du tuyau
de vidange. Faire glisser le tuyau de vidange dans le
connecteur du coude de la laveuse et le fixer avec la bride.
Pour un évier de buanderie ou un tuyau rigide de rejet à
l’égout rigide, passer à l’étape 8.
Des pièces supplémentaires avec des instructions distinctes
s’avèreront peut-être nécessaires. Voir Système de vidange
au plancher dans “Autres pièces”.
7.
Fixation du tuyau de vidange à l’orifice
de vidange
