11

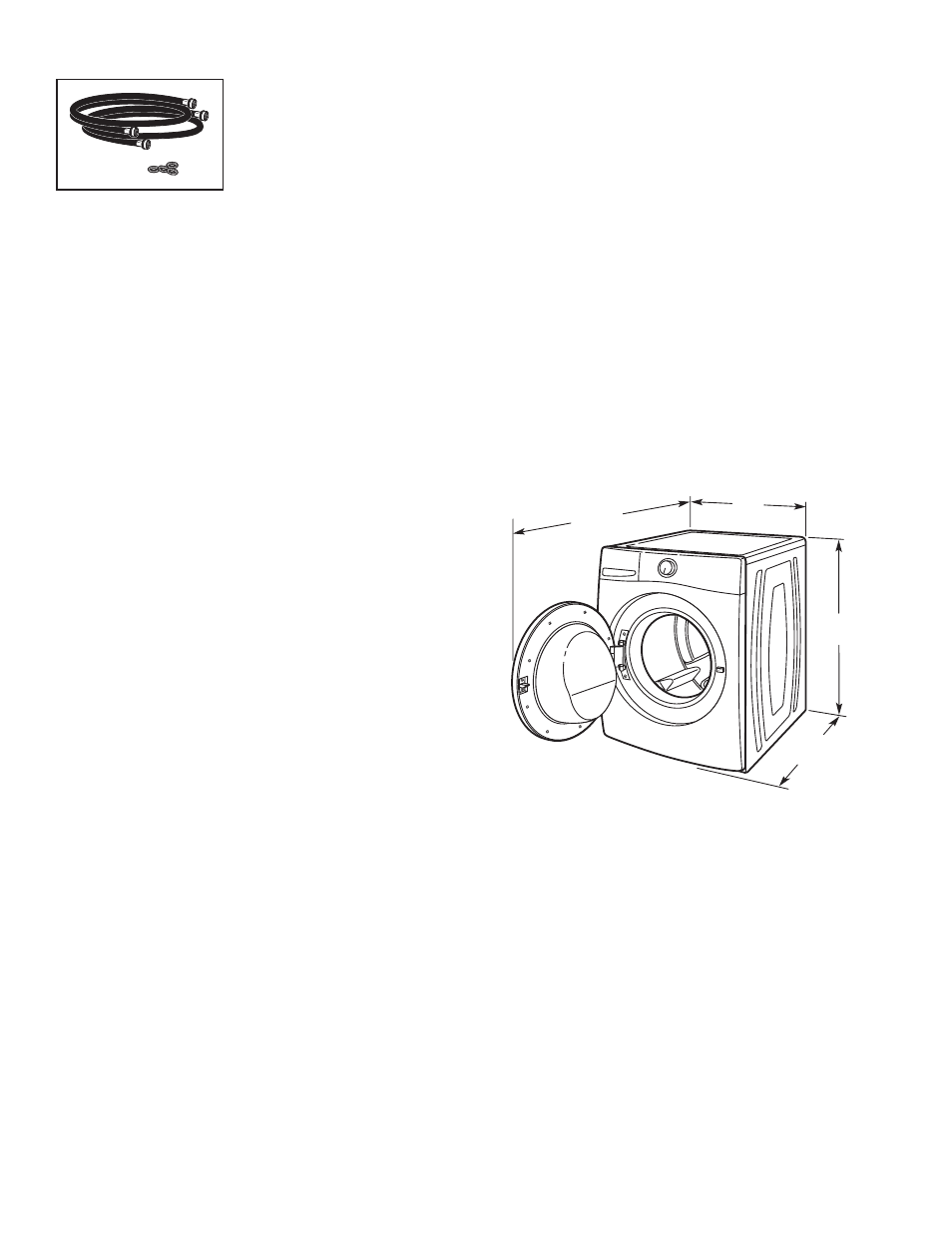

2 tuyaux d’arrivée d’eau
avec 4 rondelles plates
EXIGENCES D’EMPLACEMENT
C’est à l’utilisateur qu’incombe la responsabilité de réaliser une
installation correcte.
Il vous faudra :
n Un chauffe-eau réglé à 120° F (49° C).
n Une prise électrique reliée à la terre et située à moins de 6 pi
(1,8 m) du cordon d’alimentation situé à l’arrière de la laveuse.
n Des robinets d’eau chaude et d’eau froide situés à moins
de 4 pi (1,2 m) des électrovannes de remplissage d’eau
chaude et d’eau froide situées sur la laveuse et une pression
d’eau de 20 à 100 lb/po² (137,9 à 689,6 kPa).
n Un plancher de niveau avec une pente maximale de
1" (25 mm) sous l’ensemble de la laveuse. Il n’est pas
recommandé de l’installer sur un tapis, de la moquette
ou des surfaces avec endos en mousse.
n Un plancher capable de supporter le poids total de 400 lb
(180 kg) de la laveuse (eau et charge compris).
IMPORTANT : Ne pas installer, remiser ou faire fonctionner la
laveuse à un emplacement où elle sera exposée aux intempéries
ou à des températures inférieures à 32° F (0° C). De l’eau restée
dans la laveuse après utilisation peut causer des dommages
à basse température. Voir “Entretien de la laveuse” dans les
Instructions d’utilisation de la laveuse pour des renseignements
sur l’hivérisation.
30 1 /
2
"
(775 mm)
27"
(686 mm)
36"
(914 mm)
50 1 /
4
"
(1276 mm)
Tuyaux d’arrivée d’eau alternatifs :
(peuvent être nécessaires pour certaines installations; ne sont
pas fournis avec la laveuse)
n 8212656RP Tuyau d’arrivée d’eau de 10 pi. (3 m), EPDM
noir (lot de 2)
n 8212641RP Tuyau d’arrivée d’eau de 5 pi. (1,5 m), EPDM
noirs (lot de 2)
n 8212546RP Tuyau d’arrivée d’eau de 4 pi. (1,2 m), EPDM
noirs (lot de 2)
n 8212545RP Tuyau d’arrivée d’eau de 5 pi. (1,5 m), EPDM
rouge et bleu (lot de 2)
n 8212487RP Tuyau d’arrivée d’eau en nylon tressé de 5 pi.
(1,5 m) (lot de 2)
n 8212638RP Tuyau d’arrivée d’eau en nylon tressé de 6 pi
(1,8 m), coude compact à 90°, raccords
hypro-blue en acier (lot de 2)
n 8212637RP Tuyau d’arrivée d’eau de 6 pi (1,8 m), EPDM
noir, coude compact de 90°, raccords
hypro-blue en acier (lot de 2)
Accessoires disponibles :
Vous pouvez obtenir un piédestal facultatif assorti pour la
laveuse. Contacter le revendeur pour effectuer la commande ou
voir la page Assistance ou service au dos du guide d’utilisation
et d’entretien.
Autres pièces
(Non fournies avec la laveuse)
Il se peut que l’installation nécessite des pièces supplémentaires.
Pour commander, consulter les numéros d’appel sans frais
figurant sur la page arrière du Guide d’utilisation et d’entretien.
Si vous avez : Il vous faudra :
Évier de buanderie ou Système de pompe de puisard
tuyau de rejet à l’égout (si non déjà disponible)
plus haut que 96" (2,4 m)
Un égout surélevé Évier de vidange standard de 20 gal.
(76 L) de 30" (762 mm) de hauteur ou
évier utilitaire et pompe de puisard
(disponibles chez vos fournisseurs
locaux d'articles de plomberie)
Tuyau de rejet à Adaptateur pour tuyau rigide de
l’égout rigide rejet à l’égout rigide de diamètre
de 1" (25 mm) 2" (51 mm) à 1" (25 mm) Pièce
numéro 3363920 Ensemble de
connection, pièce numéro 285835
Système de vidange Brise-siphon pièce numéro 285834;
au plancher tuyau de vidange supplémentaire,
pièce numéro 8318155 et ensemble
de connexion, pièce numéro 285835
Un tuyau de vidange Tuyau de vidange supplémentaire,
trop court pièce numéro 285863
Robinets d’eau hors 2 tuyaux de remplissage plus longs;
d’atteinte des tuyaux 6 pi (1,8 m) – Pièce numéro 76314
d’admission d’eau 10 pi (3 m) – Pièce numéro 350008
Pièces nécessaires : (Non fournies avec la laveuse)
