Fixer le long tuyau à l’électrovanne
de remplissage de la sécheuse et
serrer les raccords
5.
Fixer l’autre extrémité du long
tuyau à l’électrovanne située
au bas du panneau arrière
de la sécheuse. Visser le raccord à la main jusqu’à ce qu’il
repose sur le connecteur de l’électrovanne. Terminer le
serrage des raccords de deux tiers de tour supplémentaire
avec une pince.
REMARQUE : Ne pas serrer excessivement. Le raccord
risque d’être endommagé.
Fixer le long tuyau au raccord
en “Y” et serrer les raccords
4.
L’une des extrémités du tuyau long comporte un treillis
métallique à l’intérieur du raccord. Fixer cette extrémité au
connecteur en “Y”. Fixer le tuyau d’alimentation en eau froide
de la laveuse à l’autre extrémité du raccord en “Y”. Visser
le raccord à la main pour qu'il repose sur le connecteur.
Terminer le serrage des raccords de deux tiers de tour
supplémentaire avec une pince.
REMARQUE : Ne pas serrer excessivement. Le raccord
risque d’être endommagé.
Serrer les raccords
3.
Terminer le serrage des raccords de deux tiers de tour
supplémentaire avec une pince.
REMARQUE : Ne pas serrer excessivement. Le raccord
risque d’être endommagé.

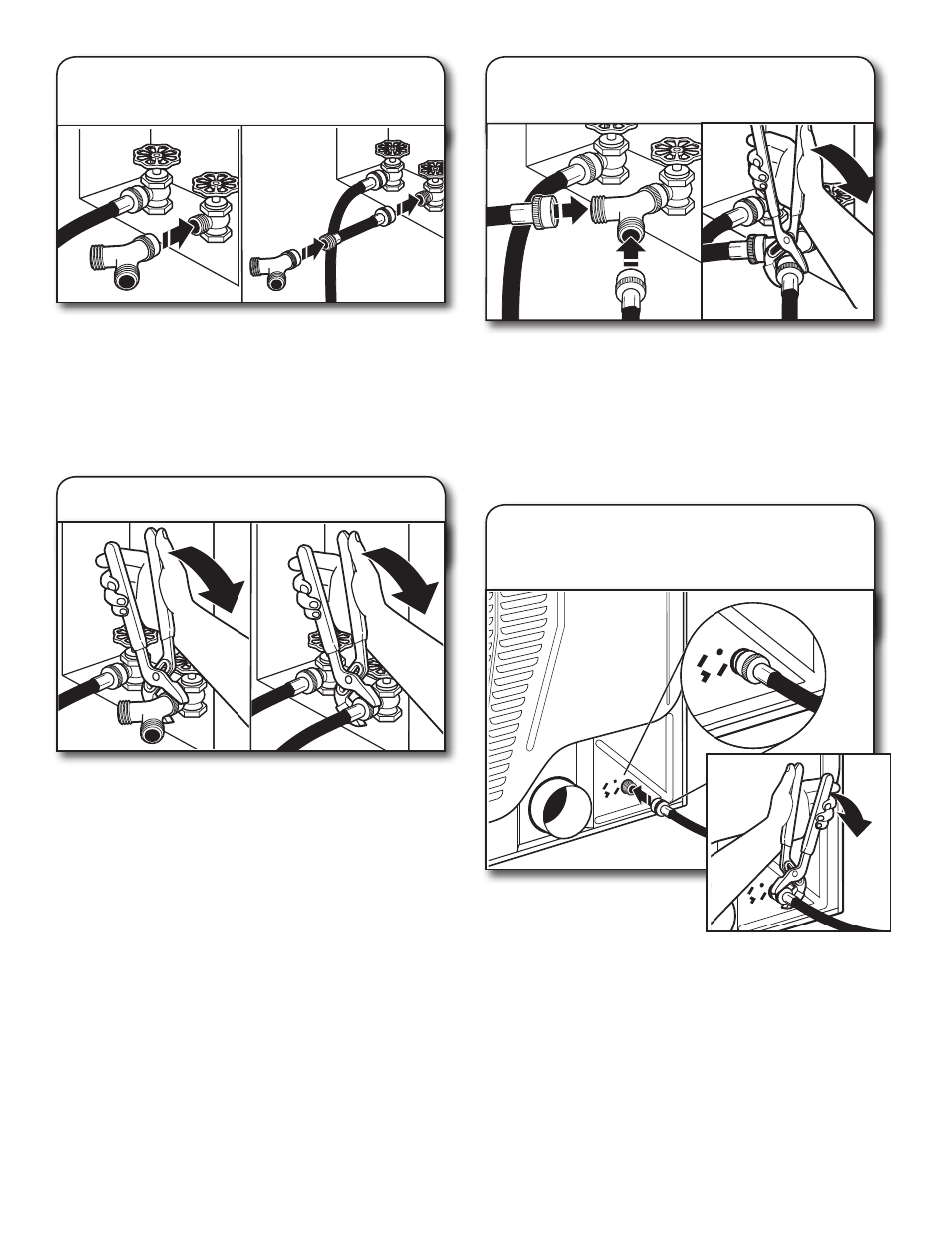

Fixer le tuyau court et le raccord
en “Y”
2.
Si l’on a assez d’espace, fixer l’extrémité femelle en laiton
du raccord en “Y” au robinet d’eau froide. Voir figure A.
Si le raccord en “Y” ne peut être fixé directement au robinet
d’eau froide, on doit utiliser le tuyau court. Voir figure B. Fixer
le tuyau court au robinet d’eau froide. Visser le raccord à la
main pour qu’il repose sur le robinet. Puis fixer le raccord
en “Y” à l’extrémité mâle en laiton du tuyau court. Visser le
raccord à la main pour qu’il repose sur le connecteur.
Fig. A Fig. B
