†®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie.
EXIGENCES CONCERNANT LE RACCORDEMENT
AU GAZ
■ Utiliser un coude et un adaptateur NPT de 3/8" x 3/8" entre
le connecteur de gaz flexible et la conduite de gaz de la
sécheuse, tel que nécessaire pour éviter le pincement.
■ Utiliser uniquement un composé d’étanchéité des
tuyauteries. Ne pas utiliser de ruban TEFLON ®† .
■ On doit raccorder la sécheuse à la canalisation de gaz
à l’aide d’un connecteur de gaz flexible homologué qui
respecte les normes applicables aux connecteurs utilisés
avec des appareils ménagers à gaz, ANSI Z21.24 ou
CSA 6.10.
CARACTÉRISTIQUES D’ALIMENTATION DU BRÛLEUR
Altitudes supérieures à 10 000 pieds (3 048 m) :
■ Si la sécheuse doit être utilisée à une altitude supérieure
à 10 000 pieds (3 048 m), on doit réduire de 4 % le débit
thermique du brûleur indiqué sur la plaque signalétique pour
chaque tranche de 1 000 pieds (305 m) d’augmentation de
l’altitude.
Épreuve sous pression de l’alimentation en gaz
■
La sécheuse doit être déconnectée du système de
canalisations d’alimentation en gaz lors de tout test de
pression à des pressions plus élevées que 1/2 lb/po².
CANALISATION D’ARRIVÉE DE GAZ DE LA SÉCHEUSE
■ La canalisation d’arrivée de gaz sortant à l’arrière de la
sécheuse est dotée d’un filetage mâle de 3/8".
■ Cette sécheuse doit être équipée du brûleur convenable,
correspondant au gaz spécifique qui alimente l’habitation.
L’information sur le brûleur se trouve sur la plaque
signalétique dans le logement de la porte de la sécheuse.
Si ces renseignements ne correspondent pas au type
de gaz disponible, contacter votre marchand ou
composer les numéros de téléphone indiqués dans
la section “Assistance ou service” du Guide d’utilisation
et d’entretien.
Conversion pour l’alimentation au propane :
IMPORTANT : Un technicien qualifié doit effectuer la conversion.
Ne pas entreprendre de convertir la sécheuse pour l’utilisation
d’un gaz différent de celui indiqué sur la plaque signalétique
sans d’abord consulter la compagnie de gaz.
CANALISATION DE GAZ
■ La canalisation doit comprendre un connecteur obturé
(filetage NPT de 1/8" ou plus) accessible pour le
raccordement de l’instrument de mesure, immédiatement
en amont de la connexion d’alimentation en gaz de la
sécheuse.

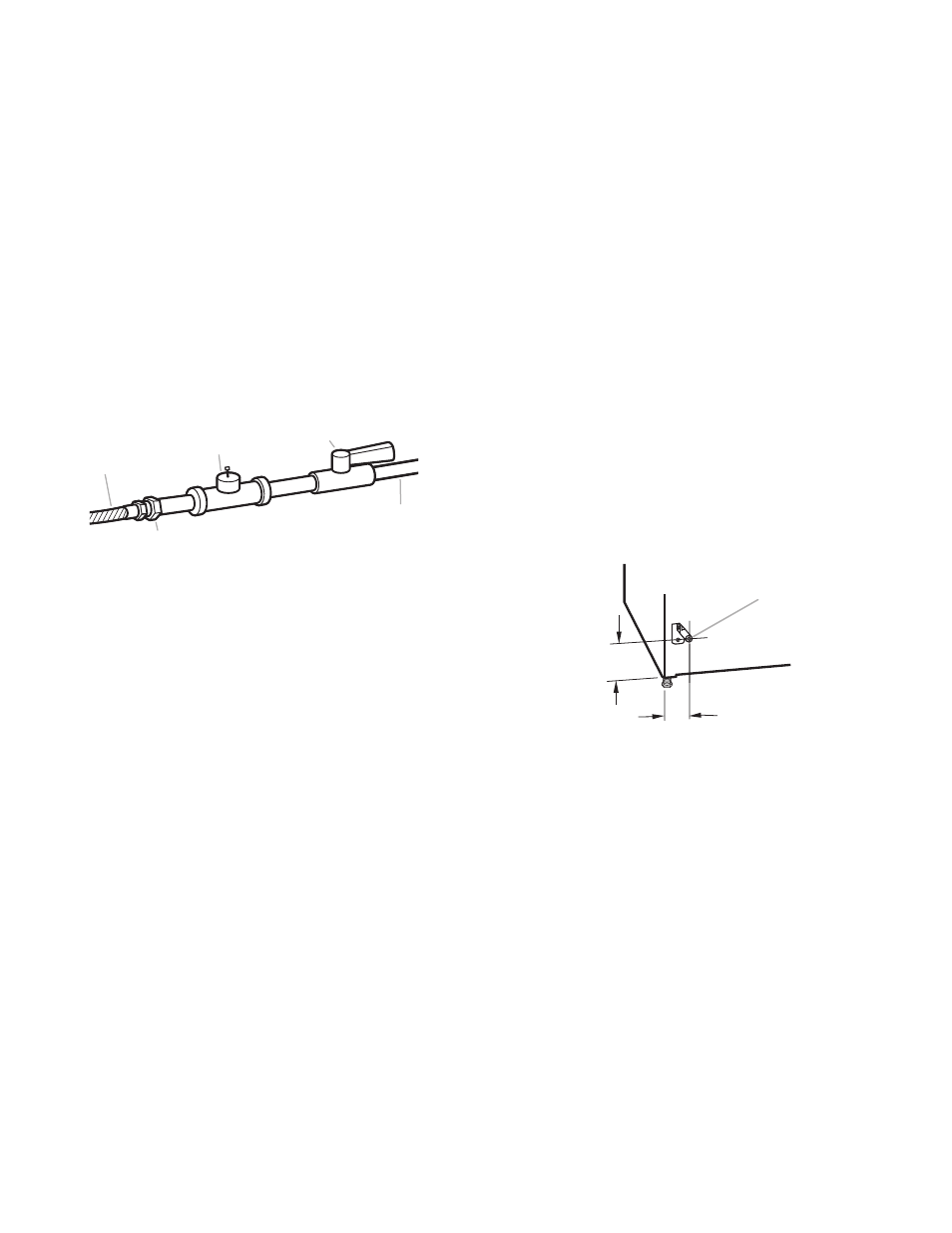

A. Connecteur de gaz flexible de 3/8"
B. Adaptateur de tuyau au joint conique de 3/8"
C. Connecteur obturé (filetage NPT de 1/8" ou plus)
D. Canalisation de gaz (NPT de 1/2")
E. Robinet d’arrêt du gaz
■
Un tuyau IPS de 1/2" est recommandé.
■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser
des tuyaux de cuivre ou d’aluminium homologués de 3/8"
si les codes locaux et le fournisseur de gaz le permettent.
■ Pour le gaz naturel, ne pas utiliser de conduits en cuivre.
■
Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser
des tuyaux plus gros et un adaptateur de grosseur différente.
■ Si la sécheuse a été convertie au gaz de pétrole liquéfié, on
peut utiliser un tuyau en cuivre compatible au gaz de pétrole
liquéfié de 3/8". Si la longueur totale de la canalisation
d’arrivée de gaz est supérieure à 20 pi (6,1 m), utiliser une
plus grosse conduite.
REMARQUE : On doit utiliser un composé d’étanchéité
des tuyauteries résistant à l’action du gaz propane. Ne pas
utiliser de ruban TEFLON ®† .
■ La canalisation doit comprendre un robinet d’arrêt.
Aux États-Unis :
Un robinet d’arrêt individuel manuel doit être installé à
six (6) pi (1,8 m) maximum de la sécheuse, conformément
au Code national d’alimentation au gaz, ANSI Z223.1.
L’emplacement doit être facile à atteindre pour ouvrir et
fermer la sécheuse.
Au Canada :
Un robinet d’arrêt individuel manuel doit être installé
conformément à la norme B149.1 du Code des installations
au gaz naturel ou propane. On recommande que le robinet
d’arrét manuel individuel soit installé à 6 pi (1,8 m) maximum
de la sécheuse. Choisir l’emplacement d’installation du
robinet d’arrêt pour qu’il soit facilement accessible pour les
manoeuvres d’ouverture et fermeture.
A
B
E
D
C
A. Conduit NPT de la sécheuse de 3/8"
* REMARQUE : Si la sécheuse est montée sur un piédestal,
prévoir 10" (254 mm) ou 15,5" (394 mm) de plus à partir du sol
pour la hauteur de la canalisation d’arrivée de gaz, en fonction
du modèle de piédestal. Pour une installation dans un garage,
prévoir 18" (460 mm) de plus à partir du sol pour la hauteur de
la canalisation d’arrivée de gaz.
A
A. 3/8" NPT dryer pipe
*5 3 / 4
"
(159 mm)
1 1 / 2
"
(38 mm)
*6 1 /
4
"
