28
Examiner les pieds de nivellement, trouver le symbole
de losange. Introduire manuellement les vis des pieds dans
les trous pour pieds, utiliser une clé à molette pour visser
les pieds jusqu’à ce que le symbole de losange ne soit plus
visible.
À présent, redresser la sécheuse et la placer sur ses pieds.
Faire glisser la sécheuse jusqu’à ce qu’elle se trouve à
proximité de son emplacement final. Laisser suffisamment
d’espace pour connecter l’électricité et le conduit
d’évacuation.

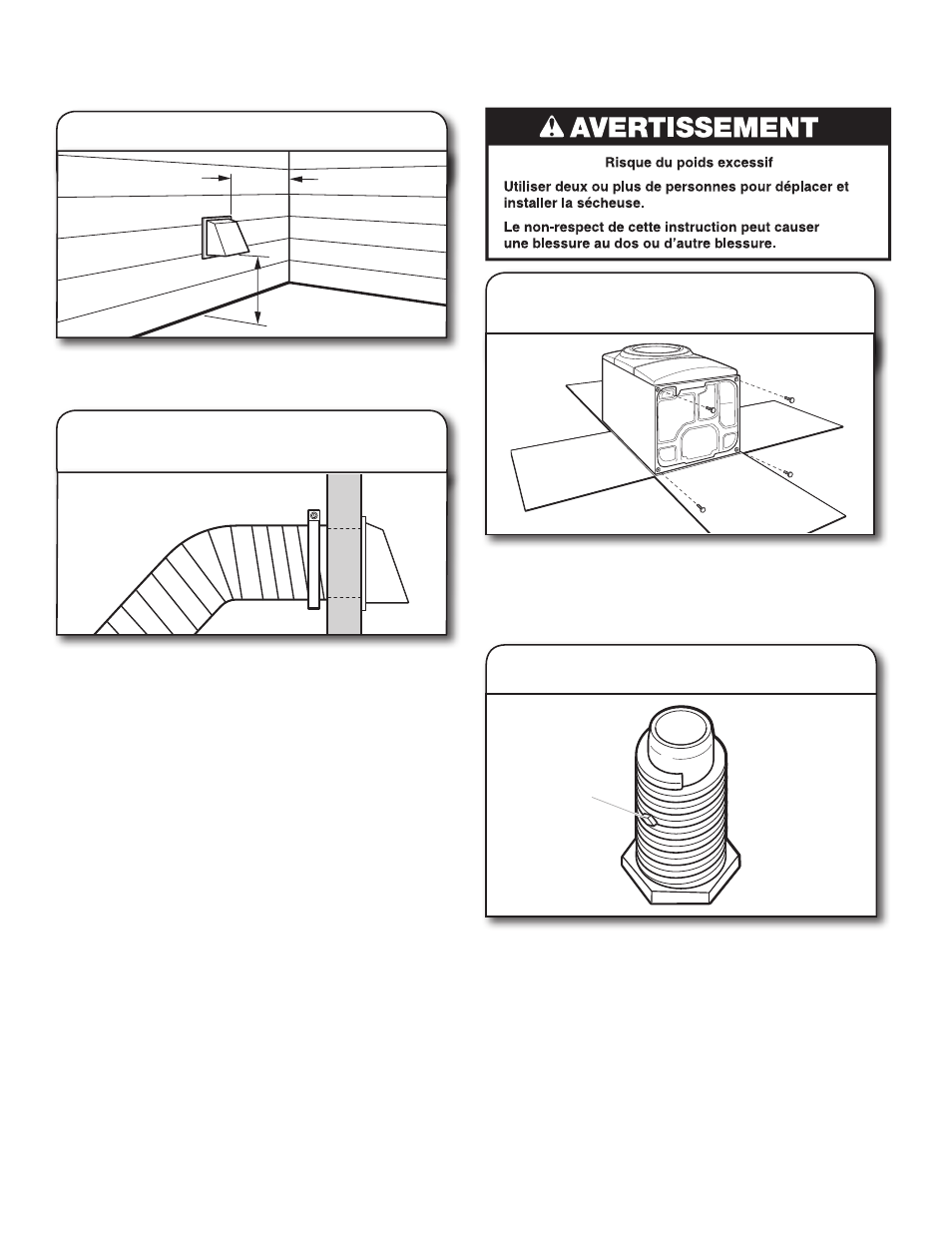

INSTALLATION DES PIEDS
DE NIVELLEMENT
Préparer la sécheuse pour
les pieds de nivellement
1.
Pour ne pas endommager le plancher, utiliser une grande
pièce de carton de l’emballage de la sécheuse; la placer
sous tout le bord arrière de la sécheuse. Saisir fermement la
sécheuse par la caisse (non par le panneau de commande)
et incliner soigneusement la sécheuse sur le carton.
INSTALLATION DU CIRCUIT
D’ÉVACUATION
12" min.
(305 mm)
12" min.
(305 mm)
Installer le clapet d’évacuation
1.
Raccorder le conduit d’évacuation
au clapet
2.
Installer un clapet d’évacuation et calfeutrer l’ouverture
murale à l’extérieur autour du clapet d’évacuation.
Le conduit doit se trouver par dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de
4" (102 mm). Acheminer le conduit d’évacuation jusqu’à
l’emplacement de la sécheuse, utiliser l’itinéraire le plus
rectiligne possible. Éviter les changements de direction à
90º. Utiliser des brides de serrage pour sceller toutes les
jointures. Ne pas utiliser de ruban adhésif pour conduit,
de vis ou autres dispositifs de fixation qui se prolongeraient
à l’intérieur du conduit pour sécuriser l’évacuation, car la
charpie pourrait s’y accrocher.
2.
Visser dans les pieds de nivellement
diamond
marking
symbole
de losange
