27

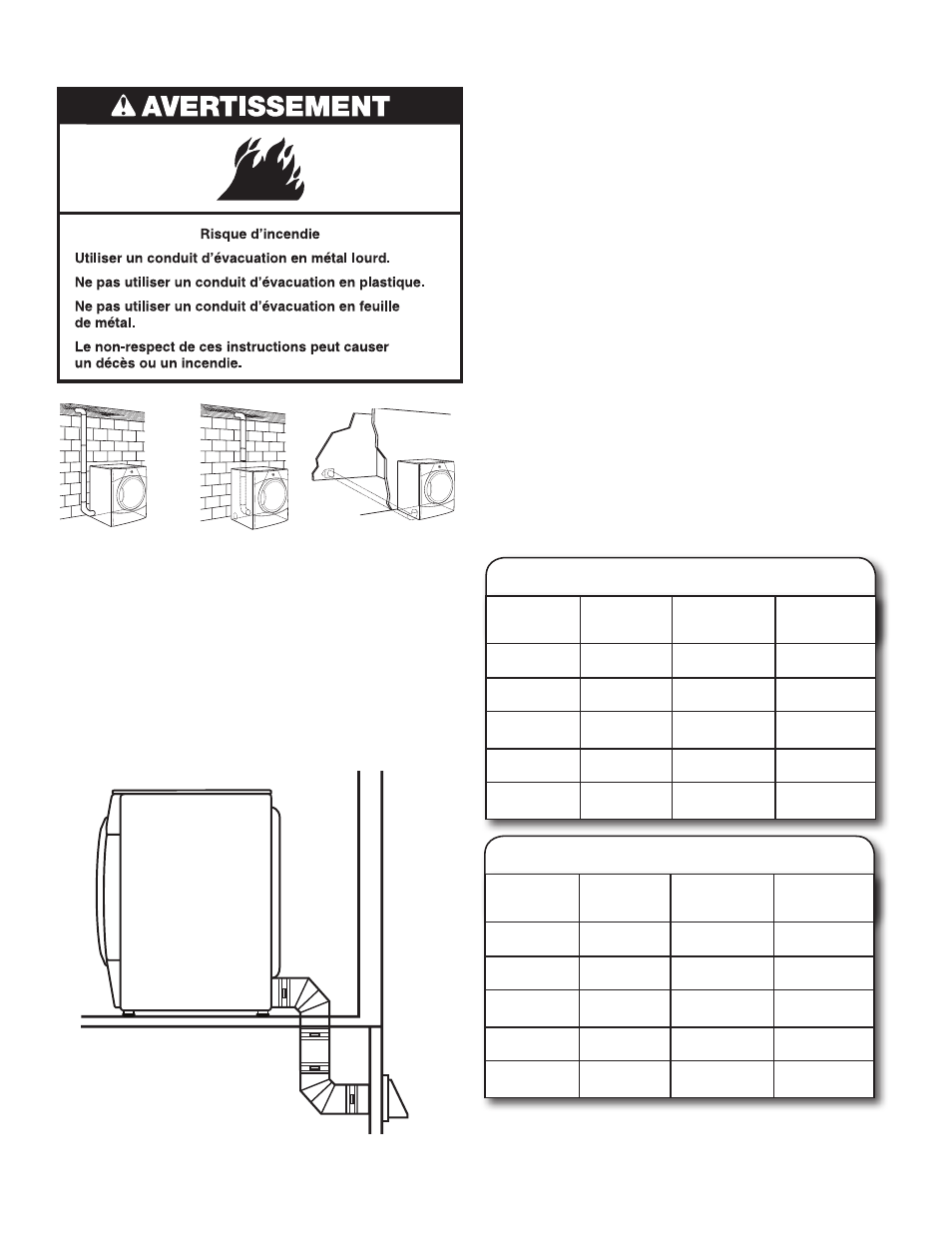

Tableau des systèmes d’évacuation standard
Nombre de
coudes à 90°
Type de
conduit
d’évacuation
Clapets de
type boîte/à
persiennes
Clapets
inclinés
1
4
3
2
0 Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
64 pi (20 m)
54 pi (16,5 m)
44 pi (13,4 m)
35 pi (10,7 m)
27 pi (8,2 m)
58 pi (17,7 m)
48 pi (14,6 m)
38 pi (11,6 m)
29 pi (8,8 m)
21 pi (6,4 m)
Installations d’evacuation facultatives :
Dispositions spéciales pour les maisons mobiles :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la maison mobile et ne doit
pas se terminer en dessous de celle-ci. Acheminer le conduit
d’évacuation vers l’extérieur.
Les “Tableaux des systèmes d’évacuation” fournissent les
exigences d’évacuation qui vous aideront à atteindre la meilleure
performance de séchage.
Déterminer l’itinéraire d’acheminement du conduit :
■ Choisir l’itinéraire d’acheminement vers l’extérieur qui sera
le plus direct et le plus rectiligne.
■ Planifier l’installation de façon à introduire un nombre minimal
de coudes et de changements de direction.
■ Si des coudes ou changements de direction sont utilisés,
prévoir autant d’espace que possible.
■ Plier le conduit graduellement pour éviter de le déformer.
■ Utiliser le moins possible de changements de direction à 90°.
Déterminer la longueur du conduit et le nombre
de coudes nécessaires pour une performance optimale
de séchage :
■ Utiliser les “Tableaux des systèmes d’évacuation” suivant
pour déterminer le type de matériel d’évacuation et les
combinaisons de hotte acceptables.
REMARQUE : Ne pas utiliser de conduits de longueur
supérieure à la valeur spécifiée dans les “Tableaux des
systèmes d’évacuation”. Si la longueur du circuit est
supérieure à la valeur spécifiée dans le tableau, on observera:
■ Un cycle de vie réduit de la sécheuse.
■ Une réduction du rendement, avec temps de séchage plus
longs et une plus grande consommation d’énergie.
REMARQUE : Les installations d’évacuation par le côté ou par
le bas comportent un changement de direction à 90º à l’intérieur
de la sécheuse. Pour établir la longueur maximale du conduit,
ajouter un changement de direction à 90º au tableau.
Installation du système d’évacuation en résidence mobile
Si vous préférez, cette sécheuse peut être convertie pour
évacuer par le côté droit, le côté gauche (tous les modèles, sauf
WGD9051Y) ou par le bas. Contactez votre revendeur local pour
convertir la sécheuse. Utiliser la trousse d’évacuation à 4 voies
pièce n° W10470674.
REMARQUE : Pour le modèle WGD9051Y uniquement, ne pas
installer le conduit d’évacuation sur le côté gauche.
*Modèle WGD9051Y seulement.
Tableau des systèmes d’évacuation longues*
Nombre de
coudes à 90°
Type de
conduit
d’évacuation
Clapets de
type boîte/à
persiennes
Clapets
inclinés
1
4
3
2
0 Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
Métallique
rigide
130 pi (39,6 m)
125 pi (38,1 m)
115 pi (35,1 m)
106 pi (32,3 m)
98 pi (29,9 m)
129 pi (39,3 m)
119 pi (36,3 m)
109 pi (33,2 m)
100 pi (30,5 m)
92 pi (28,0 m)
