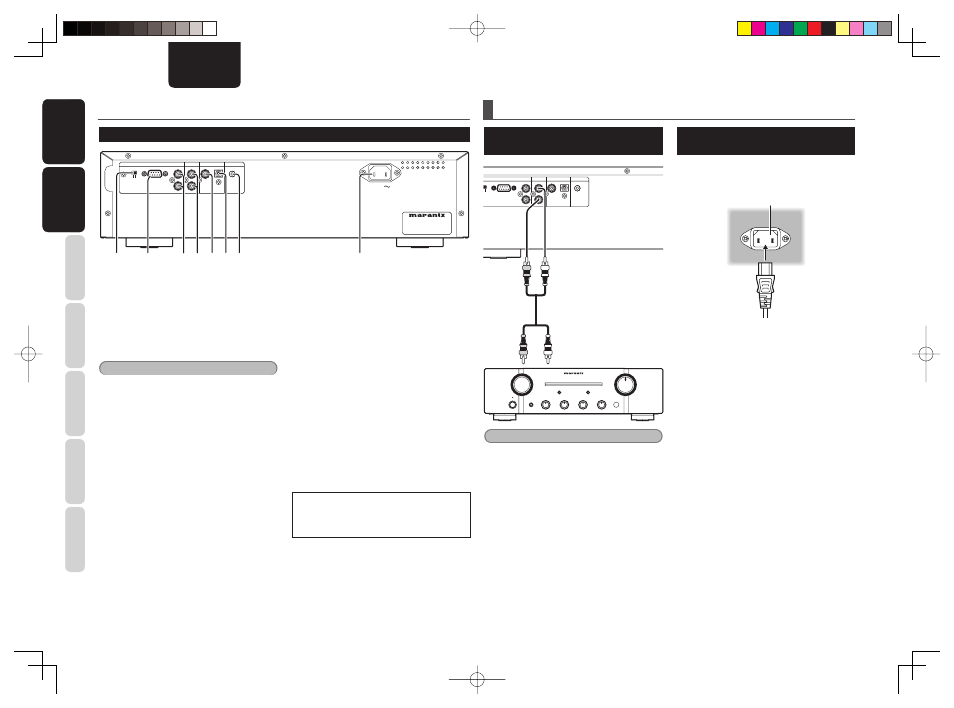

NOM ET FONCTION DES PIÈCES
FACE ARRIÈRE
AC IN AC IN
MODEL NO. MODEL NO. CC4003 CC4003
RS RS-232C 232C
REMOTE CONTROL REMOTE CONTROL ANALOG OUT ANALOG OUT
OPTICAL OPTICAL COAXIAL COAXIAL
DIGITAL OUT DIGITAL OUT
R
L
OUT OUT
IN IN
INTERNAL INTERNAL EXTERNAL EXTERNAL
FLASHER IN FLASHER IN
q i e r t u y w
q Sélecteur EXTERNAL/INTERNAL
À sa sortie d’usine ce sélecteur est réglé sur
INTERNAL pour permettre l’utilisation de la fenêtre
de réception des signaux intégrée au lecteur.
Avant d’utiliser le câble fourni pour connecter le
lecteur à un autre équipement Marantz par les
connecteurs Remote Control, placez le sélecteur
sur EXTERNAL.
Remarque
Lorsque le sélecteur est placé sur EXTERNAL, la
télécommande est inactive (uniquement dans le cas
où le lecteur est utilisé seul).
w Connecteur RS-232C
Port de contrôle pour professionnels (programmes
d’installation personnalisés).
e Connecteurs REMOTE CONTROL
IN et OUT
Utilisez le câble de télécommande fourni pour relier
ce lecteur à un équipement Marantz équipé de
connecteurs de télécommande. Ces connexions
permettent de contrôler un système entier
connecté à un amplifi cateur ou tout autre appareil
compatible.
r Sorties ANALOG OUT
Le signal analogique de sortie est transmis par ces
connecteurs.
t DIGITAL AUDIO OUT COAXIAL
Le signal numérique de sortie est transmis par ce
connecteur coaxial.
y DIGITAL AUDIO OUT OPTICAL
Le signal numérique de sortie est transmis par ce
connecteur optique.
u Connecteur FLASHER IN
Port de contrôle pour professionnels (programmes
d’installation personnalisés).
Permet de contrôler l’appareil depuis différentes
pièces en utilisant un clavier, etc.
i Prise de connexion du cordon
d’alimentation
Utilisez le cordon d’alimentation fourni pour brancher
l’appareil sur une prise de courant domestique
standard.
Branchez le lecteur de sorte qu’il soit facile
de débrancher le cordon d’alimentation, par
mesure de précaution contre les accidents
éventuels.
CONNEXIONS DE BASE
CONNEXION À UN
AMPLIFICATEUR
RS RS-232C 232C
REMOTE CONTROL REMOTE CONTROL ANALOG OUT ANALOG OUT
OPTICAL OPTICAL COAXIAL COAXIAL
DIGITAL OUT DIGITAL OUT
R
L
OUT OUT
IN IN
INTERNAL INTERNAL EXTERNAL
FLASHER IN FLASHER IN
Câble de connexion audio (fourni)
(Rouge) (Blanc)
Vers les connecteurs d’entrée
CD
Amplifi cateur
Remarques
• Ne branchez pas cet appareil et les autres
composants sur lʼalimentation secteur avant que
tous les raccordements entre composants aient été
terminés.
• Introduisez fermement toutes les prises et
connecteurs. Des raccordements incomplets
peuvent provoquer des parasites.
• Veillez à raccorder correctement les canaux
gauche et droit.
• Veillez à raccorder correctement les entrées et
sorties.
• Reportez-vous au mode dʼemploi de chaque
composant qui est raccordé à cet appareil.
• Nʼattachez pas des câbles de raccordement
audio/vidéo avec des cordon dʼalimentation et
des câbles dʼenceintes car cela générerait un
ronfl ement ou dʼautres parasites.
• Ne pas connecter le lecteur aux entrées PHONO
de lʼamplifi cateur.
RACCORDEMENT À
L’ALIMENTATION ÉLECTRIQUE
1. Brancher le cordon d’alimentation dans le
connecteur d’entrée AC IN sur le panneau
arrière.
AC IN
2. Brancher le cordon d’alimentation dans
une prise secteur CA.
3. Activer le commutateur d’alimentation
de l’unité audio (amplificateur, etc.) qui
est connectée à cet appareil. Régler le
connecteur de l’appareil connecté sur cet
appareil.
