134
Ann
exe
Montage de l’instrument
(CA67 seulement)

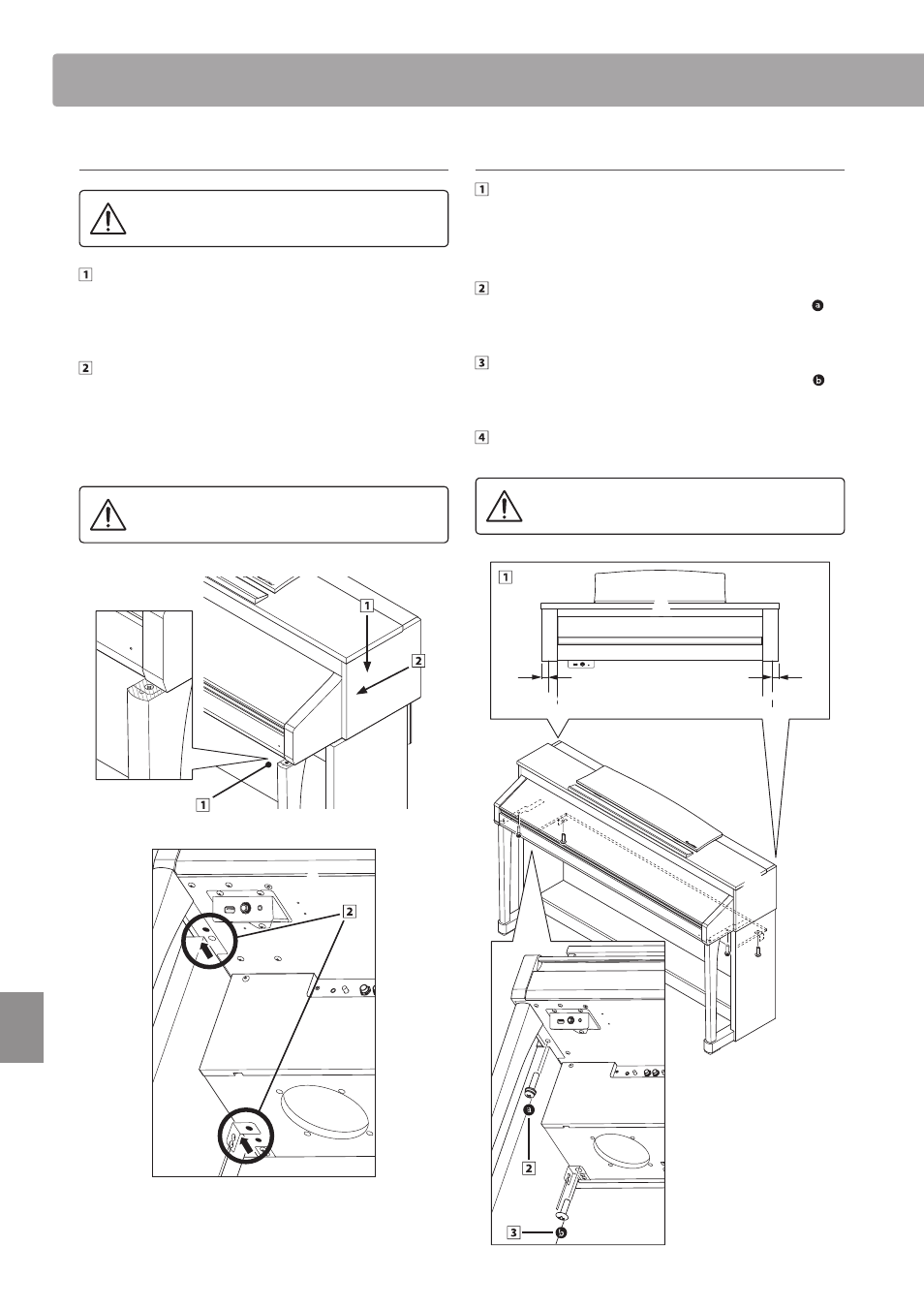

3. Montage de l’unité principale sur le support
Deux personnes ou plus sont nécessaires pour
l’étape suivante du processus d’assemblage.
Soulevez l’unité principale et placez-la soigneusement sur
le support. Positionnez l’unité principale légèrement vers
l’arrière du support, en vous assurant que la vis guide à
l’avant du support reste visible.
Faites glisser délicatement l’unité principale vers l’avant
jusqu’à l’arrêt. Si le positionnement est correct, les trous de
vis de fixation doivent être visibles de la partie inférieure de
l’unité principale.
* Si les trous de vis ne sont pas visibles, réglez de nouveau
(desserrez) les vis fixées à l’étape 4-2.
Quand vous soulevez l’unité principale sur le support,
veillez à ne pas vous coincer les mains ou les doigts.
A
C
B
A
4. Fixation de l’unité principale sur le support
Examinez l’avant de l’instrument pour vous assurer que
l’unité principale et les panneaux latéraux sont alignés.
* Si les pièces ne sont pas alignées, réglez de nouveau (desserrez)
les vis fixées à l’étape 4-2.
Fixez, sans serrer, l’avant de l’unité principale sur le support
par en-dessous, à l’aide des deux vis (à rondelle) de
chaque côté.
Fixez, sans serrer, l’arrière de l’unité principale sur le support
par en-dessous, à l’aide des deux vis (à tête plate) de
chaque côté.
Une fois les quatre vis fixées et l’unité principale positionnée
correctement sur le support, serrez fermement toutes les vis.
Serrez bien toutes les vis pour vous assurer que l’unité
principale est fixée fermement sur le support.
C
A
A
Vue avant
B
