HPRXD Short Torch Manuel d’instructions 808892
23
2 – Installation

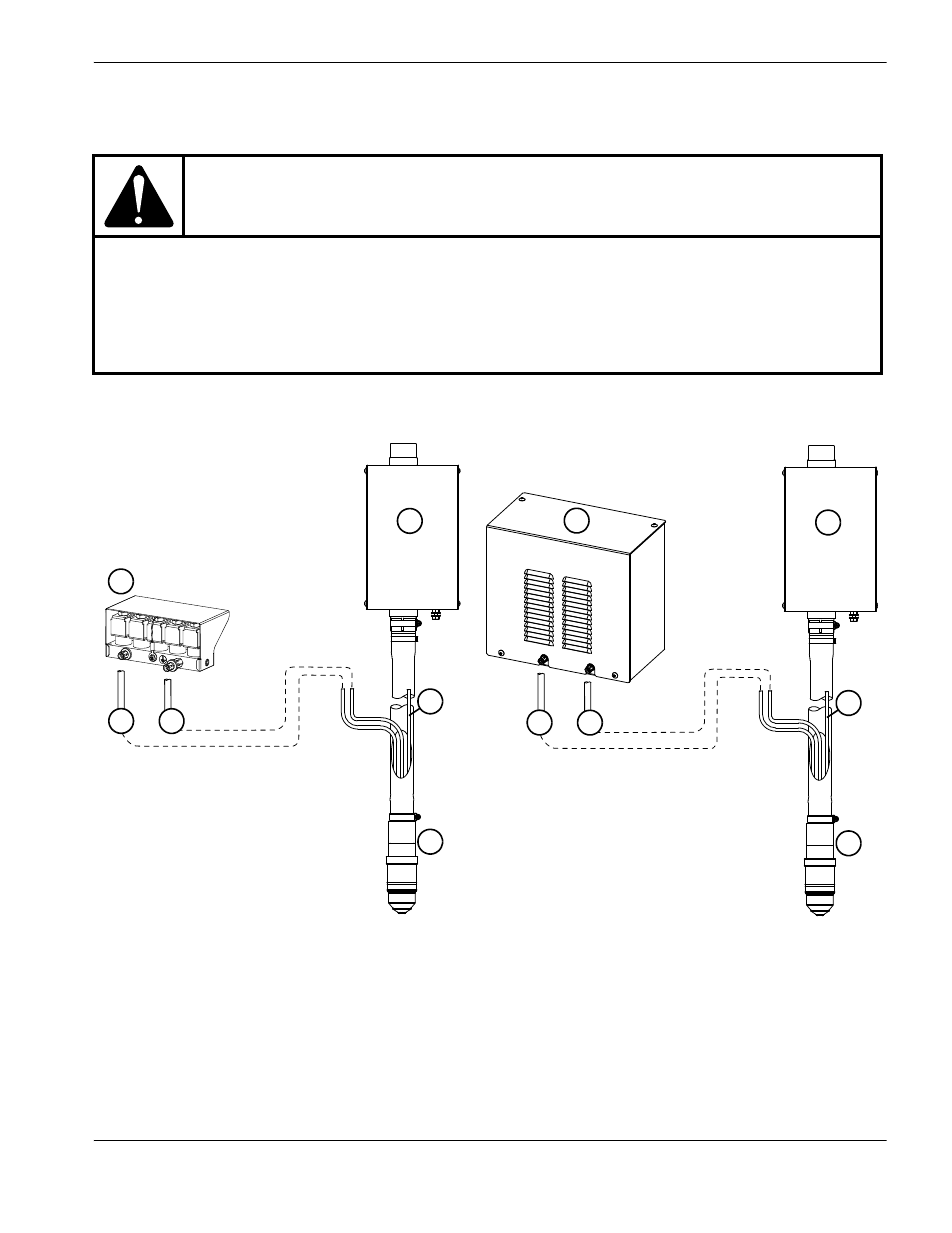

3. Connecter les câbles de la torche à l’ensemble du bloc d’électrovannes pour les systèmes à gaz manuel ou à la
console de dosage pour les systèmes à gaz automatique. Consulter la
Figure 13
ATTENTION !
La longueur des tuyaux de la torche à la console de dosage ou à l’ensemble du bloc d’électrovannes
est essentielle à la qualité de la coupe et à la durée de vie des consommables. Ne pas modifier la
longueur des tuyaux.
Tenir l’extrémité exposée du flexible d’échappement du gaz plasma à l’écart des étincelles créées par
le perçage pour éviter toute inflammation et un éventuel endommagement du faisceau de la torche.
1
3
5
6
7
2
5
6
7
2
Gaz manuel
Gaz automatique
4
4
1
Ensemble du bloc d’électrovannes
2
Boîtier de raccordement
3
Console de dosage
4
Flexible d’échappement du gaz plasma (blanc)
5
Torche courte avec faisceau intégré
6
Tuyau de gaz plasma (noir)
7
Tuyau de gaz de protection (bleu)
