1 – Spécifications
Boîtier de raccordement HPRXD
 Le boîtier de raccordement est le point de connexion entre la torche courte avec faisceau intégré et la console
d’allumage pour le liquide de refroidissement, l’alimentation et la haute fréquence.

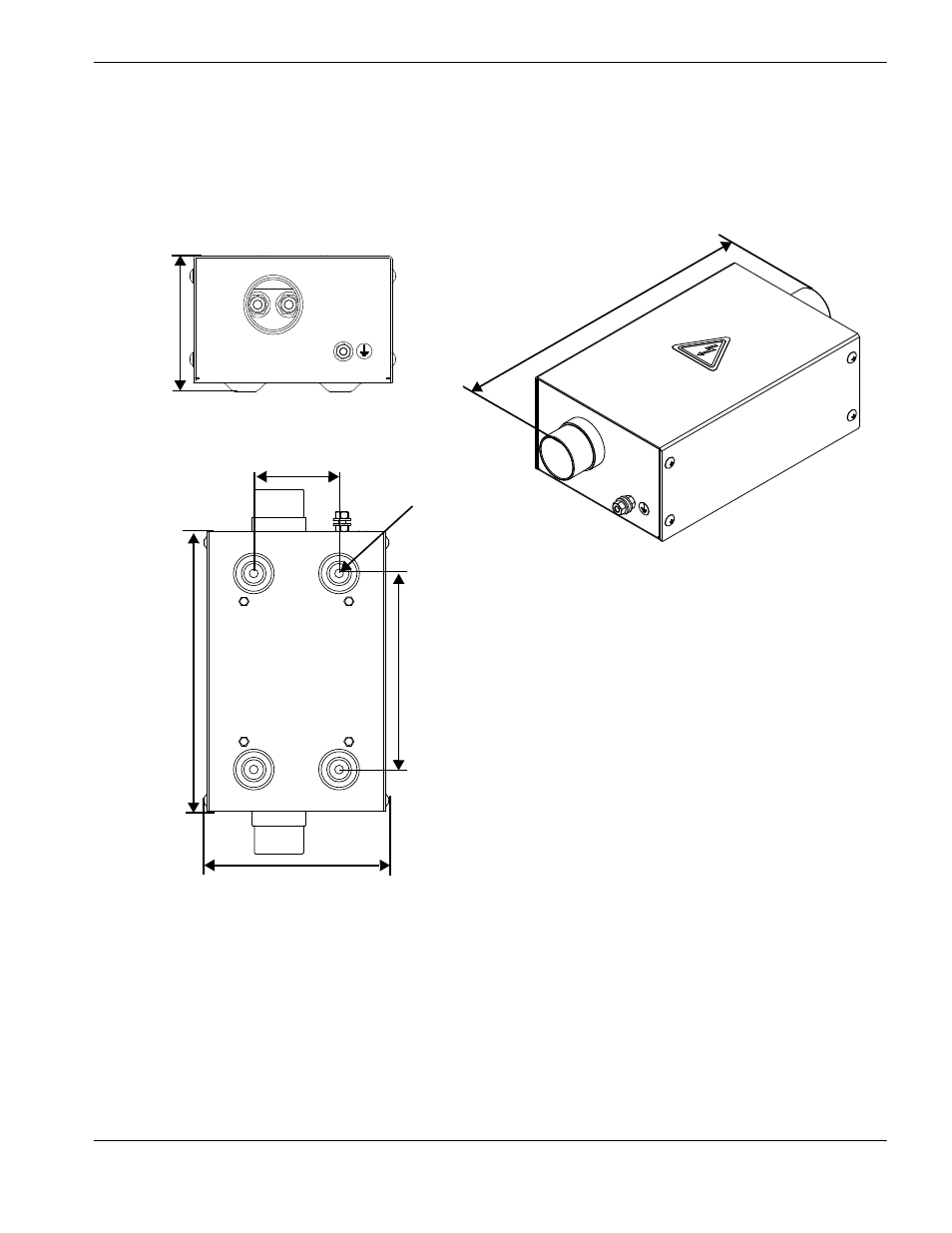

Figure 5 – Dimensions du boîtier de raccordement
10,9 cm
33,0 cm
25,4 cm 17,8 cm
7,75 cm
16,5 cm
0,79 cm
