2 – Installation
2. Connecter l’autre extrémité du faisceau du boîtier de raccordement à la console d’allumage.

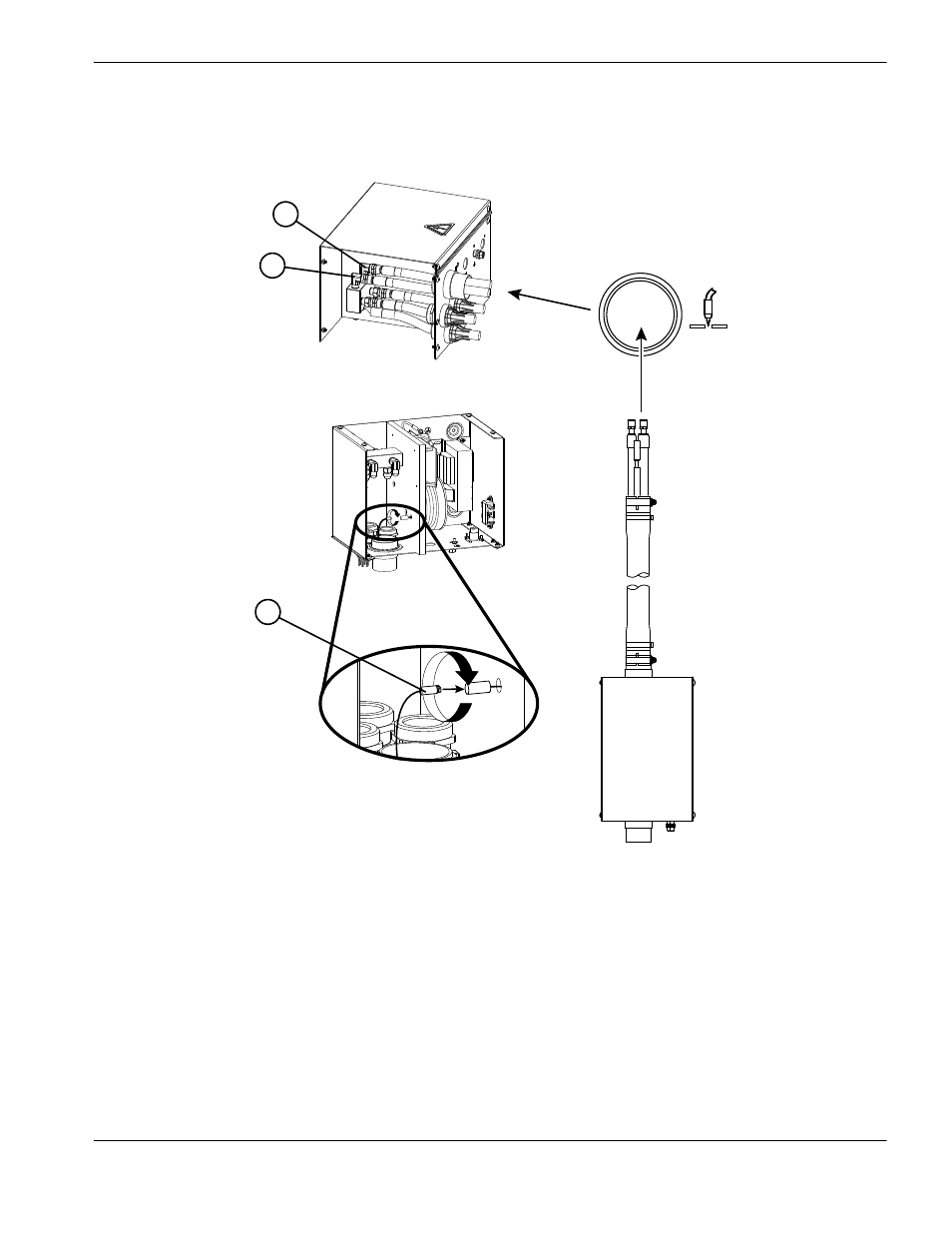

Figure 10
1
2
3
1 Tuyau d’alimentation du liquide de refroidissement
(vert) 2 Tuyau de retour du liquide de refroidissement
(rouge)
3 Câble arc pilote (jaune)
