HPRXD Short Torch Manuel d’instructions 808892
13
1 – Spécifications
Torche courte HPRXD avec faisceau intégré
La torche courte HPRXD avec faisceau intégré :
 Fonctionne comme la torche standard HPRXD à l’exception de deux choses.
 La torche ne possède pas la caractéristique de contact ohmique.
 La torche ne possède pas la caractéristique de raccord rapide.
 Se connecte au boîtier de raccordement.
 Comprend un faisceau flexible de 2,5 m qui fait partie de la torche.
 Le faisceau a un rayon de courbure minimum recommandé de 10 cm. Consulter Figure 2.

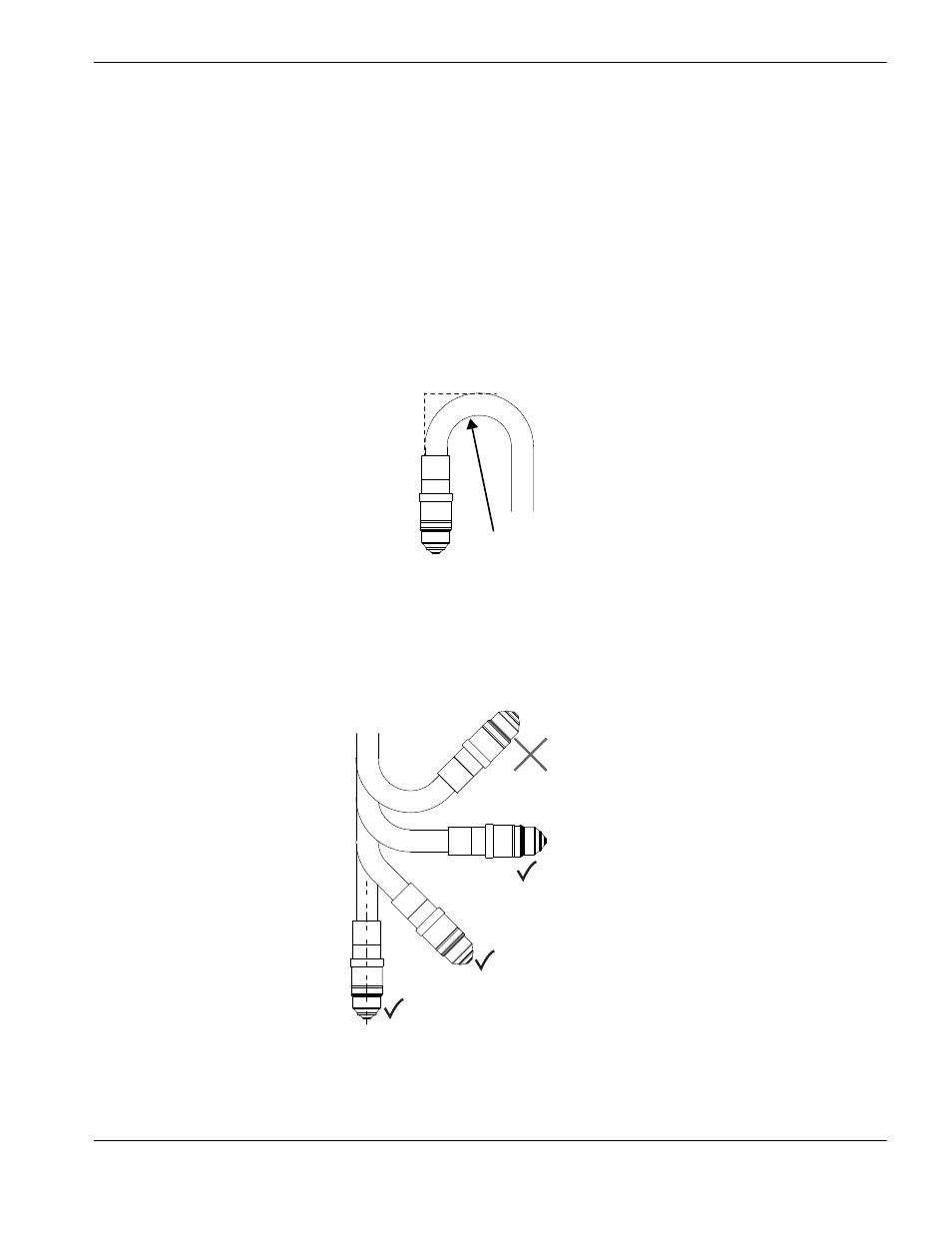

Figure 2 – Rayon de courbure
 Le faisceau n’est pas conçu pour des flexions cycliques supérieures à 90° durant la coupe.
Consulter la
Figure 3.
Figure 3 – Rayon de courbure durant la coupe
10,0 cm
90°
45°
0°
Supérieur à 90°
