HPRXD Short Torch Manuel d’instructions 808892
2 – Installation
De la torche courte avec faisceau intégré au boîtier de raccordement

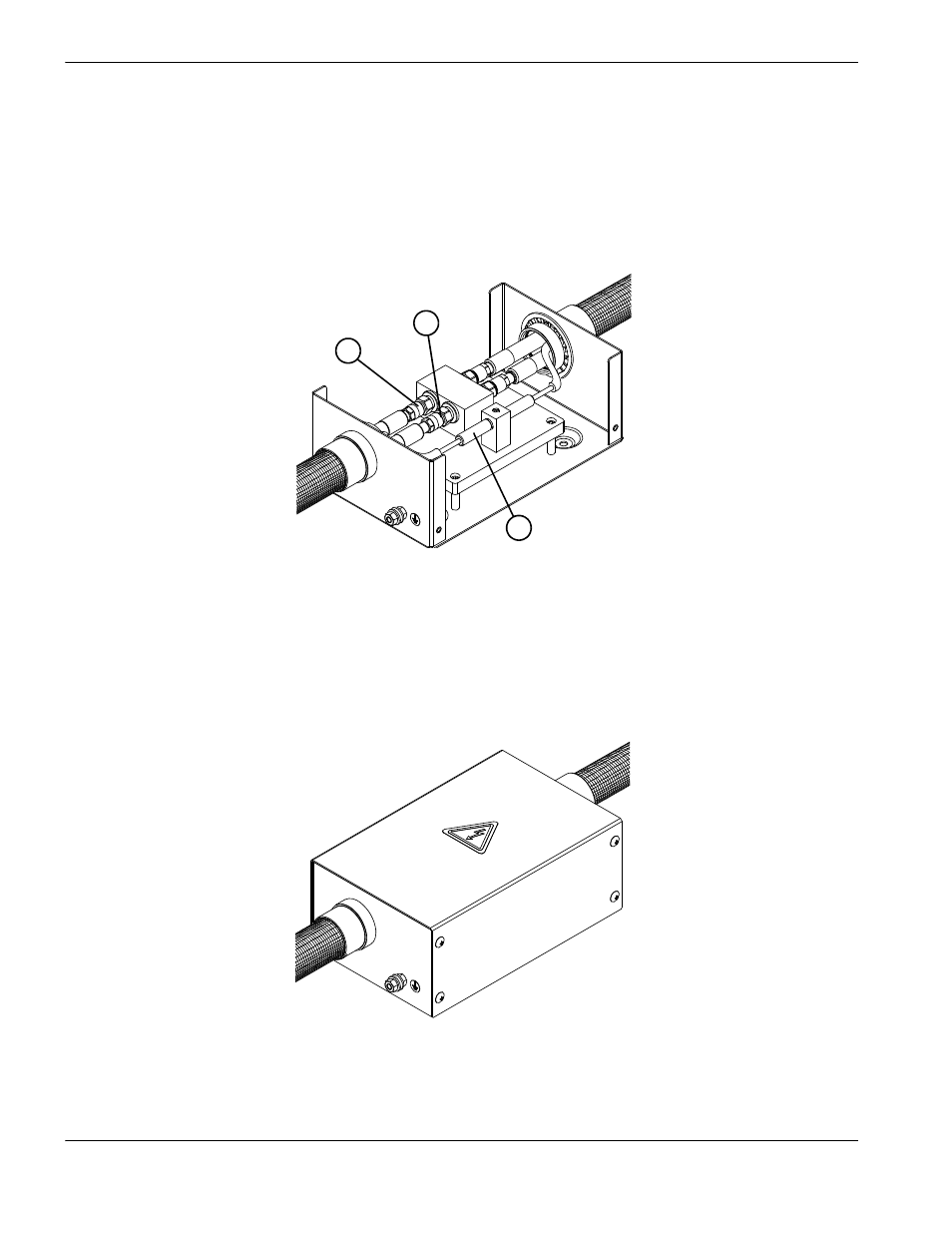

1. Connecter la torche courte avec faisceau intégré au boîtier de raccordement.
 Le faisceau de la torche peut aller dans une des extrémités du boîtier de raccordement.
Figure 11
2. Installer le couvercle du boîtier de raccordement.
Figure 12
Depuis la torche
Depuis la console
d’allumage
2
3
1
1 Tuyau d’alimentation du liquide de refroidissement
(vert) 2 Tuyau de retour du liquide de refroidissement
(rouge)
3 Câble arc pilote (jaune)
