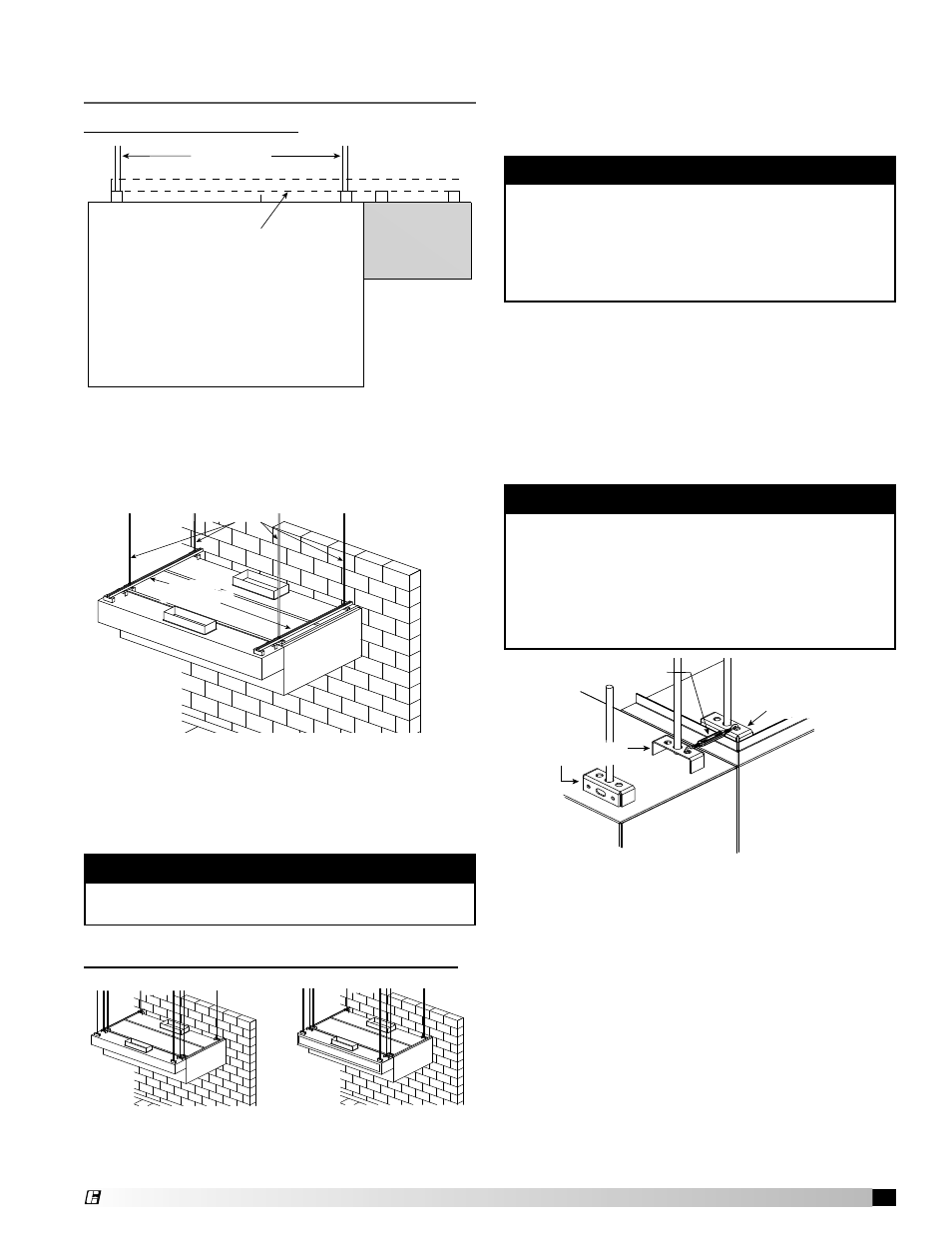

7 Hottes de cuisine • Type I et Type II
Pose de plénums d’apport externes
avant/latéraux 1. Enfiler une tige filetée de 12,7 mm (1/2 po) de
diamètre (non fournie) dans les pattes de suspension
sur le dessus du plénum d’apport externe. Soulever
et suspendre le plénum d’apport externe à des
supports de toit ou de plafond appropriés.
3. Il est conseillé d’appliquer du mastic sur les joints et
surfaces d’assemblage du plénum d’apport externe,
de la hotte et du mur. Si le plénum d’apport externe
est posé contre un mur, mastiquer tout autour de la
surface de contact avec le mur. Garnir les joints de
mastic à la silicone homologué NSF (GE SCS1009 ou
équivalent). Le mastic n’est pas fourni.
Pose du collier de gaine d’apport sur le plénum
Placer le ou les colliers de gaine sur les ouvertures et
les attacher par des points de soudure espacés de 2,54
à 5,08 cm (1 à 2 po) ou par des vis à tôle espacées de
7,62 à 15,24 cm (3 à 6 po).
2. Le plénum d’apport externe doit reposer légèrement
contre la hotte. La hotte doit servir uniquement au
placement du plénum, elle ne doit pas le soutenir.
Toutes les pattes de suspension du patte de
suspension externe doivent être utilisées et le plénum
doit être correctement soutenu durant le levage de
manière à éviter de l’endommager ou de le déformer.
Le plénum d’apport externe doit être de niveau pour
fonctionner correctement.
Utilisation de pattes de suspension et de tiges filetées
Utilisation du profilé Uni-Strut
Le profilé Uni-Strut (non fourni) soutenant la hotte peut
dépasser au-delà du bout de la hotte. Fixer au profilé
Uni-Strut à l’aide des pattes de suspension du plénum
d’apport externe.
Si le profilé Uni-Strut (non fourni) est utilisé, il devra être
boulonné à la hotte et aux pattes de suspension du
plénum d’apport externe.
ASP
Plénum d’apport à
rideau d’air
HSP ou VSP
Plénum d’apport
variable
REMARQUE
Le profilé Uni-Strut doit couvrir toute la longueur de la
hotte et du plénum d’apport externe.
REMARQUE
S’assurer que le plénum d’apport externe est posé
dans l’alignement de la face avant de la hotte et le
mettre d’aplomb et de niveau en ajustant les tiges
filetées. Il ne doit y avoir aucun interstice entre le bas
du plénum d’apport externe et la hotte une fois que la
pose et les ajustements sont terminés.
REMARQUE
Après avoir suspendu le plénum d’apport externe, le
fixer à la hotte (ou à un autre plénum d’apport externe)
au moyen du ou des tendeurs fournis. Faire preuve
de précaution lors du serrage du tendeur. Un serrage
excessif peut avoir pour effet d’écarter le bas du
plénum d’apport externe de la hotte ou de déformer la
face de la hotte.
VUE DE CÔTÉ
HOTTE
PLÉNUM
D’APPORT
EXTERNE
TIGE FILETÉE
NON FOURNIE
UNI-STRUT (PROFILÉ EN U)
NON FOURNIE
UNI-STRUT
(PROFILÉ EN U)
UNI-STRUT
(PROFILÉ EN U)
TIGE
FILETÉE
TIGE
FILETÉE
ASP, HSP ou VSP
Monté avec profilé Uni-Strut et tige filetée
HOTTE
PLÉNUM
D’APPORT
EXTERNE
PATTE DE
SUSPENSION DU PLÉNUM
D’APPORT EXTERNE
PATTE DE
SUSPENSION DU PLÉNUM
D’APPORT EXTERNE
PATTE DE SUSPENSION
DE LA HOTTE
PATTE DE SUSPENSION
DE LA HOTTE
TENDEUR TENDEUR
®
