15

Hottes de cuisine • Type I et Type II

Fig. 7

Fig. 8

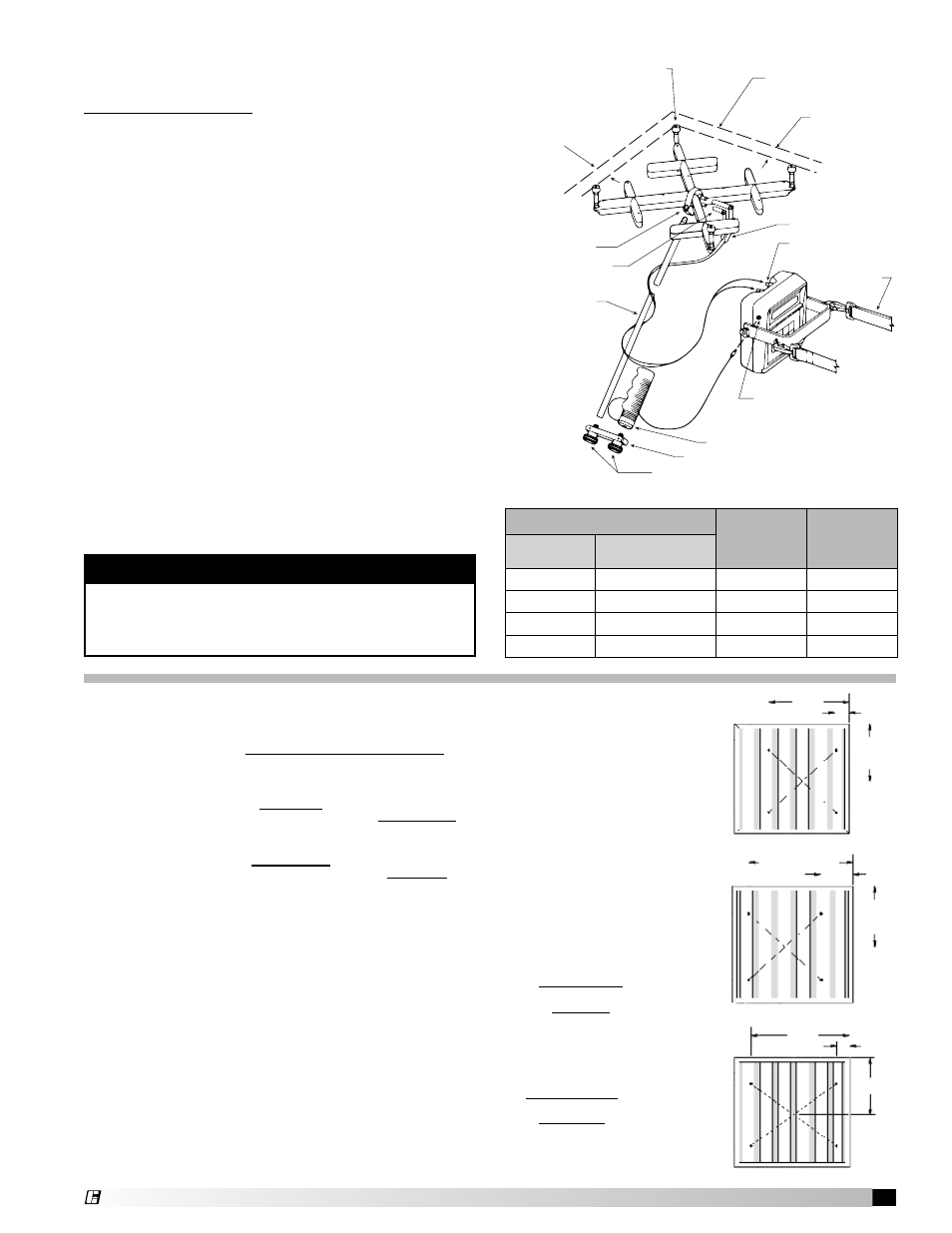

Contrôle du volume d’air de la hotte - Méthode
Shortridge

Hottes à filtre à déflecteurs

A. Extraction :

Tous les filtres étant en place, déterminer le volume
d’extraction total de la hotte à l’aide d’un système de mesure
Shortridge comme suit :

1. Tout l’équipement de cuisson doit être en marche. Si la hotte

un système interne d’air d’appoint en court-circuit, celui-ci
doit être coupé.

2. Mesurer les vitesses d’air

• Mettre le système Shortridge en place.

Pour les filtres de 500 mm (20 po) de large, placer la
sonde comme sur les Fig. 7 et 8. Moyenner les deux
mesures.

Pour les filtres de 400 mm (16 po) de large, placer la
sonde comme sur la Fig. 9.

Effectuer les mesures de vitesse pour chaque filtre.

3. Calculer le débit volumétrique de chaque filtre comme suit :

Pour calculer la vitesse moyenne sur chaque filtre,
additionner les mesures de vitesse et diviser par le nombre
de mesures pour chaque filtre.

Multiplier la vitesse moyenne par le facteur de conversion
pour obtenir le débit volumétrique sur chaque filtre.

4. Pour calculer le débit volumétrique total de la hotte,

additionner le débit volumétrique de chaque filtre individuel
calculé à l’étape 3.

REMARQUE

Pour obtenir une précision optimale, multiplier la vitesse de
chaque filtre par son facteur de conversion puis additionner
les débits. Le calcul de la moyenne des vitesses mesurées
pour tous les filtres peut induire une erreur.

Fig. 9

Exemple : Vitesses mesurées pour un filtre de 20 x 20 = 185 et 189 pi/min

Bord de la zone active
d’admission/refoulement

Garder une marge
de 38 mm

Garder une marge
de 38 mm

Placer les entretoises d’espacement
contre la face de la grille d’admission
ou de refoulement, le filtre,
le serpentin, etc.

Faisceau de tubes

Bandoulière

Prise pour lecture externe

Tiges de rallonge

Support articulé

Connecteurs de tube

Poignée à bouton-poussoir et fiche

Support de poignée

Vis moletées captives

Ports d’entrée de pression

Taille nominale du filtre (H x L)

Facteur de

conversion

impérial

Facteur de

conversion

métrique

Pouces

Millimètres

16 x 16

400 x 400

1,66

0,154

16 x 20

400 x 500

2,10

0,195

20 x 16

500 x 400

1,96

0,182

20 x 20

500 x 500

2,40

0,223

14 in.

(355,6 mm)

14 in.

(355,6 mm)

2,75 in.

(69,85 mm)

2,75 in.

(69,85 mm)

10 in.

(254 mm)

10 in.

(254 mm)

17,25 in.

(2978,15 mm)

17,25 in.

(2978,15 mm)

6 in.

(152,4 mm)

6 in.

(152,4 mm)

10 in.

(254 mm)

10 in.

(254 mm)

14 in.

(355,6 mm)

14 in.

(355,6 mm)

2,75 in.

(69,85 mm)

2,75 in.

(69,85 mm)

10 in.

(254 mm)

10 in.

(254 mm)

Débit total de la hotte

=

(Débit du filtre 1)

+

+

(Débit du filtre X)

(Impérial)

=

448,8 + 457,8 + 437,5 + 444,8

=

1788,9 pi

3

/min

(Métrique)

=

763 + 778 + 743 + 756

=

3040 m

3

/h

Débit pour un filtre

=

Facteur de

conversion

x

Vitesse

moyenne

(Impérial)

=

2,40

x

187,0 pi/min

=

448,8 pi

3

/min

(Métrique)

=

0,223

x

3420 m/h

=

763 m

3

/h

Vitesse moyenne

=

Somme des mesures de vitesse

Nombre de mesures

(Impérial)

=

185 + 189

2

=

187,0 pi/min

(Métrique)

=

3383 + 3456

2

=

3420 m/h

®
