14
Mode
Point de coupure 2
Point de coupure 1
Point de coupure 1 atteint.
■ Temporisation activée, la DEL 1 clignote.
■ Temporisation écoulée, la DEL 1 est allumée, le relais 1 est coupé.
Point de coupure 1 non atteint.
■ La DEL 1 est éteinte, le relais 1 est mis en marche.
Point de coupure 2 atteint.
■ Temporisation activée, la DEL 2 clignote.
■ Temporisation écoulée, la DEL 2 est allumée, le relais 2 est mis en marche.
Point de coupure 2 non atteint.
■ La DEL 2 est éteinte, le relais 2 est coupé.
Point de coupure 3
Point de coupure 3 non atteint.
■ Temporisation activée, la DEL 3 clignote.
■ Temporisation écoulée, la DEL 3 est allumée, le relais 3 est mis en marche.
Point de coupure 3 atteint.
■ La DEL 3 est éteinte, le relais 3 est coupé.
Point de coupure 4
Point de coupure 4 non atteint.
■ Temporisation activée, la DEL 4 clignote.
■ Temporisation écoulée, la DEL 4 est allumée, le relais 4 est coupé.
Point de coupure 4 atteint.
■ La DEL 4 est éteinte, le relais 4 est mis en marche.
Régulation intervalle
Lorsque les tiges d’électrode 4 et 3 sont
immergées et les tiges d’électrode 2 et 1
ne le sont pas, la plage de valeurs de
consigne du niveau dans le réservoir est
atteinte.
Toutes les DEL s’éteignent dès que la
valeur de consigne est atteinte !

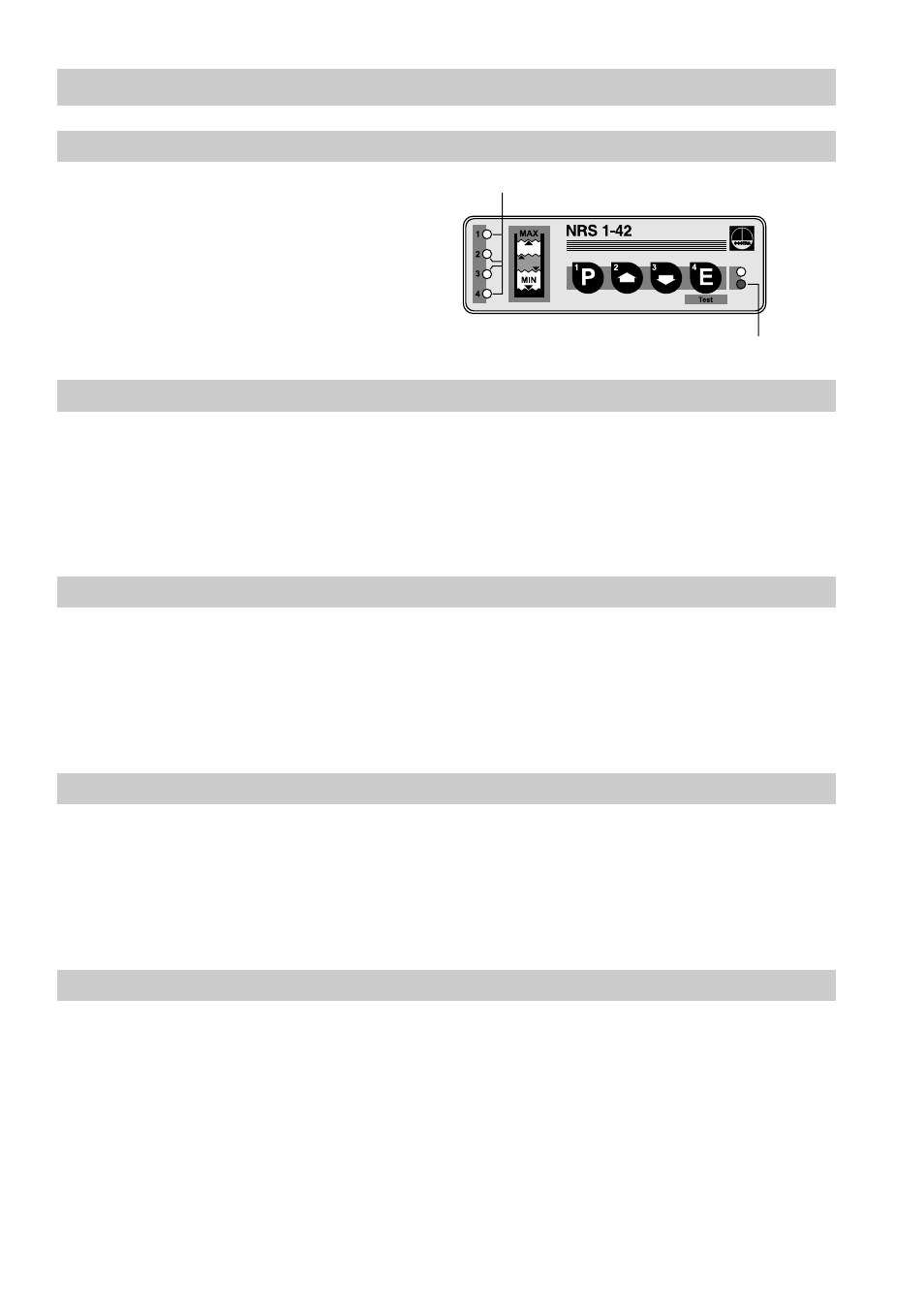

DEL « Contrôle réseau »
Les DEL signalent l’état de service actuel.
