12
CAN bus
Tous les groupes d’appareils (niveau, conductivité) sont raccordés ensemble avec un
CAN bus. L’échange de données entre les groupes d’appareils se fait en utilisant le
protocole CANopen. Tous les appareils sont identifiés avec une adresse électronique
de l’ID de nœud. Le câble bus à quatre fils sert d’alimentation électrique et
« d’autoroute des données » sur laquelle les informations sont transmises à grande
vitesse dans les deux sens.
L’adresse CAN (ID de nœud) peut être choisie dans la plage de 1 à 123.
Le NRS 1-42 raccordé aux composants GESTRA est configuré en usine pour être
opérationnel. Il peut être utilisé immédiatement sans réglage de l’ID de nœud.
Lorsque plusieurs systèmes de même type doivent communiquer dans le
réseau CAN bus, une ID de nœud doit être attribuée à chaque système
(p. ex. régulateur).
Pour ce faire, veuillez tenir compte de l’annexe pages 22 et 23.
Réglage donné en usine
■ Vitesse de transmission (baud) : 250 kB/s
■ Sensibilité de mesure : 10
µ
S/cm
■ ID de nœud : 020
■ Temporisation d’enclenchement du relais, point de coupure 1 : 0 s
■ Temporisation d’enclenchement du relais, point de coupure 4 : 0 s
■ Temporisation de coupure du relais, point de coupure 1: 3 s
■ Temporisation de coupure du relais, point de coupure 4 : 3 s
L’indicateur de niveau est livré avec les réglages suivants donnés en usine :

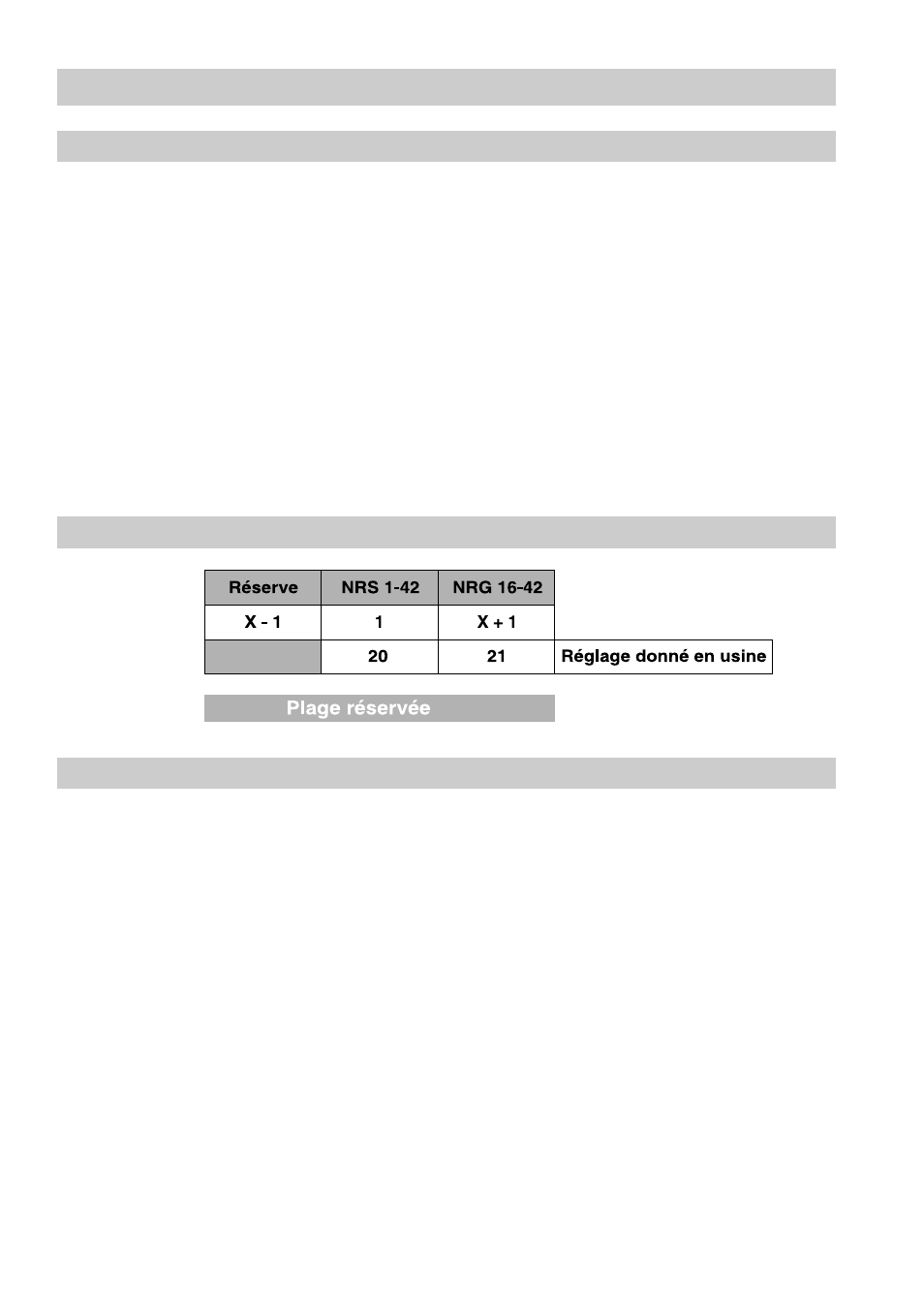

ID de nœud
Réglage de base
