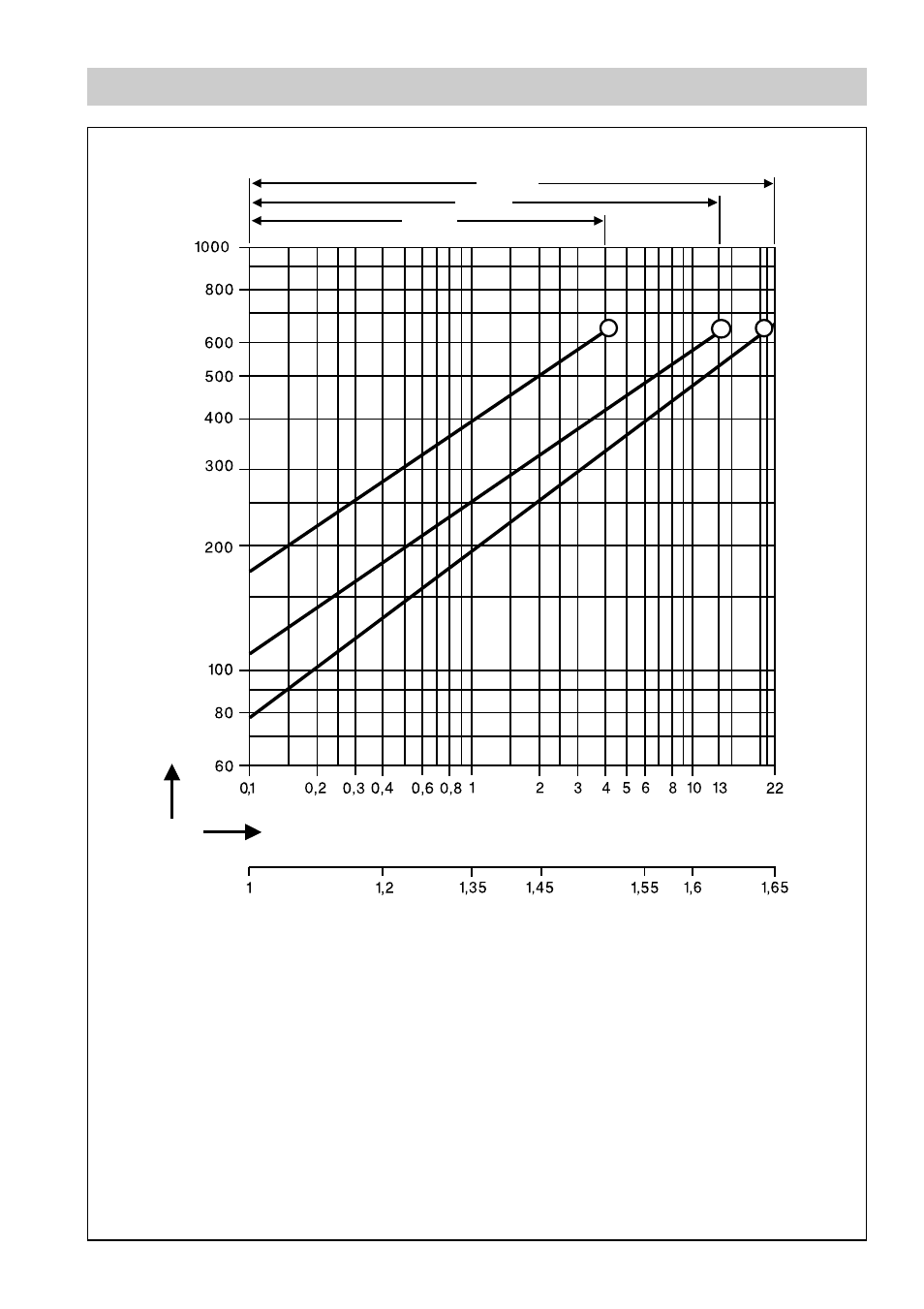

Diagramme de débit UNA 14, UNA 16, UNA 16A
Fig. 1
1
OF*) 4, DN 15 - 25, ½" - 1"
2
OF*) 13, DN 15 - 25, ½" - 1"
3
OF*) 22, DN 15 - 25, ½" - 1" (uniquement UNA 16)
*) OF =
organe de fermeture
1
2 3
Débit condensat bouillant [kg/h]
(Débit d’eau froide [kg/h] = débit de condensat x facteur F)
Pression différentielle [bar]
Facteur F =
OF*) 22
OF*) 13
OF*) 4
