15
Modification de la direction du débit
1. Démonter le capot I du corps B. Fig. 3
2. Soulever la garniture de commande L M N du support avec un tournevis. Fig. 4
3. Tourner le corps de sorte que la flèche de direction du débit soit dirigée dans la direction souhaitée.
4. Fixer la garniture de commande sur le support en frappant fortement deux fois. Fig. 5
5. Nettoyer les surfaces d’étanchéité du corps et du capot.
6. Enduire la surface d’étanchéité ou le capot et les filets des vis du capot de lubrifiant résistant aux
températures (p. ex. WINIX ® 2150).
7. Assembler le corps et le capot avec un nouveau joint O. Serrer les vis du corps P régulièrement
en croisant et à fond à 35 Nm. Resserrer les vis après la mise en service.
Outils
■ Clé six pans (G 8), DIN 911L
■ Tournevis (5,5/125), DIN 5265
■ Abrasif grains 120/10, DIN 7250
■ Marteau (500g), DIN 1041
Un traitement thermique ultérieur des soudures n’est pas nécessaire.
WINIX ® 2150 est une marque déposée de WINIX GmbH, Norderstedt

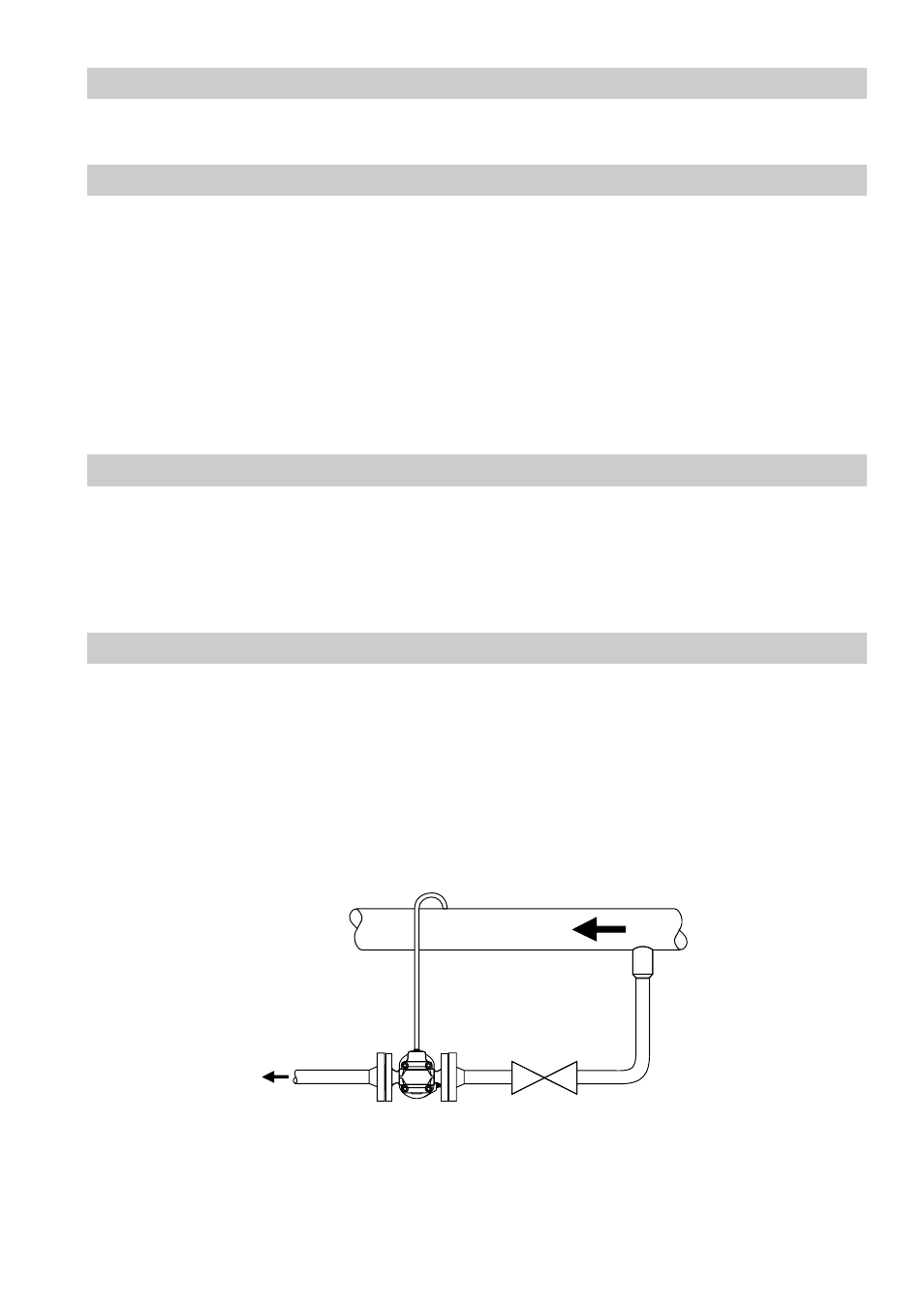

Tuyauterie d’équilibrage
Pour le purgeur de liquide UNA 14P de GESTRA il est recommandé de monter une tuyauterie pour
équilibrer la pression. La tuyauterie d’équilibrage assure le flux continu du condensat de la conduite
des fluides au purgeur. La tuyauterie d’équilibrage empêche d’une manière efficace la formation d’une
poche d’eau.
Pour certaines positions de montage, il peut être judicieux d’installer une tuyauterie d’équilibrage
également pour le purgeur de condensat. La tuyauterie d’équilibrage empêche d’une manière efficace
la formation d’une poche d’eau.
Traitement thermique des soudures
K
