30
Annexe
Suite
Pour stabiliser le système de réglage, il est possible de définir une zone neutre
autour de la valeur de consigne « W ». La valeur de consigne résulte de la plage
proportionnelle limitée par les points de coupure 2 et 3.

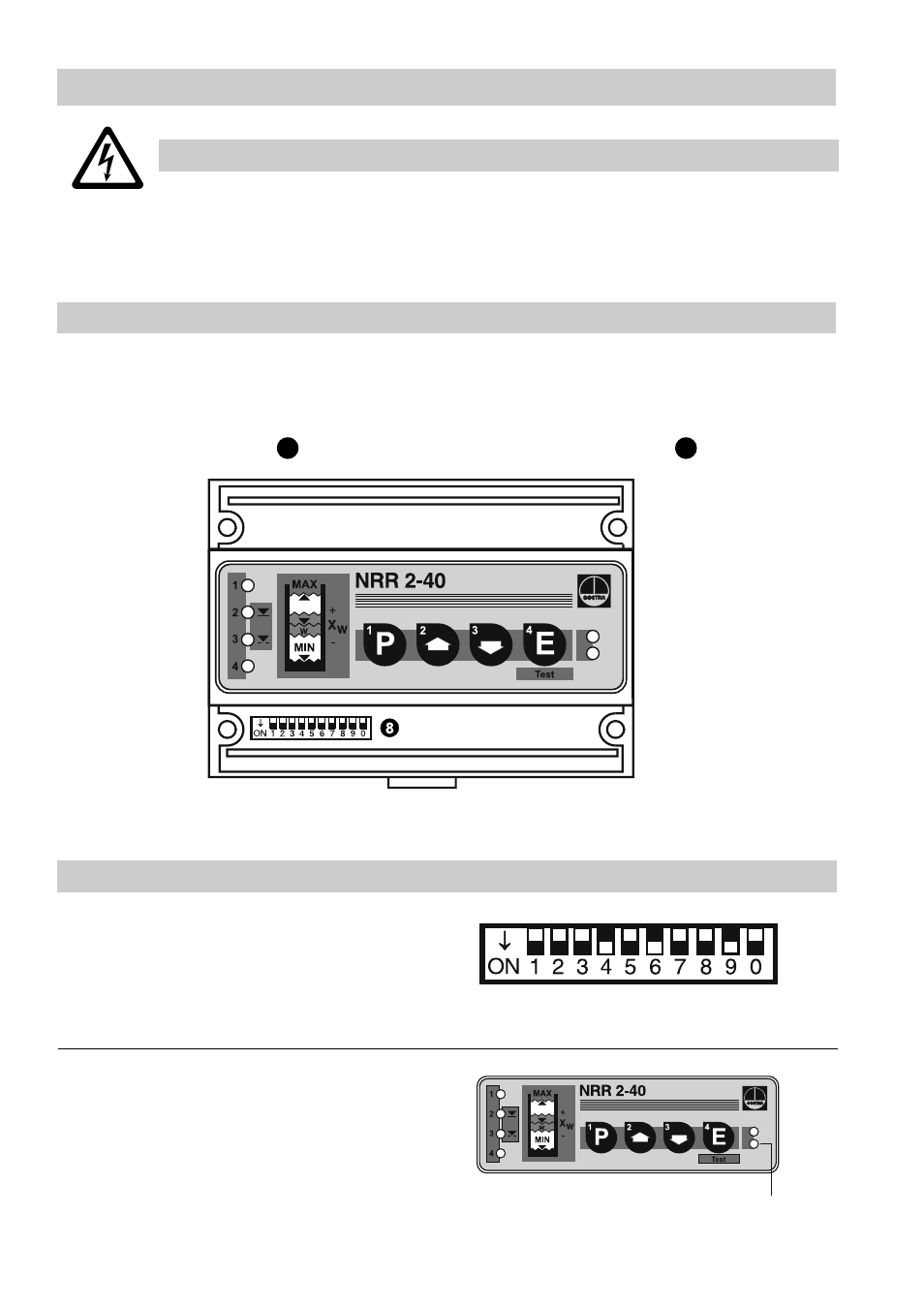

Démonter les borniers pour pouvoir régler le commutateur code .
Zone neutre
Réglage/modification de la zone neutre
Noter l’ID de nœud et la vitesse de
transmission actuelles.
■ ID de nœud dans cet exemple « 40 »
■ Vitesse de transmission (baud)
dans cet exemple « 250 kB/s »
Couper l’alimentation électrique.
Les DEL d’état 1 à 4 s’éteignent.
La DEL « Contrôle réseau » s’éteint.
La DEL « Contrôle réseau » s’éteint.
Les borniers du NRR 2-40 sont sous tension pendant le service !
De graves blessures peuvent être provoquées par l’électricité !
Mettre l’appareil hors tension avant d’effectuer le montage et le
démontage !
Danger
8 A
Fig. 17 (réglage donné en usine, zone neutre)
