13
Le régulateur de niveau est livré avec les réglages suivants donnés en usine :
■ Temporisation d’actionnement du
relais, point de coupure 1: 1s
■ Temporisation d’actionnement du
relais, point de coupure 4 : 1s
■ Temporisation de coupure du
relais, point de coupure 1 : 3s
■ Temporisation de coupure du
relais, point de coupure 4 : 3s
■ Vitesse de transmission (baud) : 250 kB/s
■ Plage proportionnelle X
P
: 20 %
■ ID de nœud : 040
■ Point de coupure 1: 80 %
■ Point de coupure 4: 20 %
100 %
80 %
60 %
40 %
20 %

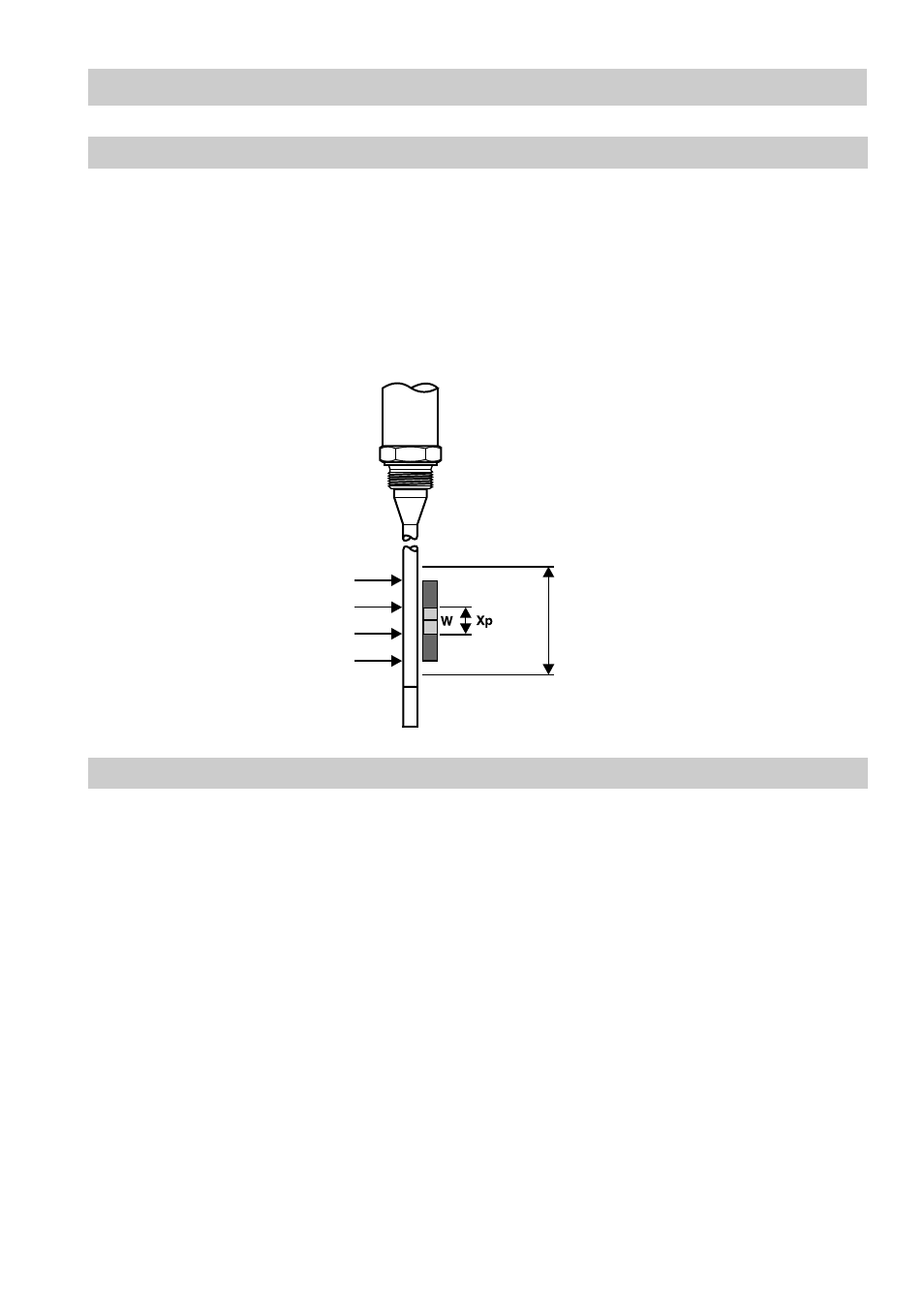

Fig. 7
Réglage de base
Suite
Réglage donné en usine
20 %
0 %
Le régulateur NRR 2-40 est conçu spécialement pour la régulation de niveau dans
les générateurs de vapeur et les dégazeurs d’eau d’alimentation. Le NRR 2-40 est
un régulateur proportionnel avec écart de réglage constant. L’écart de réglage positif
et négatif se déplace à l’intérieur de la plage proportionnelle pouvant être
présélectionnée par l’utilisateur (X
P
).
Il est possible de piloter des robinets de réglage électriques ou pneumatiques
(option). Le pilotage des entraînements de robinet électriques est effectué au moyen
d’un signal analogique qui, à l’intérieur du régulateur, est transformé en signal
progressif à trois points en relation avec un message de retour de position actif du
robinet. Les impulsions de commande destinées au robinet de réglage électrique
sont transmises avec des relais intégrés dans le boîtier du régulateur.
Le pilotage des entraînements de robinet pneumatiques est effectué au moyen d’un
signal analogique de 4-20 mA. Le signal analogique est remis directement par le
régulateur proportionnel au régulateur de position du robinet de réglage
pneumatique, une recopie de position active n’est toutefois pas possible ici.
Conséquences de valeurs X
P
différentes :
X
P
> Ecart de réglage important constant, le robinet réagit lentement.
X
P
< Ecart de réglage faible constant, le robinet a tendance à osciller,
valeur X
P
recommandée 30 % à 100 %.
Régulateur NRR 2-40
