Mise en service
Suite
Calibrage du potentiomètre de recopie d’un robinet de réglage externe
Le potentiomètre de recopie du robinet de réglage externe à entraînement électrique
doit être calibré manuellement avant la mise en service.
1. Mesurer la résistance totale du potentiomètre de recopie.
2. Amener le robinet de réglage en position centrale à la main.
3. Modifier la position du potentiomètre de recopie à la main jusqu’à ce que les
résistances partielles de la résistance totale mesurée soient les mêmes.
■ Le régulateur de niveau GESTRA NRR 2-40 nécessite un potentiomètre
de recopie de 1000
Ω Ω Ω Ω Ω
!
■ Lorsque les bornes pour le potentiomètre de recopie ne sont
pas affectées ou lorsque le potentiomètre de recopie est défectueux,
le NRR 2-40n fonctionne comme un régulateur deux points !
■ Avec l’appareil de commande et de visualisation URB 1, il est possible
d’effectuer le calibrage du potentiomètre de recopie d’un robinet de
réglage externe en semi-automatique sans mesure de la résistance.
Si un URB est disponible, veuillez tenir compte des instructions de
montage et de service fournies.

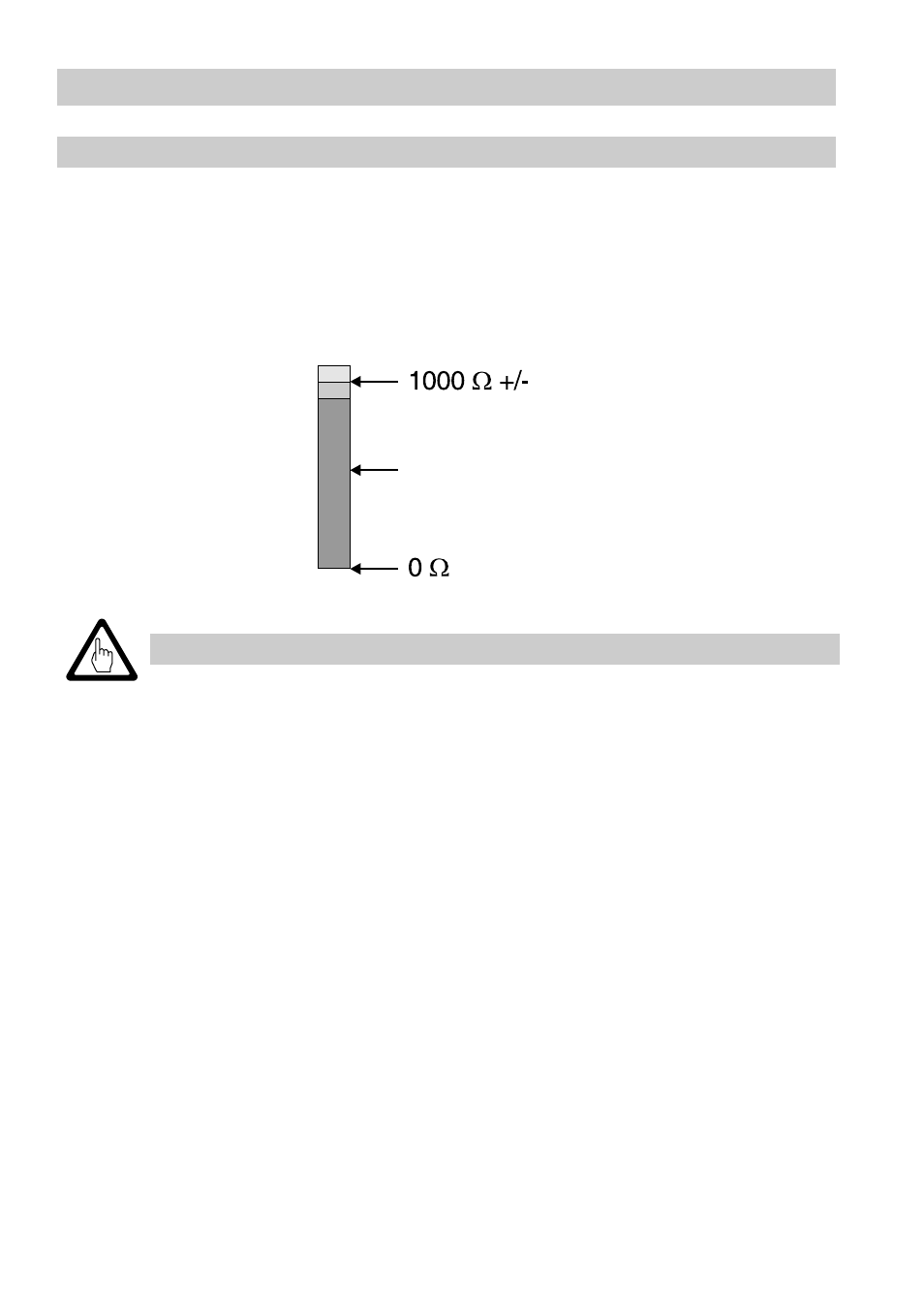

Fig. 12
Attention
tolérance
valeur moyenne
