MANUEL D’UTILISATION VF FRANCAIS 71561133 - 11/09
Page 28 de 36

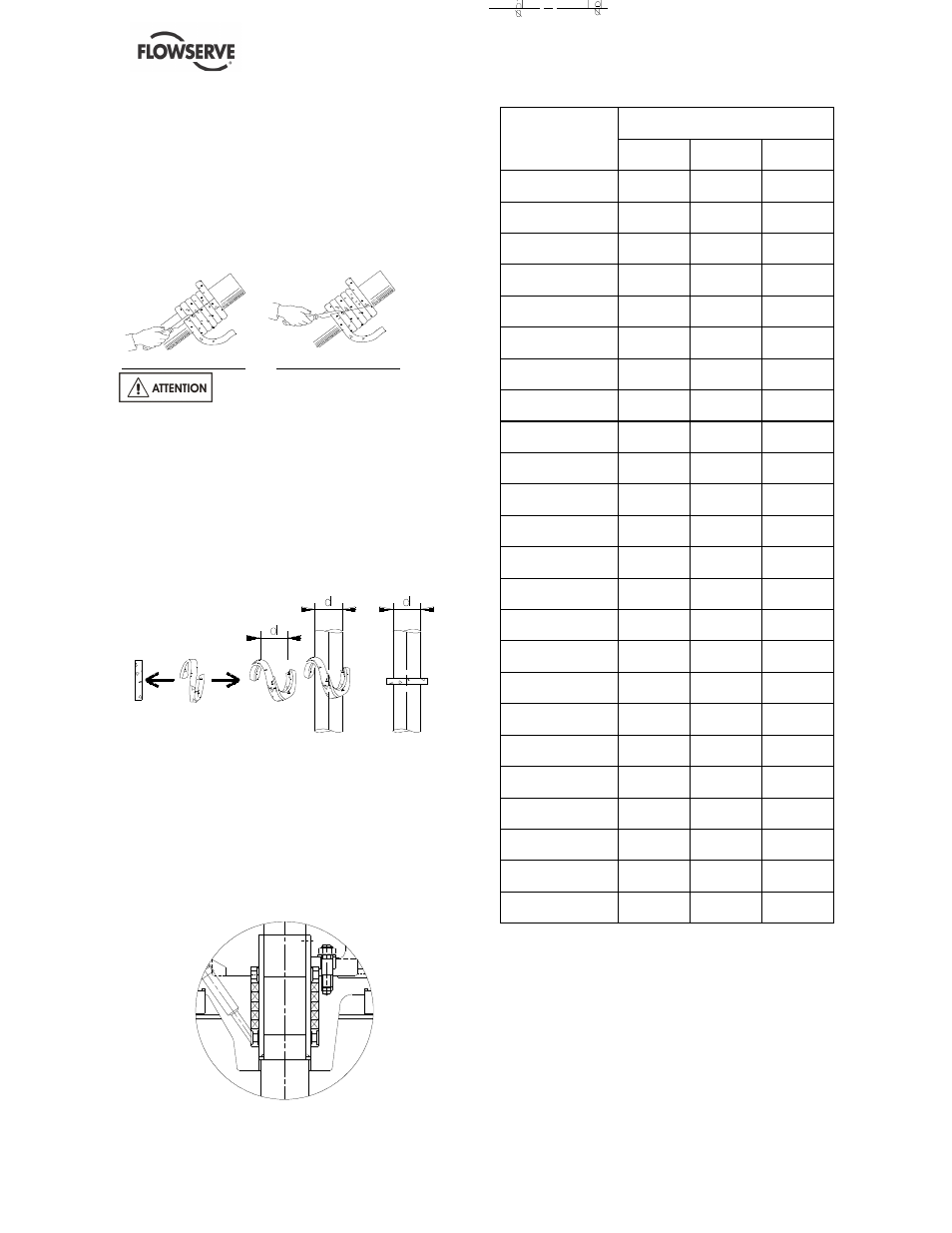

6.2.5.3 Montage tresses
L'anneau tressé doit être coupé de façon à obtenir
un léger serrage sur le diamètre extérieur et un jeu
initial entre la chemise et l'anneau tressé.
Pour cela, enrouler la tresse en hélice à spires
jointives autour de la chemise d'arbre ou d'un
mandrin de même diamètre. (Prendre toutes les
précautions pour ne pas rayer la chemise).
Exemple de coupe droite
Exemple de coupe biaise
Il faut assurer un serrage sur le
boîtier et non sur la chemise.
MISE EN PLACE DES ANNEAUX
Suivre les recommandations suivantes :
a) Montage de l'anneau tressé en S.
b) Décalage de la coupe d'environ 90° entre
deux anneaux.
c) Montage anneau après anneau.
Après avoir mis en place le dernier anneau,
accoster le fouloir sur les tresses en resserrant les
écrous à la main.
A la fin de cette phase de serrage, on doit pouvoir
tourner l'arbre à la main sans plus d'effort qu'avant
le montage des tresses.
TRESSES
TYPE DE POMPE
Quantité
(en mm)
Longueur
(en mm)
VF 40-20
≤
3
étages
6
10 x 10
160
VF 40-20
3 < étages
≤
6
6
10 x 10
175
VF 40-20 > 7
étages
6
12 x 12
230
VF 60-18
≤
3
étages
6
10 x 10
160
VF 60-18
3 < étages
≤
6
6
10 x 10
175
VF 60-18 > 7
étages
6
12 x 12
230
VF 78-37
6
12 x 12
230
VF 95-27
≤
2
étages
6
10 x 10
175
VF 95-27 > 2
étages
6
12 x 12
230
VF 180-27 1
étage
6
10 x 10
175
VF 180-27 > 1 étage
6
12 x 12
230
VF 190-19 1
étage
6
10 x 10
175
VF 190-19 > 1 étage
6
12 x 12
230
VF 185-35 1
étage
6
12 x 12
230
VF 185-35 > 1 étage
6
14 x 14
315
VF 250-43 1
étage
6
12 x 12
230
VF 250-43 >1 étage
6
14 x 14
315
VF 240-51 1
étage
6
12 x 12
230
VF 240-51> 1 étage
6
14 x 14
315
VF 300-37
6
14 x 14
315
VF 310-25
6
14 x 14
315
VF 460-31
6
14 x 14
315
VF 550-29 1
étage
6
14 x 14
315
VF 550-29 > 1 étage
6
16 x 16
396
