MANUEL D’UTILISATION VF FRANCAIS 71561133 - 11/09

Page 16 de 36

Le non respect des règles de l’art relatives à une
fondation correcte et à une bonne assise conduit à
une défaillance de la pompe et par conséquent à
l’annulation des conditions de garantie.

Si la pompe est installée sur un réservoir, on
vérifiera que la bride de pose soit parfaitement
plane et horizontale. En cas de montage sur une
dalle en béton ou sur une charpente métallique,
s'assurer de la planéité et de la rigidité de
l'ensemble.

Si la pompe est montée sur un puits récemment
foré, il se peut que le terrain autour du puits ne se
soit pas encore stabilisé. Après quelque temps,
vérifier la perpendicularité et le niveau du plan de
pose, et si nécessaire, effectuer les corrections
avant un scellement définitif.

Le châssis métallique sera alors fixé
provisoirement.
Les boulons de scellement de dimensions
adaptées aux trous de fixation seront conformes
aux standards et de longueur suffisante pour
assurer une fixation en toute sécurité dans les
fondations.

NF E 27 811

Prévoir des trous de scellement suffisamment
larges et profonds pour installer les boulons.
Aménager, si nécessaire, des goulottes de coulée
de béton.

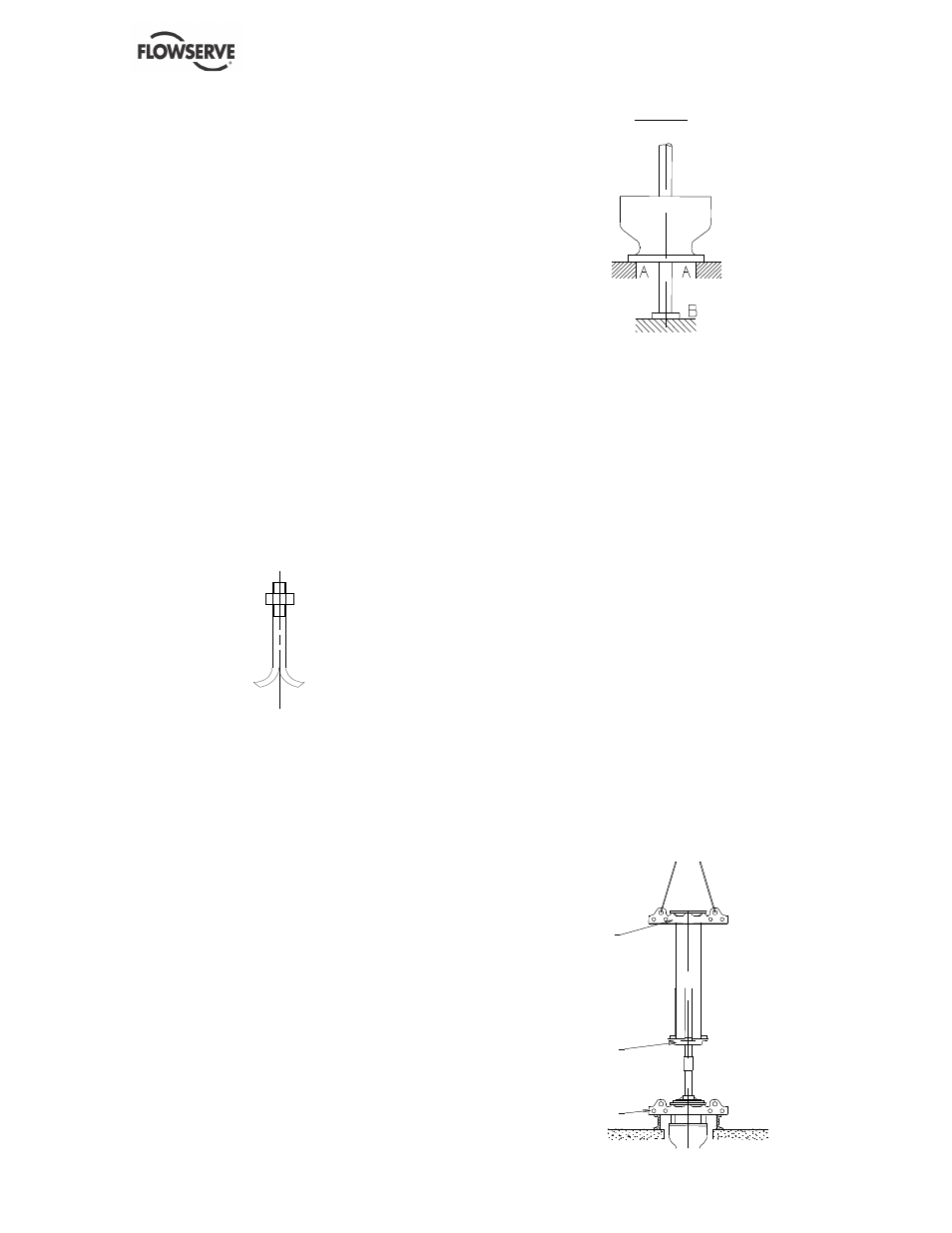

4.2.1 Mise en place de la pompe

4.2.1.1 Montage de la partie hydraulique
a) Monter la pompe dans la position définie figure

1.

b) Le dernier corps redresseur muni de sa bague

d'usure et de son coussinet sera maintenu à
l'envers sur les cales en AA.

c) Confectionner une protection de l'arbre sur

l'ensemble de la portée recevant
ultérieurement la chemise sous coussinet et
l'accouplement rigide.

d) Engager l'arbre muni de la dernière chemise

dans le corps redresseur. Caler en B afin que
l'arbre se trouve en position définitive dans le
redresseur.

FIGURE I

e) Au fur et à mesure, enduire les faces

d'assemblage avec un produit d'étanchéité.

f) L'ensemble des roues, chemises (et

entretoise) sera arrêté sur l'arbre à l'aide de
l'écrou et de sa vis de freinage prévus à cet
effet.

g) Serrer l'ensemble.
h) Fixer ensuite la tulipe d'aspiration.
i)

Mettre la pompe en position verticale,
reposant sur la tulipe et terminer le montage
en fixant la manchette de refoulement.

j)

Mettre en place le palier intermédiaire muni de
son coussinet enduit de produit d'étanchéité. Il
ne sera fixé que lors du raccordement de la
pompe sur la tuyauterie de refoulement.

4.2.1.2 Installation de la partie hydraulique et
de la colonne de refoulement
(voir figure 2)
a) Monter sur la pompe le collier C, soulever

l'ensemble, le faire reposer verticalement sur
le plan de pose par l'intermédiaire du collier.

b) Au sol et en position horizontale, enfiler un

arbre intermédiaire dans un tube de colonne
montante en laissant dépasser de 250 mm
environ.

c) Fixer le collier C2 sur l'arbre et sur le tuyau.

Caler l'arbre à sa sortie de l'autre extrémité du
tuyau. Enduire les faces d'assemblage du
palier intermédiaire et du tube inférieur avec
un produit d'étanchéité.

Collier C

Collier C2

Collier C1
