MANUEL D’UTILISATION MENBLOC 60Hz FRANCAIS 71560298 - 02/13

Page 26 de 40

flowserve.com

UNE GARNITURE MECANIQUE

NE DOIT JAMAIS FONCTIONNER A SEC, MEME
UN COURT INSTANT.

INSTRUCTIONS DE SECURITE QUAND LA
MACHINE EST EN FONCTIONNEMENT :

Si des composants chauds ou froids de la

machine peuvent présenter un danger pour le
personnel, ils doivent être protégés afin d'éviter un
contact accidentel. Si une protection à 100 %
s'avère irréalisable, il faut limiter l'accès de
l'emplacement de la machine au seul personnel
d'entretien.

Si la température de la pompe est supérieure

à 80 °C (176 °F), il est impératif d'apposer une
plaque d'avertissement bien en évidence sur la
pompe.

Il est formellement interdit d’ouvrir

les armoires électriques, les coffrets d'alimentation
ou tout autre équipement électrique sous tension.
Si leur ouverture s'avère nécessaire, pour
effectuer des mesures, des essais ou des réglages
par exemple, il faut avoir recours à un électricien
qualifié utilisant des outils appropriés et s'assurer
que les protections corporelles, requises contre les
risques électriques, sont utilisées.

5.5.3 Paliers

Si les pompes fonctionnent dans une

atmosphère potentiellement explosive, on
recommande de mesurer la température ou les
vibrations des paliers. Si l'on doit contrôler les
températures de paliers, il est essentiel
d'enregistrer une température de référence au
moment de la mise en service et après
stabilisation de la température du palier.

Enregistrer la température du palier (t) et la
température ambiante (ta)

Estimer la température ambiante maximum
probable (tb)

Fixer l'alarme à (t+tb-ta+5)

°

C [(t+tb-ta+10)

°

F]

et l'arrêt à 100

°

C (212

°

F) pour la lubrification

à l'huile et à 105

°

C (220

°

F) pour la

lubrification à la graisse


Il est important, particulièrement dans le cas de
lubrification avec de la graisse, de vérifier
continuellement les températures de palier. Après
le démarrage, la température augmentera de
manière progressive, atteignant une valeur
maximale après environ 1.5 à 2 heures. Cette
hausse de température doit alors rester constante
ou diminuer de manière marginale en fonction du
temps.

5.5.4 Niveaux normaux de vibration, alarme et
arrêt immédiat
A titre d'indication générale, les pompes sont
généralement classées en tant que machines à
support rigide dans le cadre des normes
internationales concernant les machines rotatives.

Les niveaux maximums de vibration,
recommandés ci-dessous, sont basés sur ces
normes.

Les valeurs de déclenchement

d'alarme et d'arrêt immédiat pour des pompes
installées, doivent être basées sur des mesures
réelles (N) réalisées sur site au niveau des paliers,
effectuées sur la pompe lors sa première mise en
service. Les valeurs (N) sont données pour un
fonctionnement au point de meilleur rendement de
la pompe (généralement de 70 à 120 % du point
de meilleur rendement), en dehors de celui-ci ces
valeurs peuvent être multipliées jusqu’à 2. Ces
valeurs standard peuvent varier avec la vitesse de
rotation et la puissance absorbée par la pompe.
Pour des cas particuliers, nous consulter.

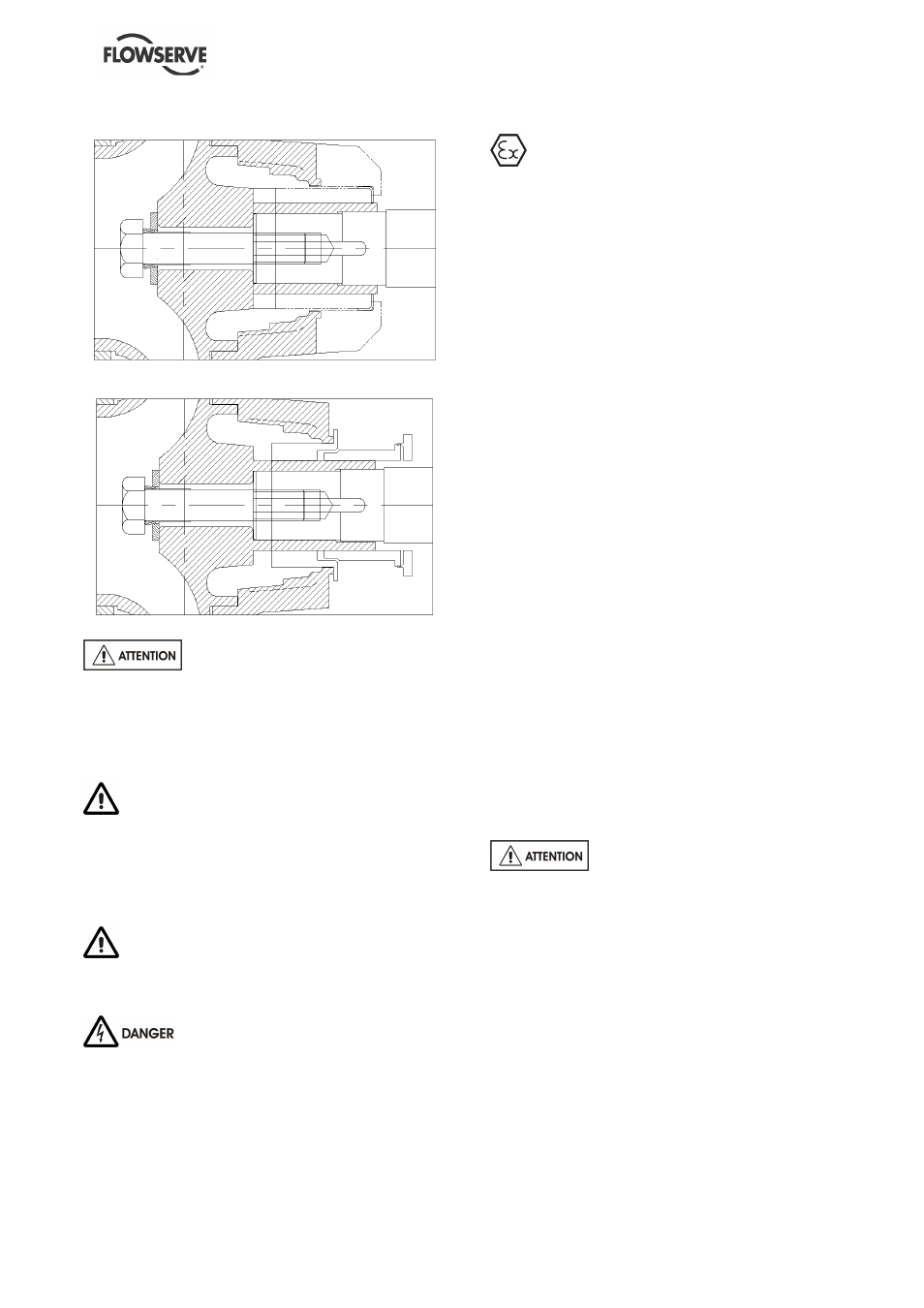

GM PAC

GM ISC
