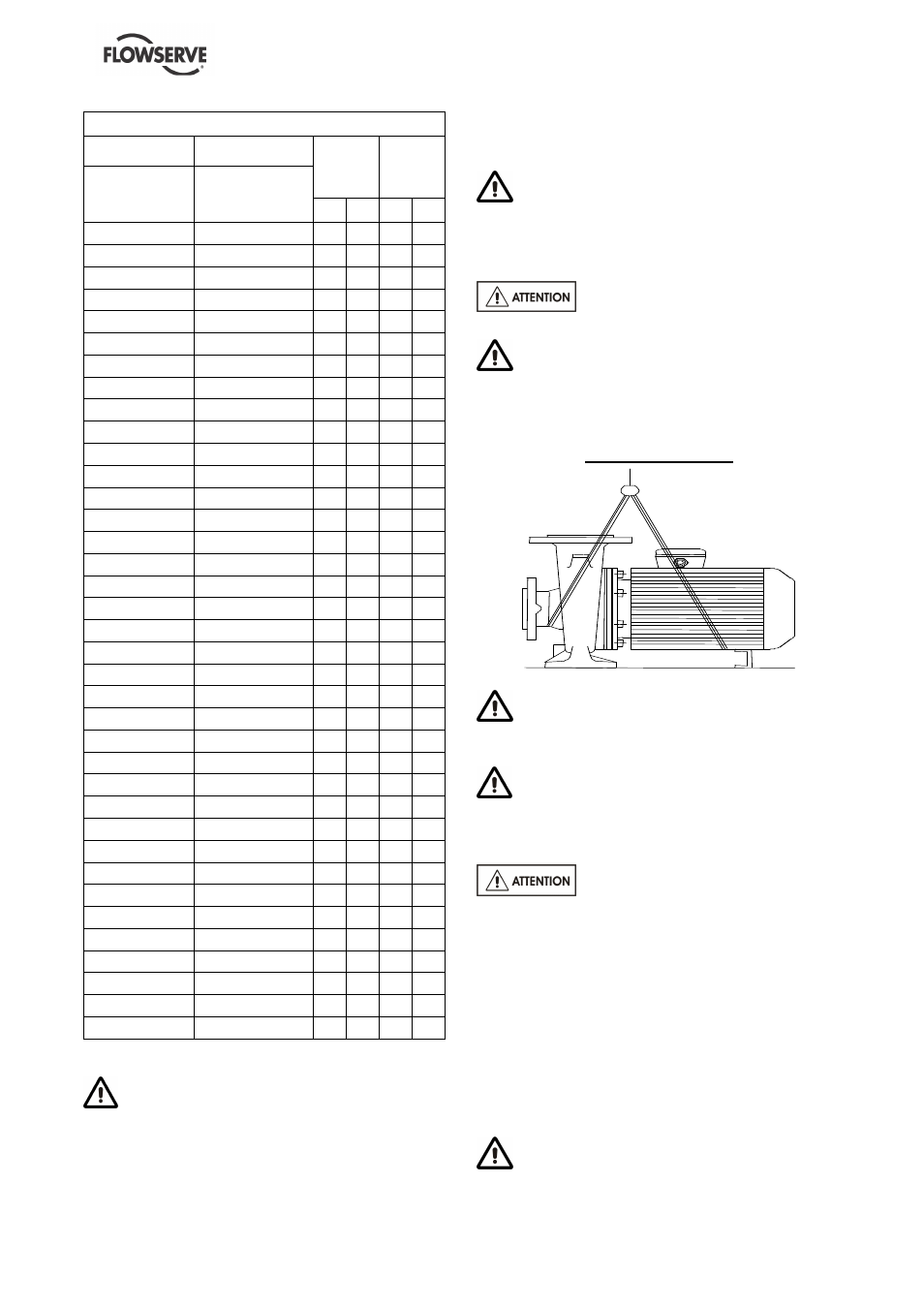

MANUEL D’UTILISATION MENBLOC 60Hz FRANCAIS 71560298 - 02/13
Page 13 de 40 flowserve.com
2 Pôles
Amérique du
Nord
Métrique
Masse
groupe
Masse
moteur
MENBLOC (Hp) MENBLOC (kW)
kg lb kg lb
2 x 1¼ - 5-2 50-32-125/1.2-2 28 62 13 29
2 x 1¼ x 6-3 50-32-160/2.2-2 46 101 21 46
2 x 1¼ x 6-5 50-32-160/3-2 49 108 24 53
2 x 1¼ x 8-5 50-32-200/4.6-2 57 126 29 64
2 x 1¼ x 8-10 50-32-200/6.5-2 79 174 41 90
2 x 1¼ x 8L-10 50-32-200L/8.5-2 82 181 49 108
2 x 1¼ x 8L-20 50-32-200L/13-2 100 220 67 148
2½ x 1½ x 5-3 65-40-125/2.2-2 44 97 21 46
2½ x 1½ x 5-5 65-40-125/3-2 47 104 24 53
2½ x 1½ x 6-5 65-40-160/4.6-2 55 121 29 64
2½ x 1½ x 8L-10 65-40-200L/8.5-2 83 183 49 108
2½ x 1½ x 8L-20 65-40-200L/13-2 101 223 67 148
2½ x 1½ x 10-20 65-40-250/13-2 108 238 67 148
2½ x 1½ x 10-20 65-40-250/16-2 119 262 78 172
2½ x 1½ x 10L-25 65-40-250L/18.5-2* 200 441 137 302
2½ x 1½ x 10L-30 65-40-250L/22-2* 220 485 150 331
2½ x 1½ x 10L-40 65-40-250L/30-2* 298 657 233 514
2½ x 2 x 5-5 65-50-125/3-2 49 108 24 53
2½ x 2 x 5-5 65-50-125/4.6-2 54 119 29 64
2½ x 2 x 6-5 65-50-160/4.6-2 63 139 29 64
2½ x 2 x 6-10 65-50-160/6.5-2 75 165 41 90
2½ x 2 x 8L-25 65-50-200L/18.5-2* 189 417 137 302
2½ x 2 x 8L-30 65-50-200L/22-2* 220 485 150 331
2½ x 2 x 10L-40 65-50-250L/30-2* 297 655 233 514
3 x 2½ x 5-5 80-65-125/3-2 53 117 24 53
3 x 2½ x 5-5 80-65-125/4.6-2 58 128 29 64
3 x 2½ x 5-10 80-65-125/6.5-2 70 154 41 90
3 x 2½ x 6-20 80-65-160/13-2 103 227 67 148
3 x 2½ x 6-20 80-65-160/16-2 114 251 78 172
3 x 2½ x 8L-30 80-65-200L/22-2* 221 487 150 331
3 x 2½ x 8L-40 80-65-200L/30-2* 295 650 233 514
3 x 2½ x 8L-50 80-65-200L/37-2* 312 688 249 549
4 x 3 x 6-20 100-80-160/13-2 106 234 67 148
4 x 3 x 6-20 100-80-160/16-2 117 258 78 172
4 x 3 x 8L-30 100-80-200L/22-2* 244 538 150 331
4 x 3 x 8L-40 100-80-200L/30-2* 311 686 233 514
4 x 3 x 8L-50 100-80-200L/37-2* 328 723 249 549
* Moteur IP 55 (arbre pompe rapporté)
Les pièces dont la masse est inférieure à 25 kg
(55 lb) peuvent être manutentionnées
manuellement. Les opérateurs doivent respecter des
gestes et postures de manutention.
2.3 Levage
2.3.1 Elingage des groupes motopompes
Employer des moyens de manutention en
conformité avec la masse du groupe motopompe
indiquée sur la plaque CE. Pour les masses des
pompes bout d’arbre nu, se rapporter au tableau §
2.2.2 et à la plaque signalétique.
Pour éviter toute déformation,
soulever le groupe motopompe comme représenté.
Un système de levage doit être utilisé pour tout
sous-ensemble de la pompe excédant 25 kg (55lb).
Une personne complètement formée doit prendre en
charge le levage, en accord avec la réglementation
locale.
Groupe motopompe
Lors de la manutention, il est impératif d'utiliser
des gants, de porter des chaussures de sécurité et
un casque de chantier.
Pour les masses supérieures à 25 kg (55 lb), la
manutention manuelle est interdite.
2.4 Stockage
Entreposer la pompe dans un endroit
propre, sec et isolé de toute vibration. Laisser en
place les obturateurs fixés sur les brides et orifices
annexes. Une fois par semaine tourner le bout
d'arbre à la main, afin d'éviter le marquage des
chemins de roulements ou le gommage des faces
de friction de la garniture.
Ne pas stocker le moteur sous la pompe.
En respectant les consignes ci-dessus, la pompe
peut être stockée jusqu'à six mois. Pour un stockage
excédant ce délai, consulter Flowserve pour mettre
en place des actions préventives adéquates.
La pompe doit être installée dans un endroit
non explosible, à l'abri des intempéries, dans un
endroit sans poussière, sans vibration et aéré.
