MANUEL D’UTILISATION MENBLOC 60Hz FRANCAIS 71560298 - 02/13
Page 18 de 40 flowserve.com
4 INSTALLATION
L'équipement fonctionnant en zone
dangereuse doit respecter les réglementations de
protection contre les explosions. Voir section 1.6.4,
Produits utilisés dans des atmosphères
potentiellement explosives.
Tout l’équipement doit être mis à la terre.
4.1 Emplacement
La pompe sera installée en prévoyant un accès
aisé et de l'espace pour la ventilation,
l'exploitation, la maintenance et le contrôle, et
assez de hauteur pour tous travaux de
manutention. L'emplacement sera aussi proche
que possible de la prise d'aspiration.
4.2 Fondations
Les conditions d'installation et de fixation sont
primordiales pour garantir un bon fonctionnement.
Ne pas respecter ces recommandations peut
conduire à des destructions qui ne seront pas
prises en compte dans le cadre de la garantie
contractuelle. Les fondations seront réalisées par
une société spécialisée et compétente.
S'assurer que ces fondations ne sont pas
soumises aux vibrations émises par d'autres
machines. Le matériel doit être installé dans un
local aéré, protégé des intempéries, et notamment

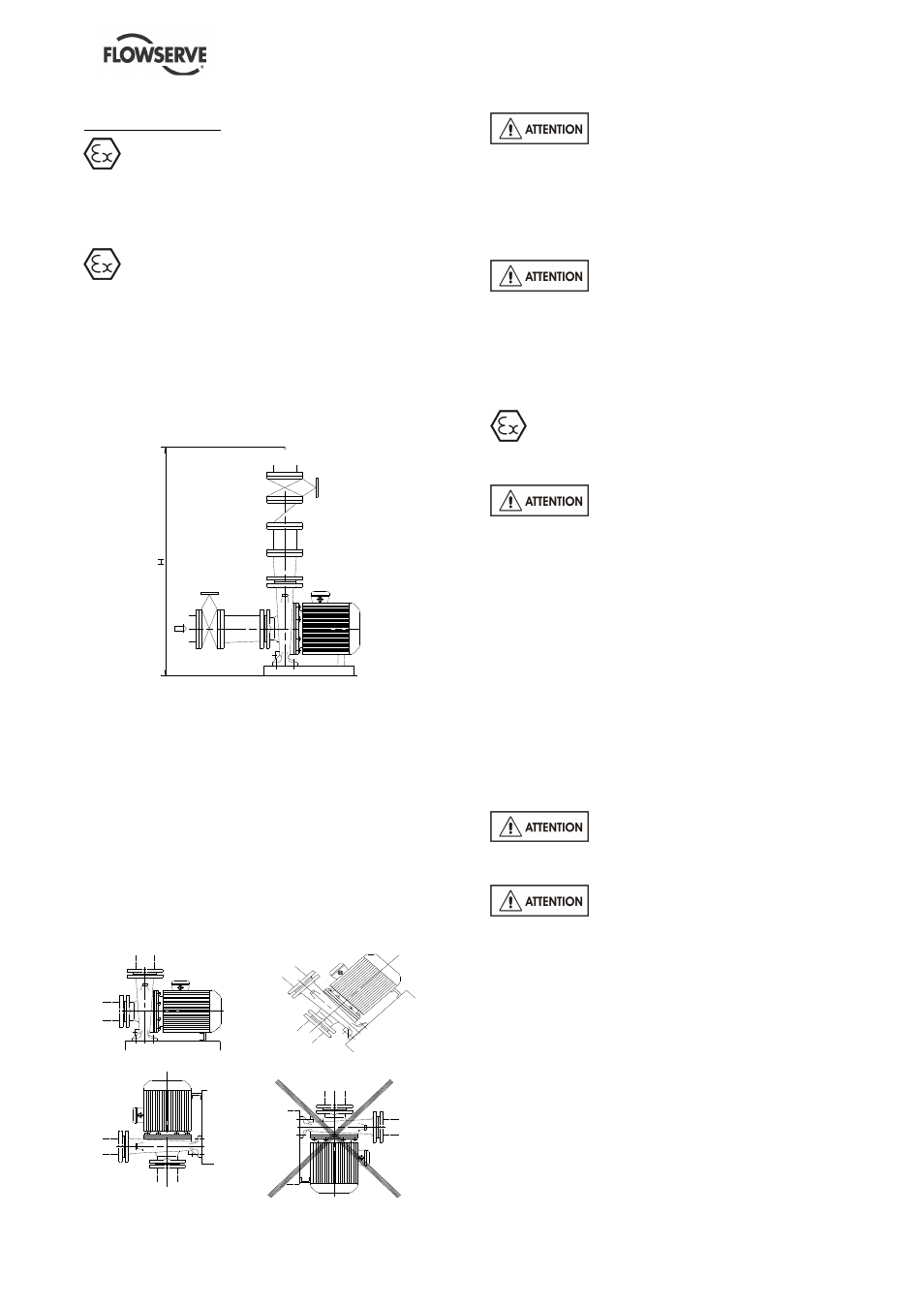

du gel. Diverses positions d'installation sont
possibles ainsi que précisées ci-après.
Ne jamais positionner le moteur
sous la pompe.
Le groupe doit être monté sur une surface plane.
Les trous dans les pattes de fixation pompe et
moteur permettent de fixer le groupe au sol.
Dans certains cas, un calage est
nécessaire sous le groupe, la bride moteur
touchant la surface d'appui avant les pattes. Caler
impérativement à la fois sous la pompe ET sous le
moteur.
4.3 Tuyauterie
L’utilisateur doit vérifier que l’équipement est
isolé de toutes sources externes de vibration.
Des obturateurs de protection sont
installés sur les raccords de tuyauterie pour que
les matières étrangères ne puissent pas y pénétrer
pendant le transport et l'installation. Vérifier que
ces obturateurs ont été enlevés de la pompe avant
de raccorder les tuyauteries.
4.3.1 Tuyauterie d’aspiration et de refoulement
Les diamètres d'aspiration et de refoulement de la
pompe ne conditionnent pas directement les
dimensions de la tuyauterie de l'installation :
a) En première approche, choisir une vitesse
d'écoulement < 2 m/s (7 ft/s) à l'aspiration, et
d'environ 3 m/s (10 ft/s) au refoulement.
b) Tenir compte du NPSH disponible qui doit être
supérieur au NPSH requis de la pompe.
Ne jamais utiliser la pompe comme
support de tuyauterie.
Ne pas monter des joints de
dilatation sans reprise de l’effort axial dû à l’effet
de fond.
Les forces et moments admissibles sur les brides
de la pompe dépendent du type et de la taille de
celle-ci.
Les efforts extérieurs peuvent conduire au
désalignement de l'ensemble pompe et moteur, à
l'échauffement des roulements, à des vibrations ou
à la rupture du corps de pompe.
Les contraintes exercées sur les brides de la
pompe ne doivent pas excéder les valeurs
spécifiées dans les tableaux suivants :
