MANUEL D’UTILISATION MENBLOC 60Hz FRANCAIS 71560298 - 02/13
Page 23 de 40 flowserve.com
4.4.3 Couplage
Les moteurs IEC doivent être câblés comme décrit
ci-dessous (ces instructions ne s’appliquent pas
aux moteurs NEMA):
•
En triangle (
∆
) pour 220/240 V ou en étoile ( )
pour 380/415 V pour les puissances
inférieures à 3 kW
•
En triangle (
∆
) pour 380/415 V pour les
puissances égales ou supérieures à 3 kW
•
Fréquence de 50 Hz dans tous les cas

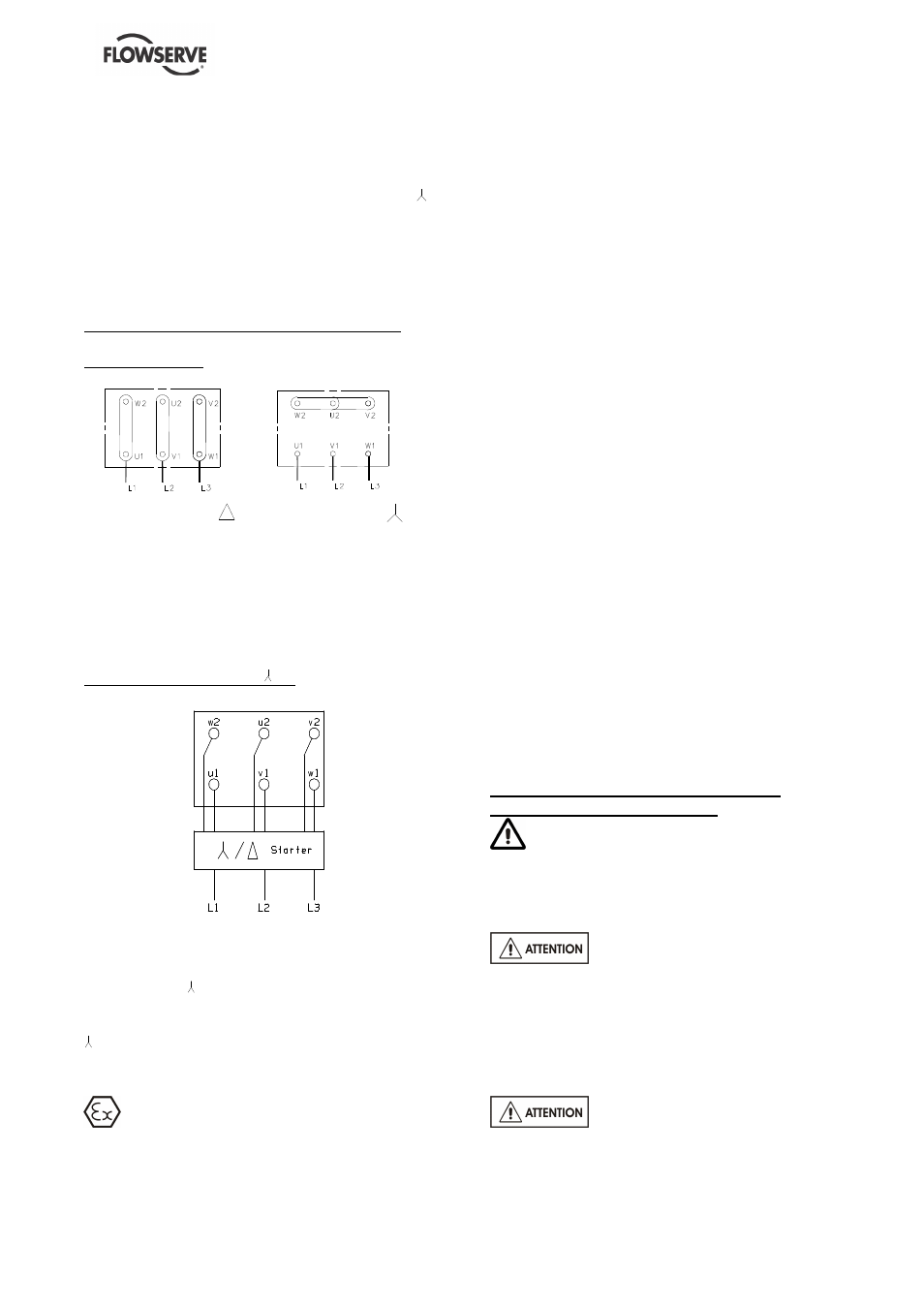

Schéma de connexion pour moteurs triphasés
Démarrage direct
Couplage Couplage
Coupler les bornes du moteur en fonction de la
tension d'alimentation, conformément aux
indications de la plaque signalétique apposée sur
le moteur et au schéma de connexion figurant sur
le boîtier de la boîte à bornes comme indiqué ci-
dessus.
Démarrage étoile-triangle /
∆
Les moteurs avec des puissances égales ou
supérieures à 3 kW peuvent être branchés en
étoile-triangle ( /
∆
) pour une alimentation de
380/415 V. Toutes les connexions doivent être
enlevées et les 6 fils branchés en étoile-triangle
/
∆
comme indiqué ci-dessus.
4.5 Systèmes de protection
On recommande d'utiliser les systèmes de
protection suivants, en particulier si la pompe est
installée dans une zone potentiellement explosive
ou en cas de pompage d'un liquide dangereux. En
cas de doute, consulter Flowserve.
S'il est possible que le système laisse la pompe
fonctionner et refouler contre une vanne fermée ou
avec un débit inférieur au débit minimum de
sécurité, on doit installer un dispositif de protection
pour que la température du liquide ne dépasse
pas une valeur dangereuse.
Si dans certaines circonstances le système peut
permettre à la pompe de fonctionner à sec ou de
démarrer à vide, on doit installer un dispositif de
contrôle de puissance pour arrêter la pompe ou
pour l'empêcher de démarrer. Ceci est
particulièrement important si la pompe refoule des
liquides inflammables.
Si une fuite de produit de la pompe ou de son
système d'étanchéité peut provoquer un danger,
on recommande d'installer un système approprié
de détection de fuite.
Pour prévenir les températures excessives à la
surface des paliers, on recommande de contrôler
les températures et les vibrations. Voir les sections
5.5.3 et 5.5.4.
Si un défaut de refroidissement peut engendrer
des températures qui dépassent des limites
acceptables, il faut installer un dispositif de
surveillance du refroidissement.
Sauf demande particulière du client dans les
spécifications, s’il existe une possibilité de
dévirage, le client doit installer un dispositif anti-
dévirage.
Le client doit installer tout équipement nécessaire
pour éviter les coups de bélier.
5 MISE EN SERVICE, DEMARRAGE,
FONCTIONNEMENT, ARRET
Ces opérations doivent être effectuées
par du personnel dont la qualification est
éprouvée.
5.1 Sens de rotation
Démarrer ou exploiter les pompes
dans le mauvais sens de rotation peut gravement
les endommager. Le sens de rotation doit
correspondre au sens de la flèche.
Il est préférable de contrôler le sens de rotation
avant d’installer l’accouplement. Si ce n’est pas le
cas, la pompe doit être remplie avec le liquide
avant démarrage.
Si une intervention de maintenance
a été effectuée sur l'alimentation électrique du site,
on doit à nouveau vérifier le sens de rotation
comme indiqué ci-dessus, car il se peut que la
séquence des phases de l'alimentation ait été
modifiée.
