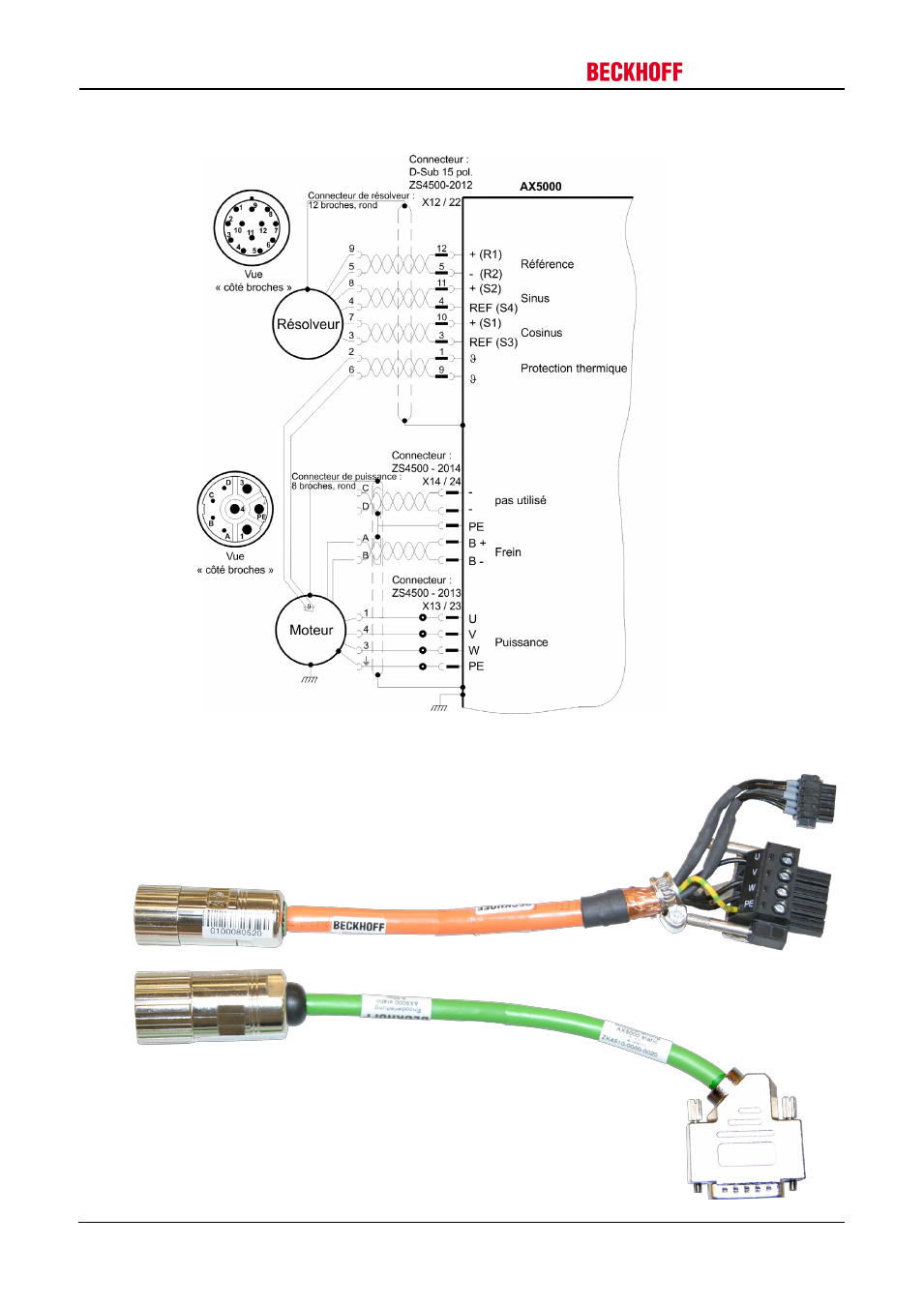

8.4 Schéma de branchement AX5000 pour moteurs avec résolveur
Frein
Connecteur de puissance Câble de moteur
8 broches, rond ZK4500-xxxx-xxxx
Connecteur de résolveur Câble de résolveur
12 broches, rond ZK4530-0010-xxxx
Sub-D 15 broches
Puissance
