Drive Technology
8 Installation électrique
AM3000 / AM3500 Version: 1.5 29

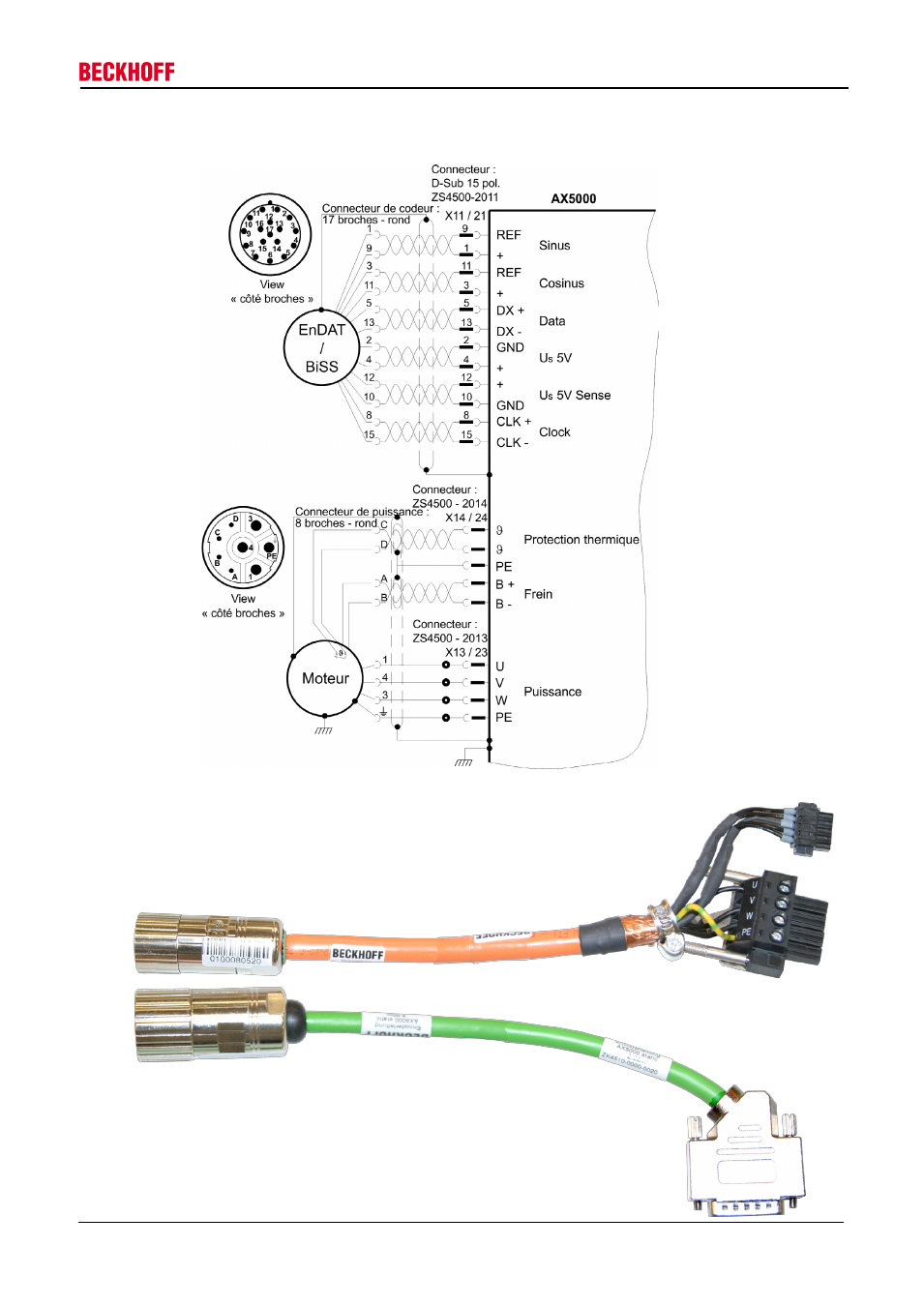

8.3 Schéma de branchement AX5000 pour moteurs avec codeur
EnDAT / BiSS
Contact de thermoprotection et frein
Connecteur de puissance Câble de moteur
8 broches, rond ZK4500-xxxx-xxxx
Connecteur de codeur Câble de codeur
17 broches, rond ZK4510-xxxx-xxxx
Sub-D 15 broches
Puissance
