8.16.2 Entrées numériques (X3)

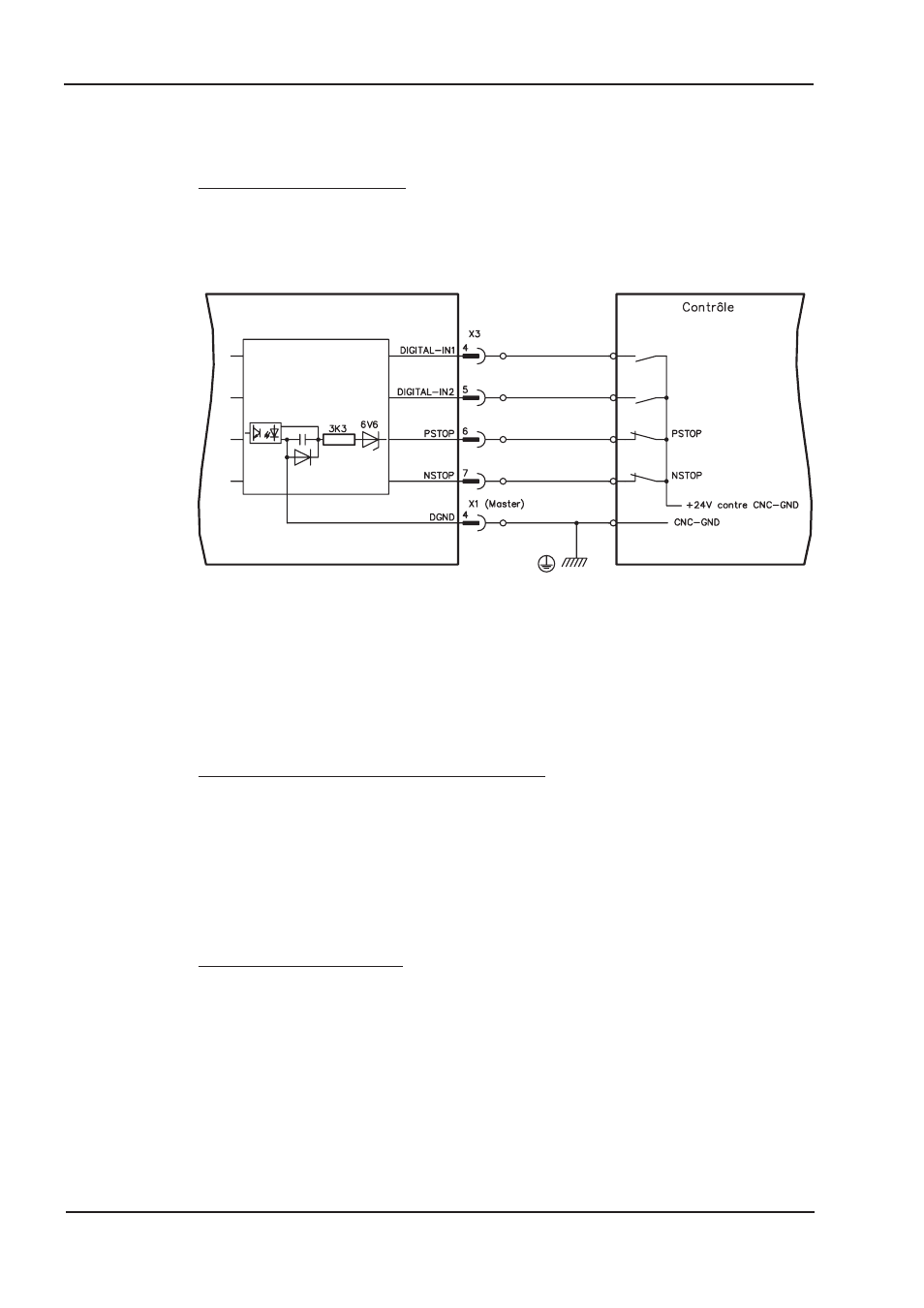

Toutes les entrées numériques sont à potentiel flottant et couplées par optocoupleur.
Caractéristiques techniques
— La masse de référence est DGND (borne X1/4,5 sur le master)
— La logique est dimensionnée pour +24 V / 7 mA (compatible API)
— Niveau haut de +12…36 V / 7 mA, niveau bas de 0…7 V / 0 mA
— Taux d’échantillonnage: Software 250 μs / Hardware 2μs
Vous pouvez utiliser les entrées numériques PSTOP / NSTOP / DIGITAL-IN1 et DIGI-
TAL-IN2 pour déclencher des fonctions enregistrées et préprogrammées dans le varia-
teur.
Vous trouverez une liste des fonctions préprogrammées dans système d'aide en ligne.
Quand une fonction préprogrammée est nouvellement affectée à une entrée, l'enregistre-
ment de données doit être enregistré dans l'EEPROM de le variateur et l'alimentation de
tension auxiliaire 24 V de le variateur doit être déconnectée et reconnectée (réinitialisa-
tion du logiciel de l'amplificateur).
Commutateur de fin de course PSTOP / NSTOP
Les bornes X3/6 et X3/7 sont prévues pour le raccordement de commutateurs de fin de
course. Elles sont désactivées à la livraison. Quand ces entrées ne sont pas utilisées
pour le raccordement de commutateurs de fin de course, vous pouvez les utiliser pour
d'autres fonctions d'entrée.
Commutateur de fin de course positif / négatif (PSTOP / NSTOP, bornes X3/6 et X3/7),
niveau haut en mode normal (sécurisé contre la rupture des fils). Un signal bas (ouvert)
bloque le sens de rotation affecté.
DIGITAL-IN 1 / DIGITAL-IN 2
Vous pouvez combiner les entrées numériques des bornes X3/4 (DIGITAL-IN 1) ou X3/5
(DIGITAL-IN 2) avec une fonction préprogrammée.
