7.5 Ventilateur annexe
Ventilateur électrique pour deux axes afin de garantir le rendement à puissance nominale
même pour des conditions ambiantes difficiles, obligatoire pour AX25x6.
Pour l'ajout à le variateur déjà monté dans l'armoire électrique, suspendre simplement les
crochets arrière dans la fente prévue à cet effet sur la face inférieure du AX2500 et fixer
le ventilateur à l'avant du boîtier avec la vis.
Le raccordement électrique s'effectue automatiquement lors du montage.
Remarquez que le ventilateur annexe augmente le dégagement nécessaire sous
l'équipement (
Þ p. 34)

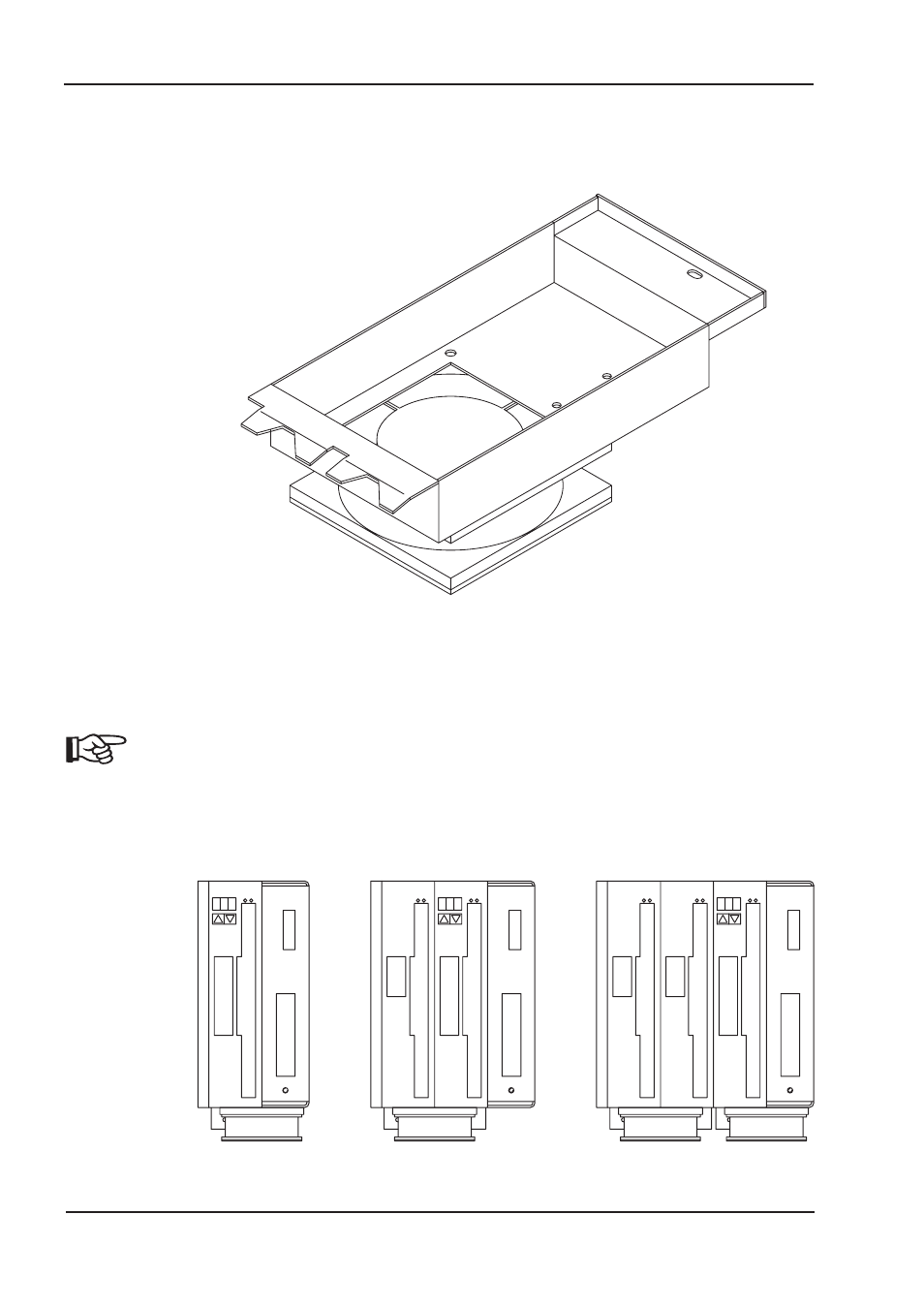

Le dessin ci-dessous explicite la façon dont le ventilateur doit être monté.
Pour un nombre impair d'axes (y compris l'axe master), le ventilateur doit également
recouvrir l'alimentation du master.
36 AX2500 Manuel du Produit
Installation mécanique
06/2007
BECKHOFF
Master seul Master avec 2 modules d’axe Master avec 1 module d’axe
