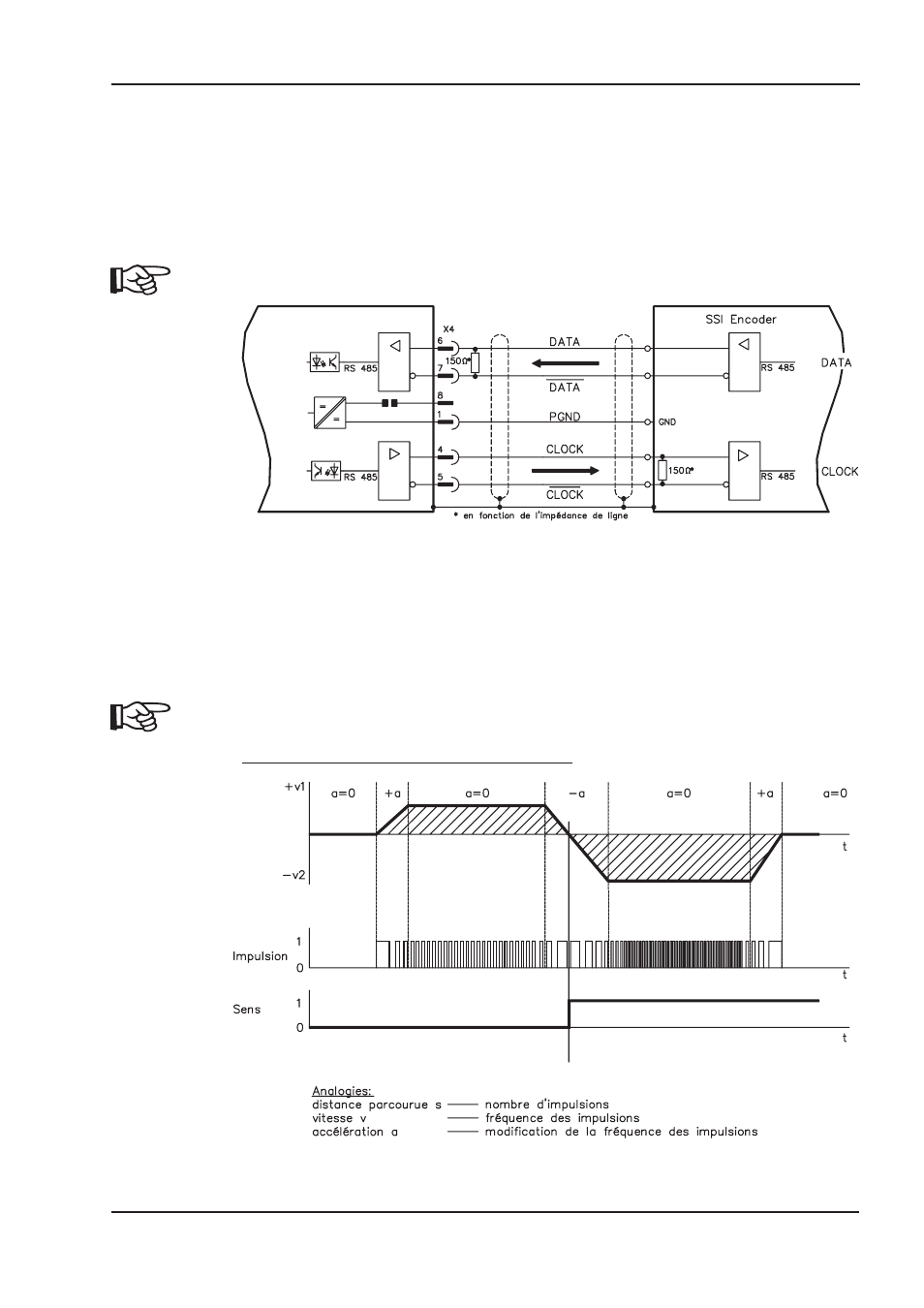

8.14.4 Connexion de codeur SSI (X4)
Vous pouvez connecter le variateurs AX2500 comme esclave après un codeur absolu
synchrone sérielle (SSI, maître-esclave). Le connecteur SubD X4 est utilisé à cette fin. Si
vous avez des questions sur l’alimentation en tension du codeur et pour une longueur de
câble prévue dépassant 50 m, veuillez contacter notre division des applications.
Fréquence limite: 1 MHz
AGND (borne X3/1) doit être relié à la masse de la commande!
8.14.5 Connexion aux commandes de moteur pas à pas (impulse/direction)
Vous pouvez raccorder le variateur à une commande de moteur pas à pas indépendante
du constructeur. Le variateur est paramétré à l'aide du logiciel de mise en service (réduc-
teur électrique). Le nombre de pas est configurable, de sorte que le variateur peut être
adapté à des signaux impulsion-sens de n'importe quelle commande de moteur pas à
pas. Divers messages peuvent être émis.
Considérez le seuil de fréquence! Le branchement d’un codeur ROD offre une
meilleure compatibilité électromagnétique.
Profil de vitesse avec diagramme de signaux
