DECS-100 BESTCOMS™ Software
5-17

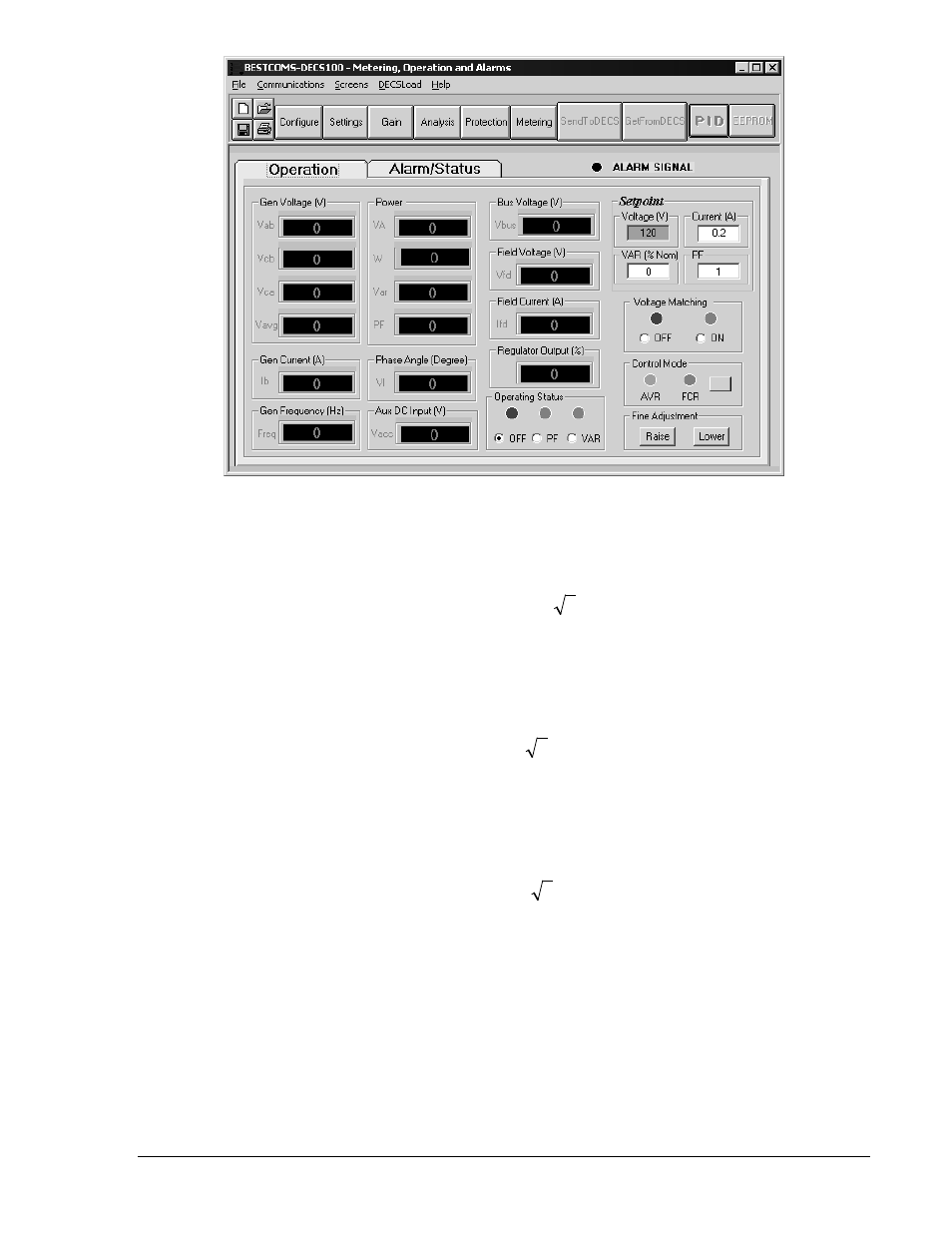

Figure 5-16. Ecran Mesure, Fonctionnement et Alarmes, onglet Fonctionnement
Puissance – VA . Cette valeur de mesure indique la puissance apparente et est le produit calculé de la
tension mesurée de la génératrice (VAVG), du rapport PT (saisi dans l’écran Configuration Système), du
courant mesuré de la génératrice (Ib), du rapport CT (saisi dans l’écran Configuration Système) et de la
racine carrée de 3. Voir Equation 5 1.
3
×
×
=
B
AVG
I
V
VA
Equation 5-1
Puissance - W. Cette valeur de mesure indique la puissance réelle et est le produit calculé de la tension
mesurée de la génératrice (VAVG), du rapport PT (saisi dans l’écran Configuration Système), du courant
mesuré de la génératrice (Ib), du rapport CT (saisi dans l’écran Configuration Système), de la racine
carrée de 3 et du cosinus de l’angle mesuré de phase. Voir Equation 5 2.
φ
cos
3
×
×
×
=
B
AVG
I
V
W
Equation 5-2
Puissance - Var. Cette valeur de mesure indique la puissance réactive et est le produit calculé de la
tension mesurée de la génératrice (VAVG), du rapport PT (saisi dans l’écran Configuration Système), du
courant mesuré de la génératrice (Ib), du rapport CT (saisi dans l’écran Configuration Système), de la
racine carrée de 3 et du sinus de l’angle mesuré de phase. Voir Equation 5 3.
φ
sin
3
var
×
×
×
=
B
AVG
I
V
Equation 5-3
Facteur de Puissance. Cette valeur de mesure indique le facteur de puissance et est le résultat calculé de
la division de la valeur de Puissance Réelle (W) par la valeur de Puissance Apparente (VA). Voir
Equation 5 4.
VA
W
PF
÷
=
Equation 5-4
Angle de Phase (Degré). Cette valeur de mesure indique la différence d’angle de phase (en degrés) entre
la tension de la génératrice et le courant de la génératrice.
Entrée CC Aux (V). Cette valeur de mesure indique le niveau de tension continue de contrôle appliquée
depuis un dispositif distant aux bornes A et B du DECS-100. La valeur affichée correspond au point de
consigne de tension de la génératrice.
