DECS-100 Interface Homme - Machine
9287570991 Rév. M
Génératrice va clignoter pendant 5 secondes lorsque le DECS-100 est remis en marche après un arrêt
pour perte de détection de la génératrice.
Limitation de Surexcitation
Ce LED s’allume lorsque le courant d’excitation dépasse la limite programmée de surexcitation. Il reste
allumé jusqu’à ce que l’état de surexcitation cesse ou que la durée de surexcitation se termine et que le
DECS-100 s’éteigne. Le LED de Limitation de Surexcitation va clignoter pendant 5 secondes lorsque le
DECS-100 est remis en marche après un arrêt de limitation de surexcitation.
Limitation de Sous-excitation
Ce LED s’allume lorsque la puissance réactive détectée (vars) diminue et se trouve en dessous de la
limite programmée de sous-excitation. Il reste allumé jusqu’à ce que l’état de sous-excitation cesse ou
que la durée de sous-excitation se termine et que le DECS-100 s’éteigne. Le LED de Limitation de Sous-
excitation va clignoter pendant 5 secondes lorsque le DECS-100 est remis en marche après un arrêt de
limitation de sous-excitation.
Mode Var/P.F. Actif
Ce LED s’allume pour indiquer que le DECS-100 fonctionne en mode de contrôle Var ou Facteur de
Puissance (P.F.). Le contrôle Var/Facteur de Puissance est activé via le logiciel BESTCOMS et lorsque
l’entrée par contact 52J/K est ouverte.
Mode Manuel Actif
Ce LED s’allume lorsque le DECS-100 fonctionne en mode Manuel. Le mode Manuel est activé via le
logiciel BESTCOMS.
Sous-fréquence Active
Ce LED s’allume lorsque la fréquence de la génératrice descend en dessous du point de consigne de
sous-fréquence et que le DECS-100 régule sur la courbe choisie de volts par hertz.
Port de Communication
Le port de communication est situé sur le panneau arrière et
est composé d’un connecteur femelle RS-232 (DB-9). Le port
de communication sert d’interface pour la programmation
(réglage) du DECS-100. La Figure 2-2 montre l’emplacement
du port de communication.
La programmation exige un câble de communication en série
neuf broches standard entre le DECS-100 et un PC
compatible IBM ou un ordinateur portable fonctionnant avec
le logiciel BESTCOMS. Le logiciel BESTCOMS est un
progiciel de communication basé sur Microsoft Windows
fourni avec le DECS-100. Une description détaillée de
BESTCOMS est proposé au Chapitre 5, Logiciel
BESTCOMS.
ATTENTION !
Il y a présence de tension mortelle sur le panneau arrière
lorsque le système est sous tension. Les branchements
du panneau arrière ne doivent se faire que lorsque
l’appareil est hors tension.

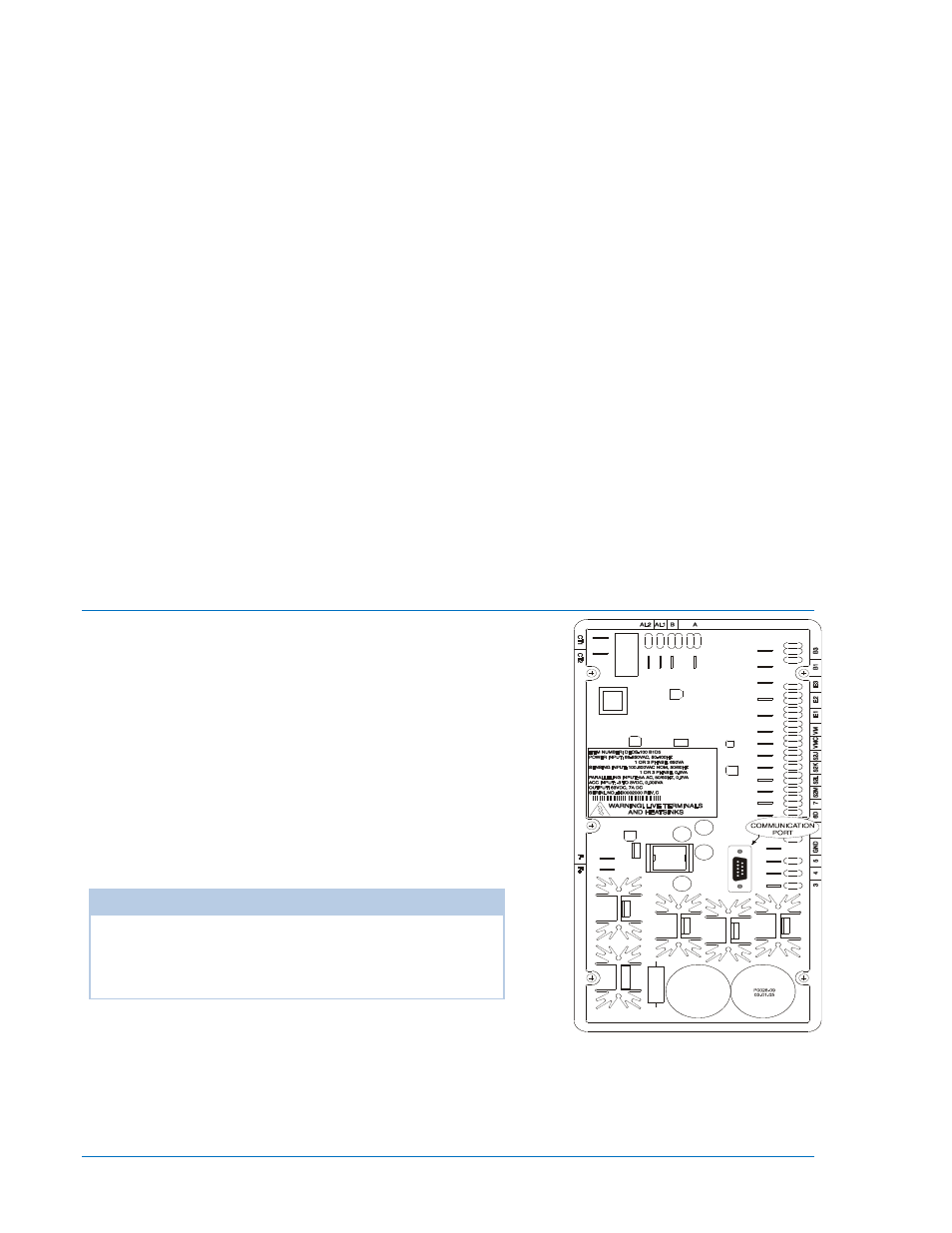

Figure 2-2. DECS-100
Port de Communication
