9287570991 Rév. M DECS-100 Interface Homme - Machine 2-1
SECTION 2
• INTERFACE HOMME-MACHINE
Introduction
L’interface homme-machine (HMI) du DECS-100 se compose de voyants sur le panneau frontal et d’un
port de communication sur le panneau arrière.
Voyants du Panneau Frontal
Les voyants du panneau frontal du DECS-100 sont composés de huit LED rouges. Les voyants sont
illustrés à la Figure 2-1 et décrits dans les paragraphes suivants.

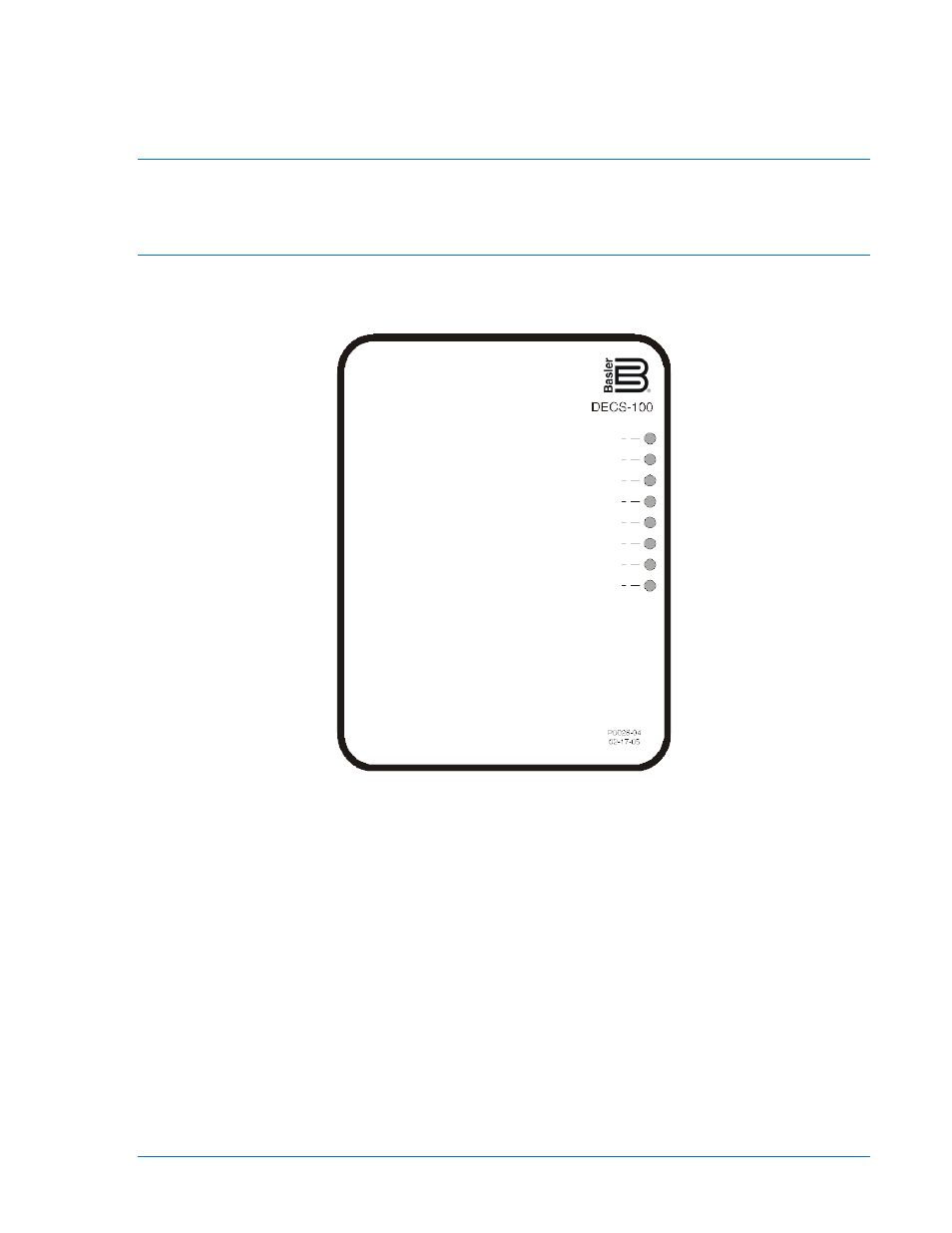

Figure 2-1. Description des Voyants du Panneau Frontal du DECS-100
Arrêt de Surexcitation
Ce LED s’allume lorsque la caractéristique de Protection contre la Surexcitation est activée et que la
tension d’excitation dépasse le point de consigne réglable pendant 10 secondes. Le DECS-100 va
s’arrêter lorsqu’un état de surexcitation est détecté. Le LED d’Arrêt de Surexcitation va s’allumer pendant
5 secondes lorsque le DECS-100 est mis en marche après un arrêt de surexcitation.
Surtension de la Génératrice
Ce LED s’allume lorsque la tension de sortie du générateur dépasse le point de consigne de réglage
pendant 0,75 seconde. Lorsqu’un état de surtension de la génératrice est détecté, les contacts de sortie
du DECS-100 se ferment et le DECS-100 s’arrête (si l’arrêt d’équipement est activé). Le LED de
Surtension de la Génératrice va s’allumer pendant 5 secondes lorsque le DECS-100 est mis en marche
après un arrêt de surtension de la génératrice.
Perte de Détection de la Génératrice
Ce LED s’allume lorsqu’une perte de la tension de détection de la génératrice est détectée. En cas de
perte de détection, les contacts de sortie du DECS-100 se ferment. Selon l’action préventive choisie, le
DECS-100 va soit s’arrêter soit se mettre en mode Manuel. Le LED de Perte de Détection de la
CONTROLEUR
D'EXCITATION
NUMERIQUE
ARRET DE SUREXCITATION
SURTENSION DE LA GENERATRICE
PERTE DE DETECTION DE LA GENERATRICE
LIMITATION DE SUREXCITATION
LIMITATION DE SOUS-EXCITATION
MODE VAR/P.F. ACTIF
MODE MANUEL ACTIF
SOUS-FREQUENCE ACTIVE
