DECS-100 Installation

4-7

Port de Communication

Le port RS-232 sur la panneau arrière utilise un connecteur femelle
DB-9. La Figure 4-4 indique les affectations des broches du port de
communication et le Tableau 4-4 indique les fonctions des broches du
connecteur RS-232. Un câble de communication standard terminé par
un connecteur mâle DB-9 est utilisé pour l’interface du PC avec le
DECS-100, comme indiqué par la Figure 4-5.

Figure 4-4. Affectations des

broches du port RS-232

Tableau 4-4. Fonctions des Broches du Port de Communication

Broche

Function

Nom

Direction

1

Aucune

Sans objet

2

Transmission de Données

TXD

Depuis le DECS-100

3

Réception de Données

RXD

Vers le DECS-100

4

Acune

Sans objet

5

Signal de Terre

GND

Sans objet

6

Acune

Sans objet

7

Acune

Sans objet

8

Acune

Sans objet

9

Acune

Sans objet

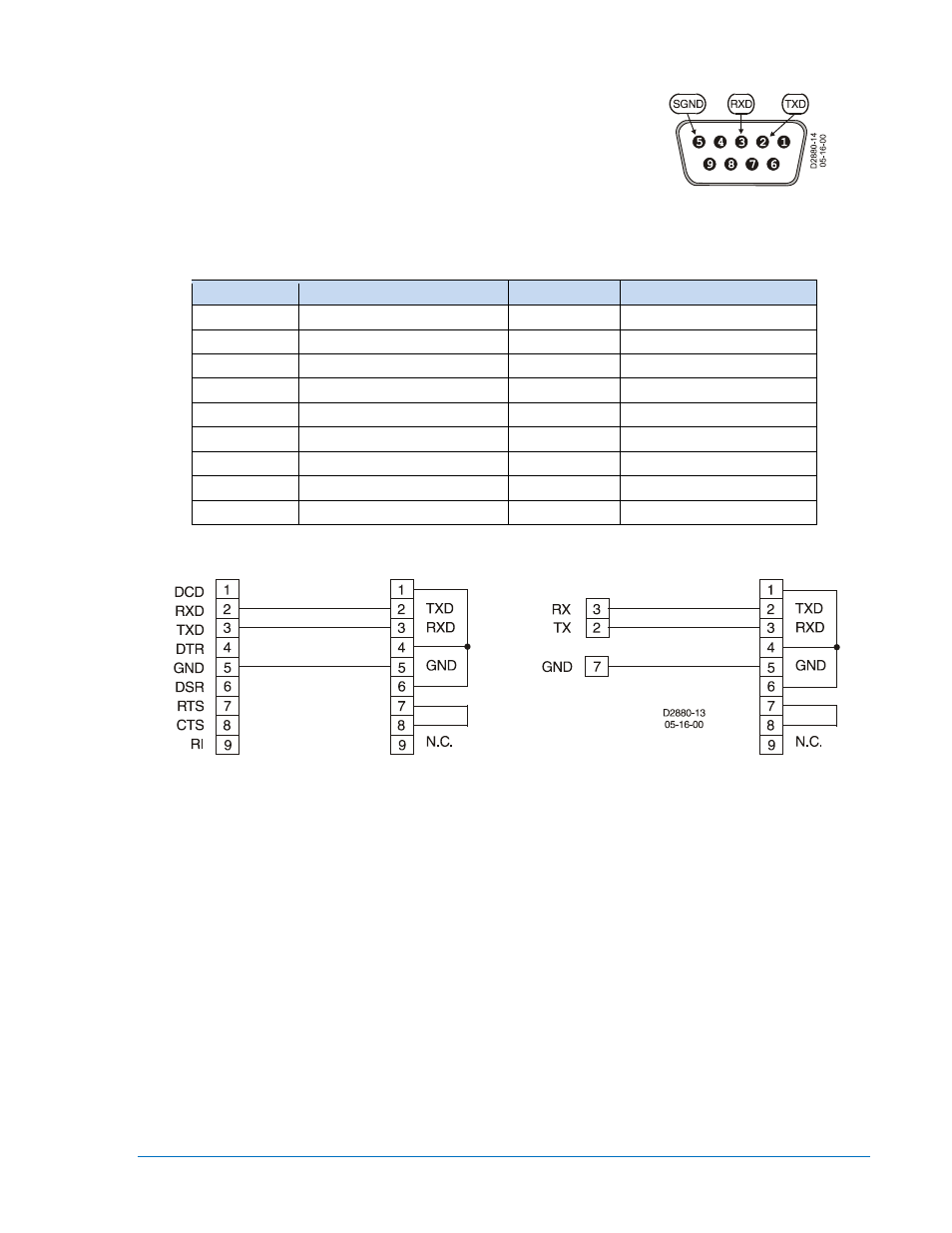

Figure 4-5. Connexions PC/DECS-100

Branchements du DECS-100 pour Applications Types

Les Figures 4-6 à 4-10 illustrent les applications types du DECS-100. La Figure 4-6 montre une
application où la puissance d’exploitation du DECS-100 est dérivée d’une génératrice à aimant
permanent (PMG) et une détection de tension triphasée est appliquée au DECS-100. La Figure 4-7
montre une autre application de PMG mais avec une détection de tension monophasée. La Figure 4-8
montre une application où la puissance d’exploitation du DECS-100 est dérivée de la sortie de la
génératrice (application shunt) et une détection de tension triphasée est appliquée au DECS-100. La
Figure 4-9 montre une autre application en shunt mais avec détection monophasée. La Figure 4-10
montre un DECS-100 alimenté par une source auxiliaire monophasée dans une application de mesure
triphasée.

La Figure 4-11 montre un schéma électrique type de deux génératrices en parallèle fonctionnant en mode
compensation de courant transversal (différentiel réactif). Les résistances indiquées ont une valeur de 0,1
ohm. Il s’agit d’une valeur typique pouvant être utilisée pour configurer la charge (assurez-vous que la
puissance nominale de la résistance est adaptée à l’installation).

DB-9 mâle du PC-AT 9

broches

DB-9 femelle du DECS-

100

Connexion DB-9 mâle du PC-AT 9 broches / DB-9

femelle du DECS-100

DB-25 mâle du PC-XT 25

broches

Connexion DB-25 mâle du PC-XT 25

broches / DB-9 femelle du DECS-100

DB-9 femelle du DECS-100
