Mode d'emploi du modem téléphonique Touchstone TM602
Prise en
Installation de la
Pilotes
Configuration
Connexion du modem téléphonique
AVERTISSEMENT: La connexion du modem téléphonique au câblage
téléphonique domestique existant doit être faite par un
professionnel. Les connexions physiques de l'opérateur de
téléphonie précédent doivent être supprimées et le câblage doit
être vérifié : la tension doit être nulle. L'annulation du service
téléphonique n'est pas appropriée. Si tel était le cas, une perte de
service et/ou des dommages permanents au modem téléphonique
risqueraient de survenir.
1 Branchez l'une des extrémités du câble coaxial sur la prise du câble (ou du
répartiteur) et l'autre sur le connecteur Cable (F) du modem téléphonique.
Vérifiez la solidité du branchement à la main, puis resserrez encore
davantage en appliquant 1/8 de tour avec une clé.
Remarque : pour un fonctionnement optimal, utilisez un câble coaxial RG-
6 de haute qualité et supprimez les répartiteurs ou réduisez leur nombre au
maximum entre le connecteur du câble et le modem téléphonique.
2 Branchez l'extrémité appropriée du cordon d'alimentation sur le connecteur
Power (G) du modem téléphonique et l'autre extrémité sur une prise
secteur.
Le voyant Power sur la façade du modem téléphonique s'allume et clignote
une seule fois (reportez-vous au tableau relatif aux DEL à la page 44). Si ce
n'est pas le cas, reportez-vous à la rubrique
.
3 Une fois le modem relié au câble coaxial et à l'alimentation électrique,
passez à l'une des étapes suivantes :
•
Établissement d'une connexion Ethernet
OU
•
Établissement d'une connexion USB
Remarque : ne branchez pas un même ordinateur aux ports USB et
Ethernet à la fois.

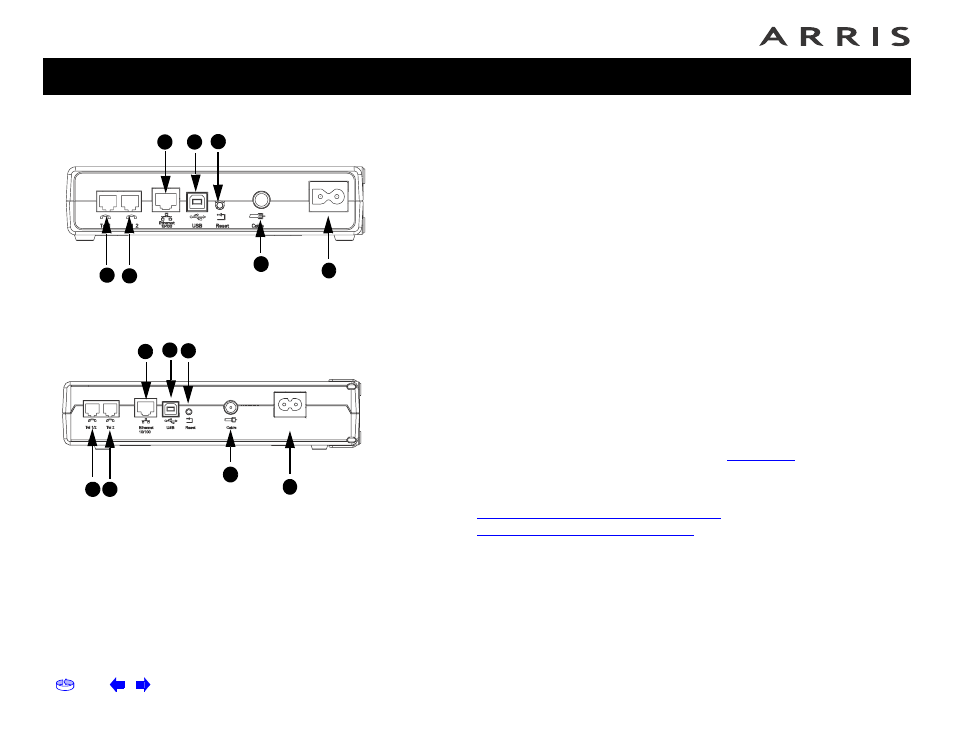

TM602A/B
E
D
C
A
B
F
G
TM602G/H
E
D
C
B
F
G
A
