SMART FADE™ Chapitre 10 : GUIDE DE PROGRAMMATION RS-232
PAGE 79

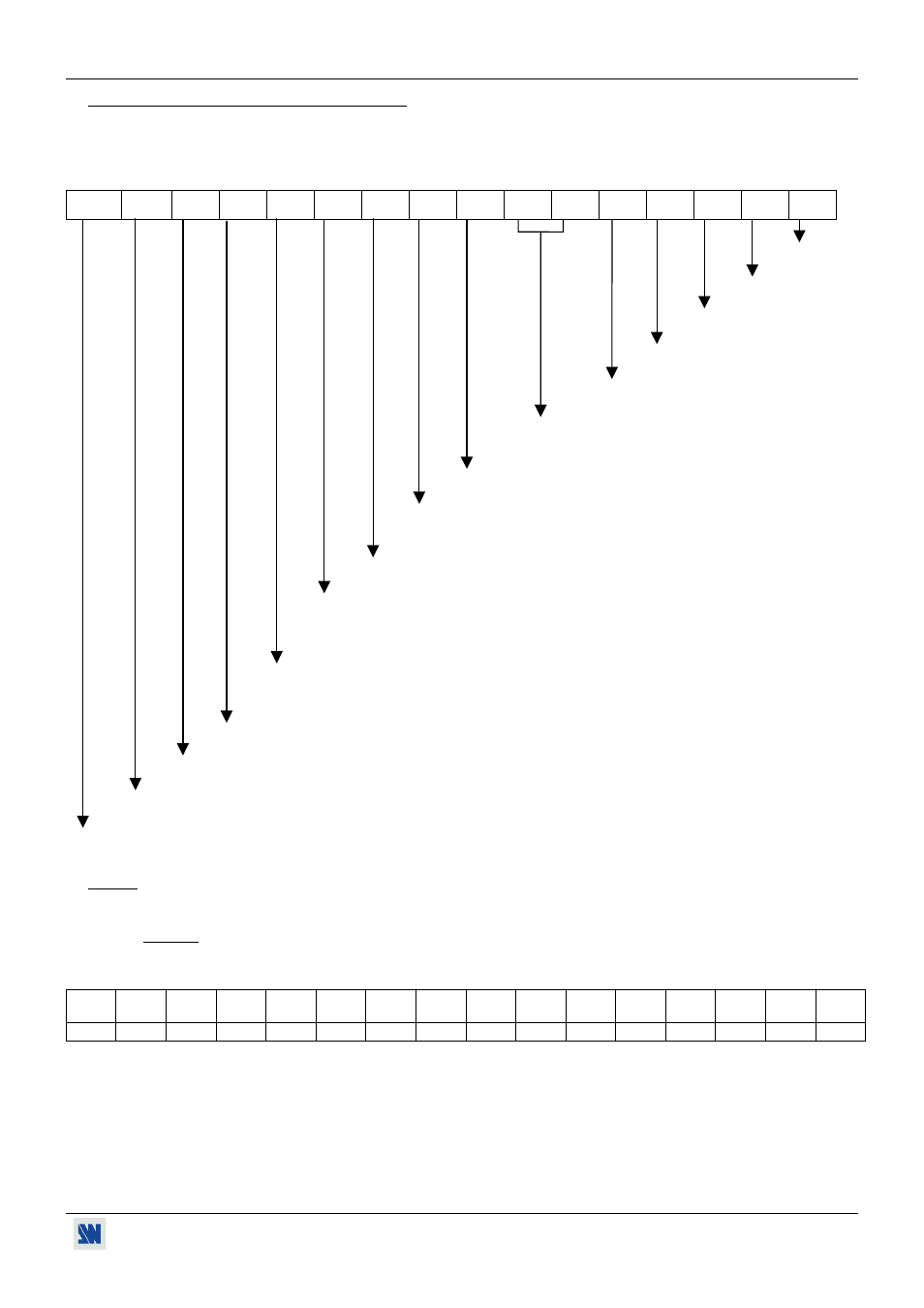

10-5. DESCRIPTION DES COMMANDES (suite)
i COMMANDES DIVERSES
• La commande Y est utilisée pour commander les fonctions : CUT, AUDIO MUTE, DEFAULT VALUE, FRONT
PANEL LOCK, FREEZE…(REPONSE : CMD----).
Bit 15
(32768)
Bit 14
(16384)
Bit 13
(8192)
Bit 12
(4096)
Bit 11
(2048)
Bit 10
(1024)
Bit 9
(512)
Bit 8
(256)
Bit 7
(128)
Bit 6
(64)
Bit 5
(32)
Bit 4
(16)
Bit 3
(8)
Bit 2
(4)
Bit 1
(2)
Bit 0
(1)
1 = Cut
Voir note d
1 = Audio Mute actif
1 = Agit sur Default Value
1 = Agit sur Preset
00 = Face avant activée
01 = Face avant désactivée
1 = Freeze actif
0 = Underscan
1 = Overscan
Réservé au fabricant
Durée du Noir en mode Non Seamless
0 = Court
1 = Long
0 = Extend Switch = Non
1 = Extend Switch = Oui
Réservé au fabricant
1 = Fade Automatique
1 = Fade Manuel
1 = Title
NOTE: Pour modifier un réglage il faut d'abord lire l'état de la commande, puis modifier la valeur du bit correspondant au
réglage à effectuer sans modifier la valeur des autres bits, et enfin renvoyer la nouvelle valeur.
Exemple : Si le réglage actuel est : Screen 4/3, Short, overscan, Unfreeze, face avant activée, et Audio mute OFF,
alors la valeur renvoyée est :
Bit 15
(32768)
Bit 14
(16384)
Bit 13
(8192)
Bit 12
(4096)
Bit 11
(2048)
Bit 10
(1024)
Bit 9
(512)
Bit 8
(256)
Bit 7
(128)
Bit 6
(64)
Bit 5
(32)
Bit 4
(16)
Bit 3
(8)
Bit 2
(4)
Bit 1
(2)
Bit 0
(1)
0 X X X X 0 X 1 0 0 0 0 X 0 X X
Maintenant si on souhaite désactiver la face avant, il faut passer le bit 5 à 1, sans changer la valeur des autres bits. Pour cela il
faut ajouter 32 à la valeur précédente.
