SMART FADE™ Chapitre 4 : MISE EN SERVICE
PAGE 47
Chapitre 4 : MISE EN SERVICE

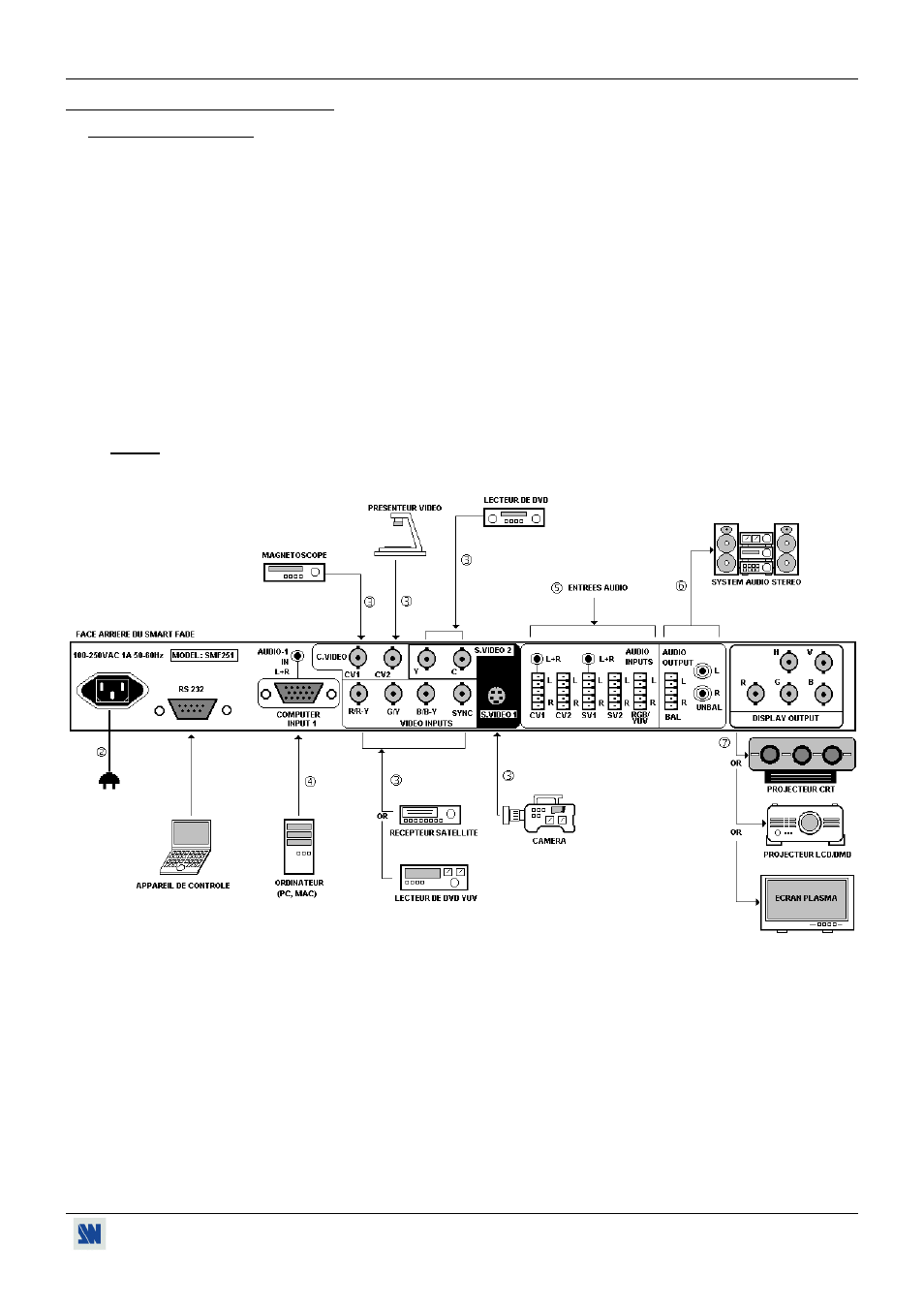

4-1. RACCORDEMENTS
c Eteignez tous les appareils avant d’effectuer les raccordements.
d Raccordez le cordon secteur à l’entrée secteur du SMART FADE
™
et à une prise secteur.
e Raccordez vos sources vidéo (Magnétoscope, lecteur de DVD, caméra, ...) sur les entrées "C.V 1, C.V 2, S.VIDEO
1, S.VIDEO 2 et RGB.S / COMPONENT (R-Y, Y, B-Y)".
f Raccordez votre ordinateur principal à l’entrée "COMPUTER INPUT 1", et votre second ordinateur à l'entrée
"COMPUTER INPUT 2" (face avant).
g Raccordez toutes vos sources audio aux entrées audio correspondantes (AUDIO INPUTS).
h Raccordez la sortie audio à votre système audio (amplificateur).
i Raccordez la sortie vidéo "DISPLAY OUTPUT" du SMART FADE
™
sur l'entrée DATA de votre afficheur
(projecteur, écran plasma).
j Mettez sous tension toutes vos sources, puis le SMART FADE
™
(interrupteur de la face avant sur I), et enfin votre
afficheur.
NOTE: Pour les opérations de commutation voir le Chapitre 5 : MODE OPÉRATOIRE.
