United States Stove Company 5520 - Manuel (Page 13)

13
COMMANDES DU PANNEAU
Les souffl antes et l’alimentation automatique en carburant sont commandées depuis un panneau
situé sur le côté droit du poêle. Les fonctions du panneau sont :
A. COMMANDE M/A
• Quand cette commande est actionnée le poêle s’allume automatiquement. Aucun autre
allumeur de feu n’est nécessaire. L’allumeur reste activé de 10 à 15 minutes, selon le
moment où la présence de feu est établie. Le feu doit prendre après 5 minutes environ.
• Le voyant vert situé au-dessus de la commande M/A dans le carré marqué ON/OFF va
clignoter durant la période d’allumage au démarrage.
• La sélection de puissance “Heat Level Advance” est inhibée durant cette période
d’allumage. Quand le précédent voyant vert reste allumé en permanence la puissance
de chauffe peut être ajustée au niveau voulu avec la commande.
REMARQUE : Si le poêle a été coupé, et que vous voulez le redémarrer pendant qu’il est
encore chaud, il faut maintenir activée la commande ON/OFF pendant 2 secondes.
B. COMMANDE D’ALIMENTATION EN CARBURANT
• Quand la commande “Fuel Feed” est actionnée et maintenue appuyée, le poêle va envoyer
continuellement des granulés dans le pot de combustion.
• Pendant que le système de vis sans fi n du poêle alimente en granulés, le voyant vert dans
le carré “Fuel Feed” sera allumé.
ATTENTION : N’UTILISEZ PAS CETTE COMMANDE EN FONCTIONNEMENT NORMAL CAR
CELA POURRAIT ÉTOUFFER LE FEU ET ENTRAÎNER UNE SITUATION DANGEREUSE.
C. COMMANDE DE VENTILATION RAPIDE
• La vitesse de ventilation dans la pièce varie directement en fonction du taux d’alimentation.
La commande “HIGH FAN” surpasse cette fonction de ventilation à vitesse variable. Elle
fi xe la vitesse de ventilation dans la pièce au maximum quelque soit le taux d’alimentation

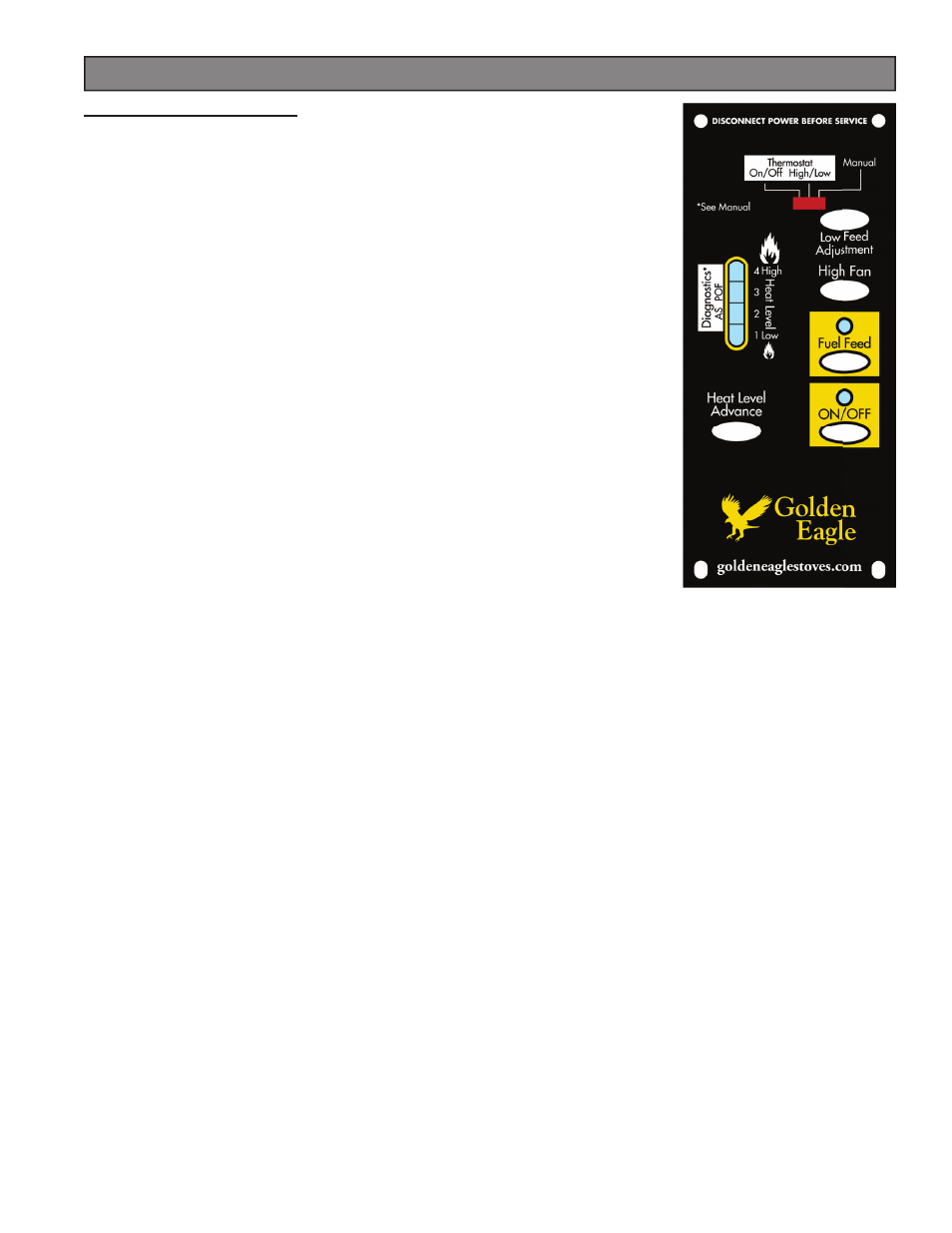

Panneau de commande
en carburant.
• Quand cette commande “HIGH FAN” est actionnée le ventilateur tourne à son réglage maximal.
• Quand cette commande est actionnée de nouveau, le ventilateur revient à son réglage de vitesse d’origine déterminé par le
réglage de “Heat Level Advance”.
D. COMMANDE D’ADAPTATION
Des granulés de carburant de taille/qualité différentes peuvent nécessiter un ajustement du réglage “1” d’alimentation sur la barre
de “Heat Level Advance”. C’est généralement un ajustement ponctuel selon le carburant utilisé. Cette commande permet trois
niveaux différents d’adaptation d’alimentation pour le réglage “1” uniquement. Il suffi t d’actionner la commande “RESET TRIM” pendant
le fonctionnement du poêle en réglage “1” et de regarder la barre.
• Les voyants “1” et “3” sont allumés sur la barre : le taux d’alimentation faible est à son plus bas niveau (environ 0,4 kg/h).
• Le voyant “1” est seul allumé sur la barre : le taux d’alimentation faible est à son niveau normal.
• Les voyants “1” et “4” sont allumés sur la barre : le taux d’alimentation faible est à son plus haut niveau.
REMARQUE : Quand le poêle est réglé sur “1” les valeurs d’adaptation sont indiquées dur la barre de “RESET TRIM”. Par exemple
si l’ajustement a été mis au plus bas niveau, chaque fois que le poêle est réglé sur chauffage faible les voyants “1” et “3” seront
allumés sur la barre.
E. PROGRESSION DU NIVEAU DE CHAUFFE
• Quand cette commande est actionnée elle règle le taux d’alimentation en granulés, donc la puissance de chauffe de votre poêle.
Ces niveaux vont progresser de façon incrémentale sur la barre indicatrice, en allant de “1” à “4”.
REMARQUE : Quand vous baissez la puissance de chauffe de plusieurs niveaux (de 4 à 1), actionnez la commande “High Fan” pour
ventiler à pleine puissance au moins 5 minutes, afi n d’éviter que le poêle ne fasse déclencher son thermodisque pour température
trop forte. S’il se déclenchait, consultez “DISPOSITIFS DE SÉCURITÉ”.
