12
REMARQUE : Les dimensions depuis le sol de vos tuyaux
d’entrée et sortie de poêle sont approximatives et peuvent
varier selon votre installation.

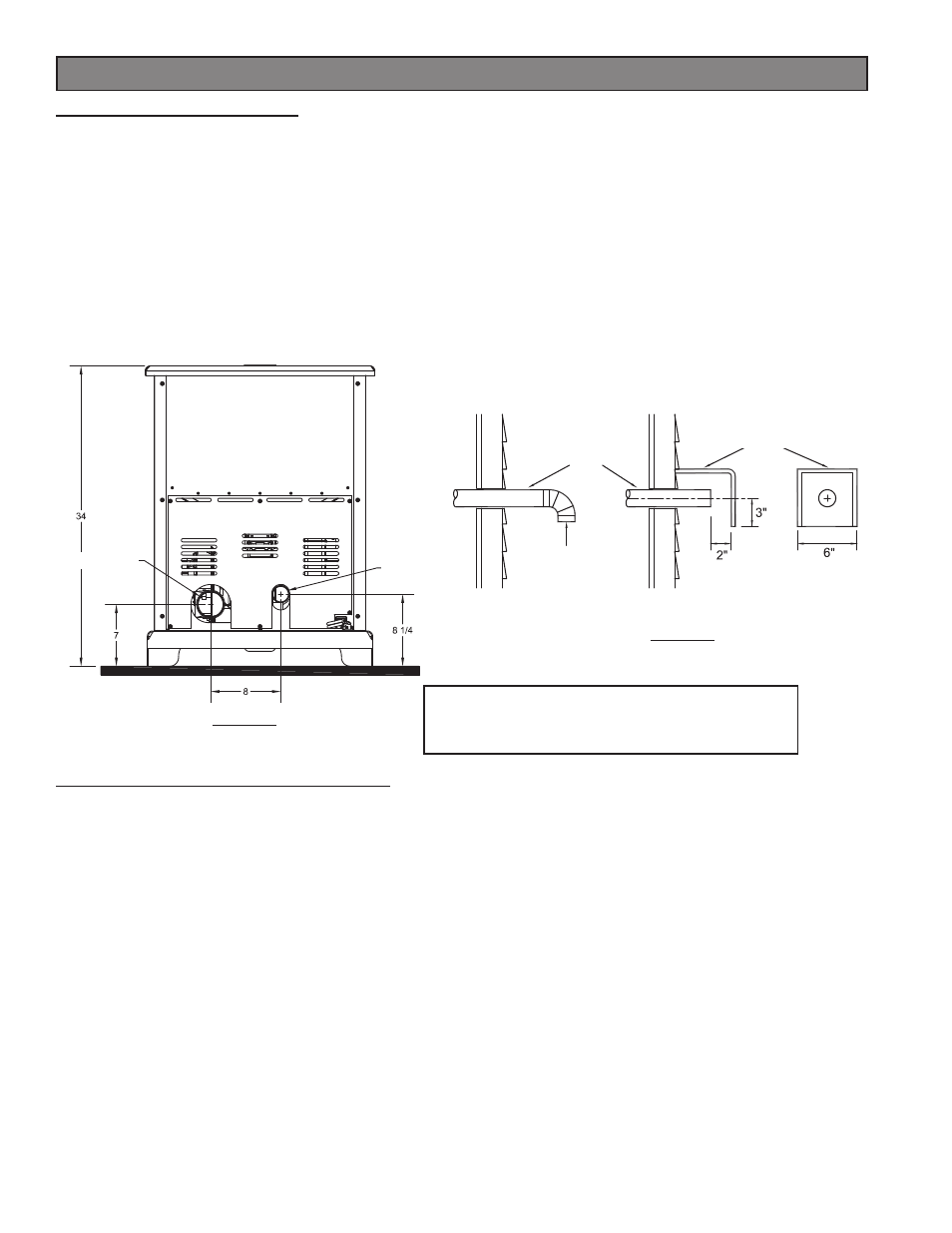

FIGURE 9
TERMINAISON TYPE POUR AIR FRAIS
FIGURE 8
EMPLACEMENTS DE SORTIE/ENTRÉE
FOURNITURE D’AIR EXTÉRIEUR (optionnel, sauf si l’installation est dans une maison mobile)
Suivant l’emplacement et la construction de la maison, de l’air extérieur peut être nécessaire pour une performance optimale.
Du tuyau métallique (rigide ou fl exible) doit être utilisé pour l’installation d’apport d’air extérieur. Le tuyau en PVC n’est pas approuvé
et ne doit jamais être utilisé.
Il FAUT utiliser un pare-vent au-dessus de la terminaison du tuyau de prise d’air extérieur, ou un coude à 90°, ou une inclinaison à
l’opposé des vents dominants, quand du tuyau est installé pour l’air au travers du côté d’un bâtiment. La terminaison de la prise d’air
extérieur DOIT être à au moins 1 pied (30 cm) à l’écart de la terminaison du système d’évacuation.
Le tuyau pour prise d’air extérieur de votre poêle fait 2 pouces (50,8 mm) de diamètre extérieur. Le tuyau extérieur de connexion
doit faire au moins ce diamètre. Sa connexion ne doit PAS restreindre la quantité d’air disponible pour votre poêle. Ce tuyau doit être
aussi court et rectiligne que possible, et doit s’adapter par-dessus, et non en dedans, de la connexion pour air extérieur du poêle.
BESOINS SPÉCIAUX POUR MAISON MOBILE
 AVERTISSEMENT! - NE FAITES PAS D’INSTALLATION DANS UNE CHAMBRE
 ATTENTION! - IL FAUT PRÉSERVER L’INTÉGRITÉ STRUCTURELLE DE LA MAISON MOBILE (PLANCHER, CLOISONS,
PLAFOND/TOIT).
 UN DÉTECTEUR DE FUMÉE FONCTIONNEL DOIT ÊTRE INSTALLÉ DANS LA MÊME PIÈCE QUE CE PRODUIT.
 IL DOIT ÊTRE INSTALLÉ À AU MOINS 15 PIEDS (4,57 M) DE L’APPAREIL AFIN D’ÉVITER LE DÉCLENCHEMENT INJUSTIFIÉ
DU DÉTECTEUR LORS DU RECHARGEMENT.
En plus des besoins précédemment détaillés pour l’installation, les installations en maison mobile doivent respecter ceux-ci :
• Le chauffe-eau doit être boulonné en permanence au sol par les trous prévus à la base.
• Le poêle doit être en permanence fi xé au plancher.
•
Le poêle doit être électriquement relié à la terre via le châssis en acier de la maison mobile avec un fi l de cuivre calibre 8, en
utilisant une rondelle crantée ou éventail pour pénétrer la peinture ou le revêtement protecteur et assurer la liaison de terre.
• La ventilation doit être en “PL” de 3 ou 4 pouces et sortir d’au moins 36 pouces (914 mm) au-dessus de la ligne de toit de la
maison, et doit s’installer avec un coupe-feu de toit listé UL et un chapeau de pluie.
• Quand vous déplacez votre maison mobile, toute la ventilation extérieure doit être démontée jusqu’à ce que la maison soit de
nouveau à emplacement fi xe. Après le déménagement, toute la ventilation peut être réinstallée et solidement fi xée.
• Une prise d’air à l’extérieur est obligatoire pour une installation en maison mobile. Consultez votre revendeur pour l’achat.
• Vérifi ez auprès de vos autorités locales pour la construction si d’autres normes sont applicables.
Installation
TUYAU D’ÉVACUATION
PARE-VENT
Ø INT. 1-7/8”
ADMISSION D’AIR
FRAIS
