11. Verrouillez le panneau supérieur (1) aux panneaux latéraux
(2) en utilisant les articles 3 et 4 afin que toutes les surfaces
soient bien au même niveau.
12. Assemblez les bandes décoratives. Elles consistent de 3
pièces ; une partie gauche (6), une droite (5) et une autre
supérieure divisée en 2 (gauche (8) et droite (7)). Ces différ-
entes pièces sont jointes par des connecteurs de coin (11-12)
et deux connecteurs droits (9-10). Celles-ci glissent dans un
emplacement au dos des panneaux et sont fixées avec deux
vis (13) pour chaque pièce.
INSTRUCTIONS D’ASSEMBLAGE suite...
13. Les bandes décoratives glissent sur l’habillage et sont fixées
à la base de chaque côté avec une vis à métal.
14. L’habillage, une fois assemblé, est alors glissé par dessus
l’appareil. Des entailles dans les deux panneaux latéraux
accommodent des encoches situées en haut de l’appareil
(figure 6).
15. L’habillage est tenu en place grâce à deux ressorts situés en
haut à chaque coin de l’appareil (figure 6).
16. Connectez le cordon d’alimentation de la soufflerie à la prise.
17. Les briques réfractaires rallongent la vie de votre insert et
rayonne la chaleur de façon plus égale. Si des briques ré-
fractaires ont été enlevées pour positionner l’appareil, il faut
les replacer avant d’allumer l’appareil. Voir figure 7 pour la
bonne orientation et le positionnement correct. Installez en
premier la rangée de briques située à l’arrière suivie par celle
de chaque côté et enfin les briques réfractaires situées entre
chaque côté.
ATTENTION : RISQUE D’INCENDIE !
• RepLacez Les bRIques RéfRacTaIRes avanT
D’ALLUMER L’INSERT. POSITIONNEZ LES BRIQUES
RÉFRACTAIRES AFIN D’ÉLIMINER LES ÉCARTS ENTRE
LES BRIQUES.
• n’uTILIsez jamaIs ceT appaReIL quanD une
BRIQUE RÉFRACTAIRE EST CRAQUÉE OU MAN-
QUANTE.
• éLoIgnez Les meubLes eT auTRes maTéRIaux In-
FLAMMABLES DE L’INSERT ET EN DEHORS DES DÉ-
GAGEMENTS MINIMAUX.
1
2
2
6
5
7
8
3
4
9
10
11
12
13

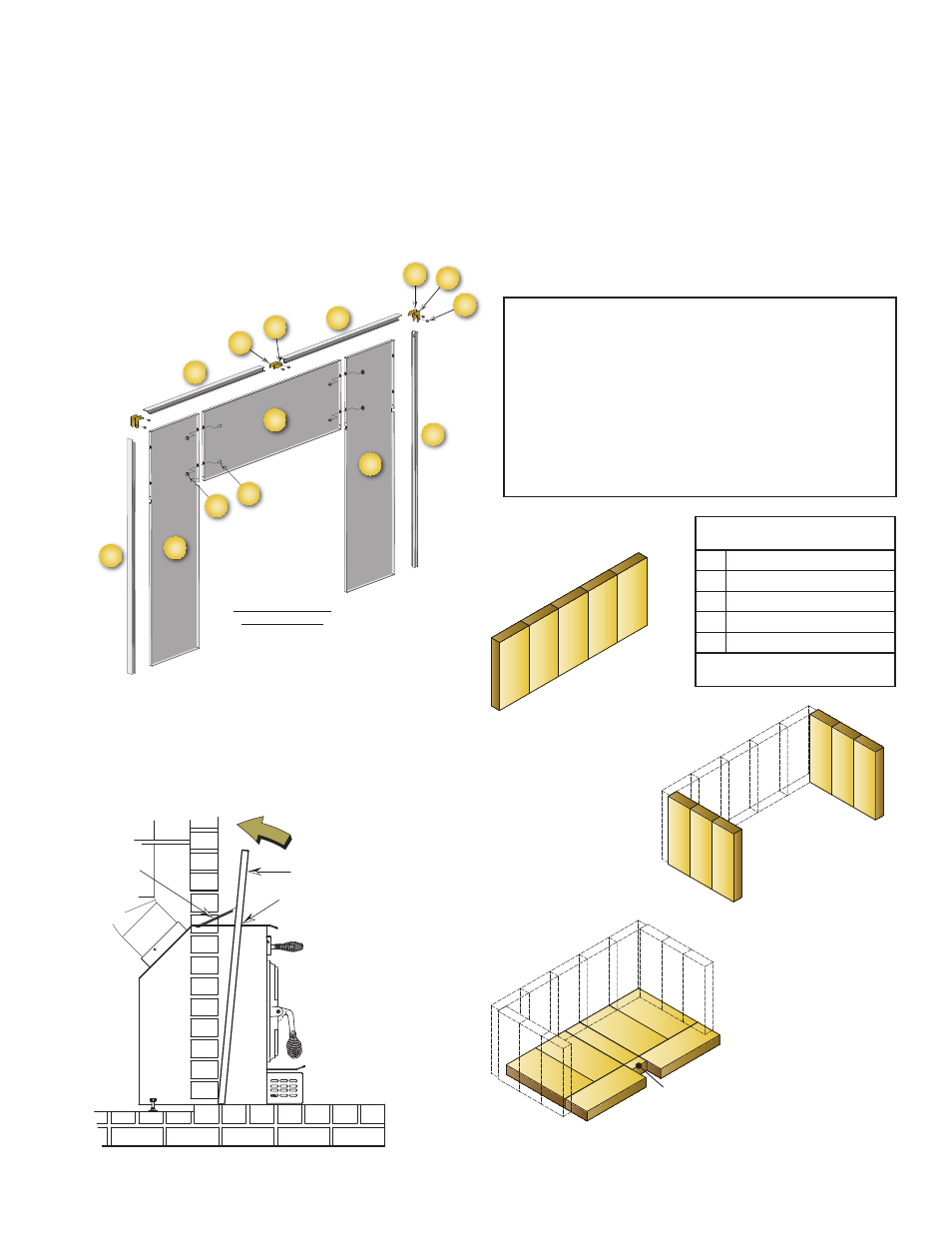

SURROUND ASSEMBLY
VIEW FROM BACK
SPRING
SURROUND
Slots in surround
slide of firebox top
Figure 6. Surround Installation
A
A A
A A
B B
B
B B
B
A A
A A
D
C
C
E
Dimensions d’une brique réfractaire :
pouces (1 pouce = 2.52 cm)
A 4.50” x 9.00”
B 3.33” x 9.00”
C 3.38” x 9.00”
D 2.25” x 9.00”
E 1.25” x 2.25”
Observation : L’épaisseur de chaque
brique réfractaire est 1,25”.
Figure 7a - Arrangement des
briques réfractaires à l’arrière.
5 briques de TAILLE A
Figure 7b - Arrangement des
briques réfractaires sur les
côtés
6 briques de TAILLE B
Figure 7c - Arrangement des
briques réfractaires entre les 2
côtés.
4 briques de TAILLE A
2 briques de TAILLE C
1 briques de TAILLE D
1 brique de TAILLE E
ASSEMBLAGE DE
L’HABILLAGE -
VUE DE DERRIÈRE
Figure 6. Installation de l’habillage
RESSORT
HABILLAGE
Entailles dans l’habillage
glissent sur le dessus de
l’insert
