6 Ussc
INSTRUCTIONS D’ASSEMBLAGE
LES OUTILS ET LES MATÉRIAUx REQUIS POUR L’INSTALLATION
OUTILS
• Crayon gris
• Mètre
• Cisaille de ferblantier
• Perceuse : Manuelle ou Électrique
• Mèche de 0.3 cm de diamètre (pour les vis autotaraudeuses)
• Tournevis (à tête fendue et cruciforme)
• Tourne Ecrou de 14 mm ou clé à rochet avec un embout de 14 mm
ATTENTION : CET APPAREIL EST LOURD. UTILISEZ L’AIDE
DE QUELQU’UN ET LES TECHNIQUES CORRECTES DE
LEVAGE LORS DU DÉPLACEMENT DE CET APPAREIL.
1. Nettoyez l’ouverture du foyer et enfermez les cendres dans
un récipient métallique fermé. Voir les Instructions de Sécu-
rité, #16 (page 2).
2. Installez un conduit/gaine de cheminée continu en acier
inoxydable de diamètre minimal de 152 mm. La gaine doit
s’étendre jusqu’au sommet de la cheminée. Utilisez unique-
ment des conduits/gaines qui répondent aux normes de sé-
curité. Suivez les instructions d’installation du conduit/gaine
fournies par le fabricant.
3. Enlevez ou verrouillez le registre de foyer dans la position
ouverte. Observation : La plaque de maçonnerie pourrait être
enlevée pour accommoder le conduit/gaine de cheminée
si ceci n’affaiblit pas tout élément structurel du foyer ou du
conduit de cheminée, ni réduit la protection des matériaux
inflammables conformément aux normes de construction.
Consultez les autorités locales ou les services incendie avant
de faire ceci.
4. Enlevez l’appareil de sa palette, enlevez tous les emballages
et tout article stocké dans l’insert.
5. AVERTISSEMENT : N’importe quel insert qui a eu des pièces
enlevées ou modifiées pour accommoder l’installation de cet
appareil DOIT avoir une plaque permanente, placée dans
un endroit visible, avertissant que l’insert n’est plus apte à
la combustion solide. Attachez cette plaque sur le foyer de
façon permanente et visible.
6. Positionnez l’appareil dans l’ouverture du foyer jusqu’à ce
que la lèvre supérieure de la chemise d’air soit alignée avec
la façade du foyer.
8. Nivelez l’appareil en ajustant les vis à l’arrière de l’appareil.
9. Connectez le conduit/gaine de cheminée à l’appareil en
utilisant un adaptateur en acier inoxydable installé à l’aide
d’un minimum de 3 vis autotaraudeuses. Le conduit/gaine
DOIT être attaché avec l’extrémité mâle (ou ondulée) de
l’adaptateur à l’intérieur de la buse de l’appareil pour per-
mettre la condensation et/ou le ruissellement de créosote
dans l’insert.
10. Assemblez l’habillage. Posez les panneaux avec le côté face
vers le bas sur un tapis ou toute autre surface douce afin
de protéger la finition des pièces lors de leur assemblage.
L’habillage consiste de deux panneaux latéraux, un panneau
supérieur et de bandes décoratives.
MATÉRIAUX
(Observation : Les articles suivants ne sont pas inclus avec votre insert).
Plaque de Protection du revêtement de sol spécifiée : 60 x 90 cm.
Conduit/Gaine de cheminée spécifié continue et en acier inoxyd-
able.
Adaptateur en acier inoxydable (connecte le conduit/gaine à la
buse de l’insert).
Vis autotaraudeuses de 1,25 cm.
Ciment réfractaire (le fabricant recommande Rutland Code 78 ou
une équivalence).

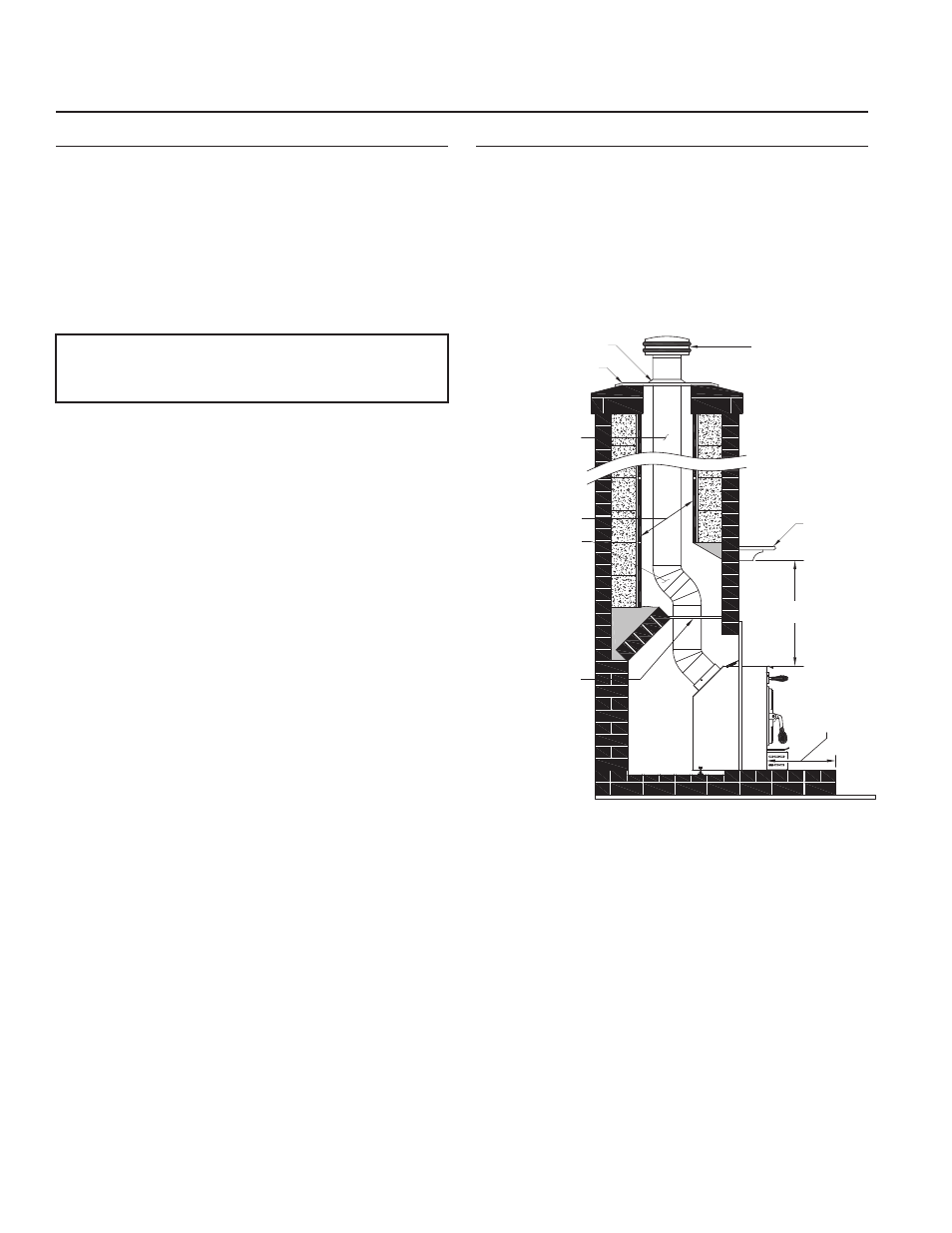

COLLET DE SOLIN
SOLIN (NON COMBUSTIBLE) AVEC
JOINT DE SILICONE
CHAMBRE SCELLÉE : CET
ESPACE DOIT ÊTRE SCELLÉ
AVEC UN MATÉRIAU NON
COMBUSTIBLE POUR
EMPÊCHER L’ENTRÉE DE
FUMÉE DANS LES PIÈCES À
VIVRE. IL FAUT CEPENDANT
PRÉVOIR DES ACCOMMODA-
TIONS POUR L’INSPECTION ET
LE NETTOYAGE.
CONDUIT DE CHEMINÉE DE
MAÇONNERIE.
GAINE/DEVOIEMENT FLEXIBLE
DE 15 CM DE DIAMÉTRE.
GAINE EN ACIER INOXYD-
ABLE UL 1777 : INSTALLÉE
JUSQU’AU CHAPEAU DE
LA CHEMINÉE. SUIVEZ
LES INSTRUCTIONS
D’INSTALLATION DU
FABRICANT.
CHAPEAU DE PLUIE
LINTEAU
(INFLAMMABLE)
RESPECTEZ LE
DÉGAGEMENT MINIMAL
PLAQUE DE
PROTECTION DU
SOL (RESPECTEZ LE
DÉGAGEMENT MINIMAL)
CHEMINÉE DE MAÇONNERIE
