2�- Connecter l’alimentation du tableau et vérifier que le display du régulateur s’éclaire immé-
diatement.
Dans le cas contraire, arrêter et vérifier le point précédent.
3�- Vérifier l’indication de cos φ du régulateur.
Si l’indication est hors du rang 0,5 à 1, il existe le soupçon que le transformateur de courant et/
ou l’alimentation du régulateur soient mal connectés.
Le régulateur
Computer Max 6f 12Vdc (
) utilise un seul transformateur de courant.
Sa connexion est effectuée selon la
(il est recommandé de placer le transformateur
de courant sur la phase L1 et il faut prendre l’alimentation de tension des phases L2 et L3).

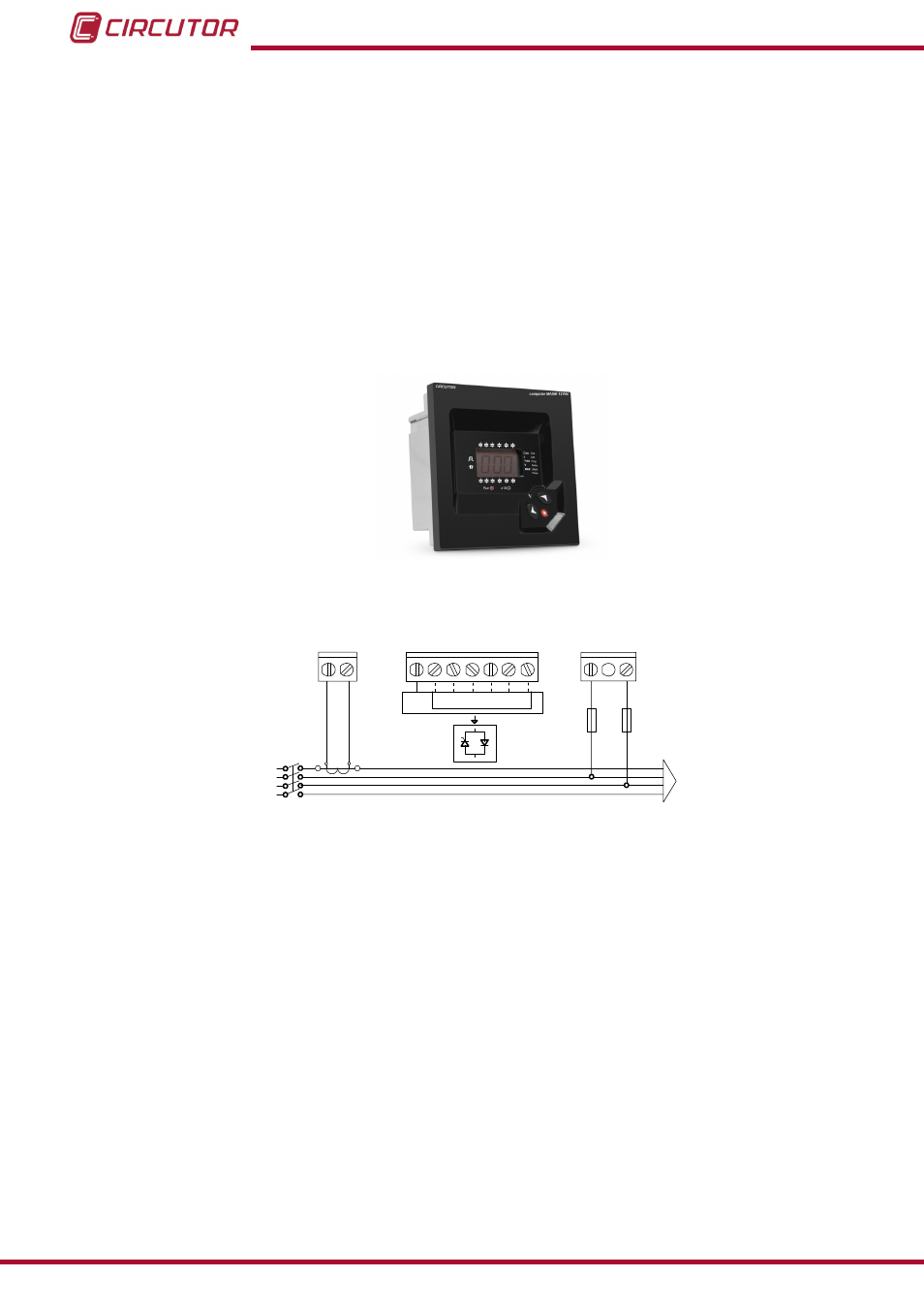

Figure 12 : Régulateur Computer Max (photo à titre d’exemple ; il peut ne pas coïncider avec le modèle employé sur
l’équipement)
-
+ C1 ... C6
-
L1
L2
L3
N
POWER
SUPPLY
0
1 2 3 4 5 6
400 V ac
A B
P1
P2
S1
S2
C
D
Figure 13 : Connexion du régulateur Computer Max
4�- Après s’être assuré que le régulateur est bien connecté, procéder au réglage des paramè-
tres du régulateur pour l’installation que l’on tente de compenser.
Pour ce faire, suivez les instructions du manuel ou du guide rapide du régulateur, qui est joint
à la batterie.
