3.9.- CONNEXION DU TRANSFORMATEUR DE COURANT (TC)
Il faut placer un transformateur de courant (TC) extérieur à la batterie des
condensateurs, en mesurant le courant total de la charge plus celui propre
à la batterie (Figure 8)�
Le transformateur standard doit avoir une sortie nominale de 5 A dans le secon-
daire.
Il est conseillé de connecter le TC à la phase L1 avec le sens du courant de P1
à P2 ( Figure 8 ) et connecter le secondaire (bornes S1, S2) aux bornes du même
nom de la batterie ( Figure 8 ).
Éviter le passage de courant par le primaire du TC avant de connecter le secon-
daire aux bornes S1 S2 de la batterie.
Si vous devez installer le TC avec l’installation en charge, court-circuiter S1 et S2
tant qu’elles ne seront pas connectées à la batterie.
La valeur du courant de primaire du TC doit être égal ou un peu supérieur au calibre de
l’interrupteur général de l’installation. Ainsi donc, le TC doit pouvoir mesurer l’intensité maxima-
le dont la consommation par la totalité des charges à compenser est prévisible.

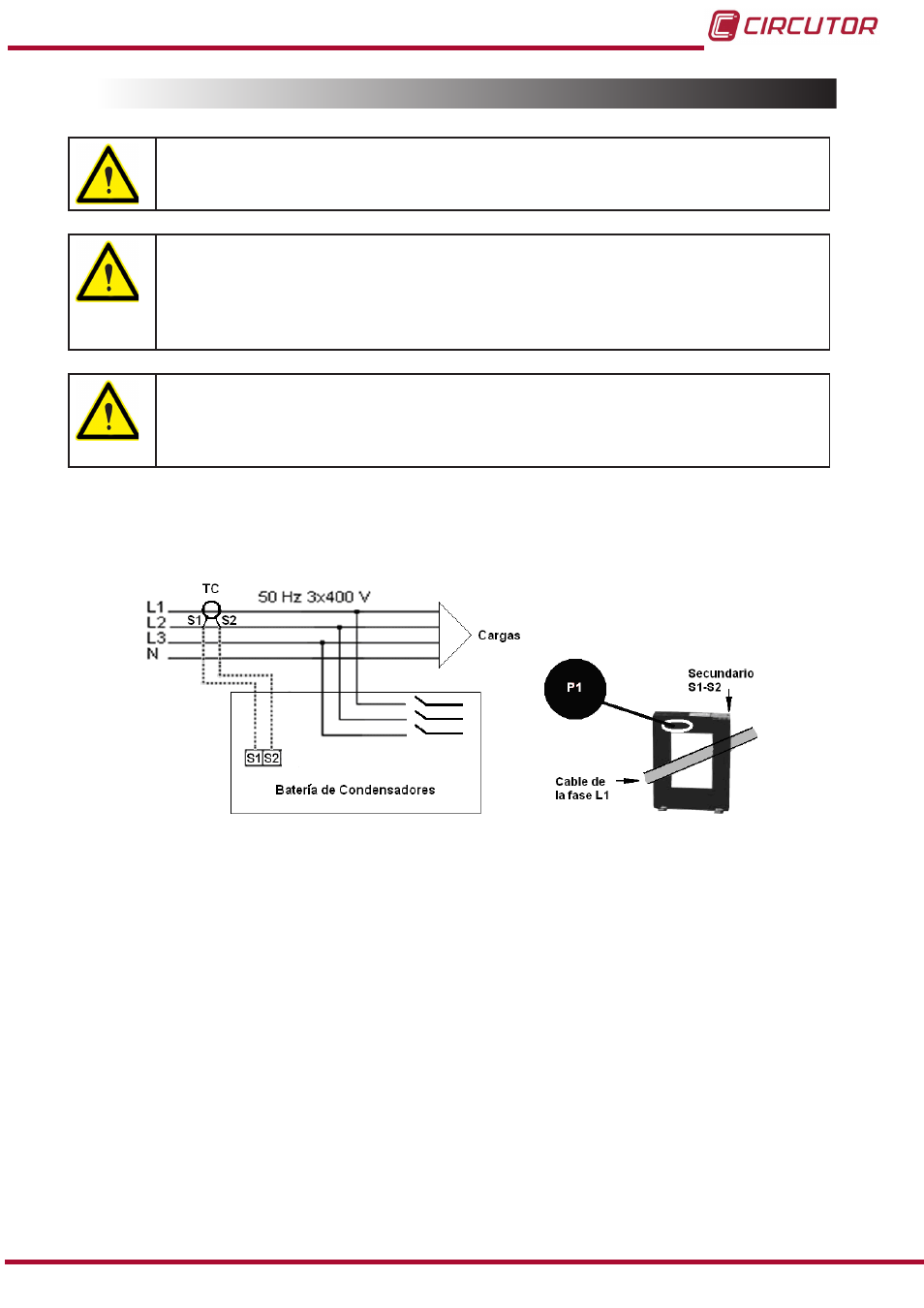

Figure 8 : Installation du transformateur de courant (TC) externe
Le point de connexion du TC pour une batterie qui compense l’ensemble d’une installation est
à la suite de l’interrupteur général de l’installation.
Pour éviter une atténuation excessive du signal, il est recommandé que la section minimale des
câbles de secondaire (bornes S1, S2) soit, au moins, de 2,5 mm 2 .
