3.6.- ÉLÉMENTS SECTIONNEURS ET DE PROTECTION EXTERNES
La batterie de condensateurs dispose d’un sectionneur manuel tétrapolaire interne, mais elle
devra être raccordée à une ligne qui disposera d’un interrupteur automatique et, conformément
au REBT, et en fonction du régime de neutre de l’installation, également d’une protection diffé-
rentielle en tête.
Les éléments de protection, sectionneurs et/ou interrupteurs qui sont ajoutés à
l’extérieur de la batterie devront être dimensionnés comme minimum pour sup-
porter un courant 1,5 fois supérieur à celui indiqué sur l’étiquette (REBT, ITC-
BT-48).
Dans le cas d’installer un élément de protection différentielle spécial pour la bat-
terie, celui-ci doit être réglable quant à sensibilité et retard du déclenchement.
Pour des batteries de condensateurs équipées avec un régulateur standard qui mesure le cou-
rant en une seule phase, il est recommandé que le transformateur de courant (TC) soit placé
sur la phase qui va à L1 (câble noir).
Les sorties S1 et S2 du TC doivent être connectées aux bornes du même nom de la batterie.
Pour plus de détails sur la connexion du TC, voir section
« 3.9.- CONNEXION DU TRANSFOR-
3.7.- TENSION AUXILIAIRE DE COMMANDE
Les modèles standards des batteries
OPTIM EMS-C n’exigent pas une tension auxiliaire de
commande ou de manœuvre.
3.8.- CONNEXION DU CÂBLE DE TERRE
Connecter la borne de terre de la batterie, logée sur le panneau de manœuvre de l’équipement
) à la prise de terre extérieure.
La section du câble de terre sera sélectionnée selon les limites des intensités admissibles éta-
blies dans le REBT (ITC-BT-19 – Installations intérieures ou réceptrices).

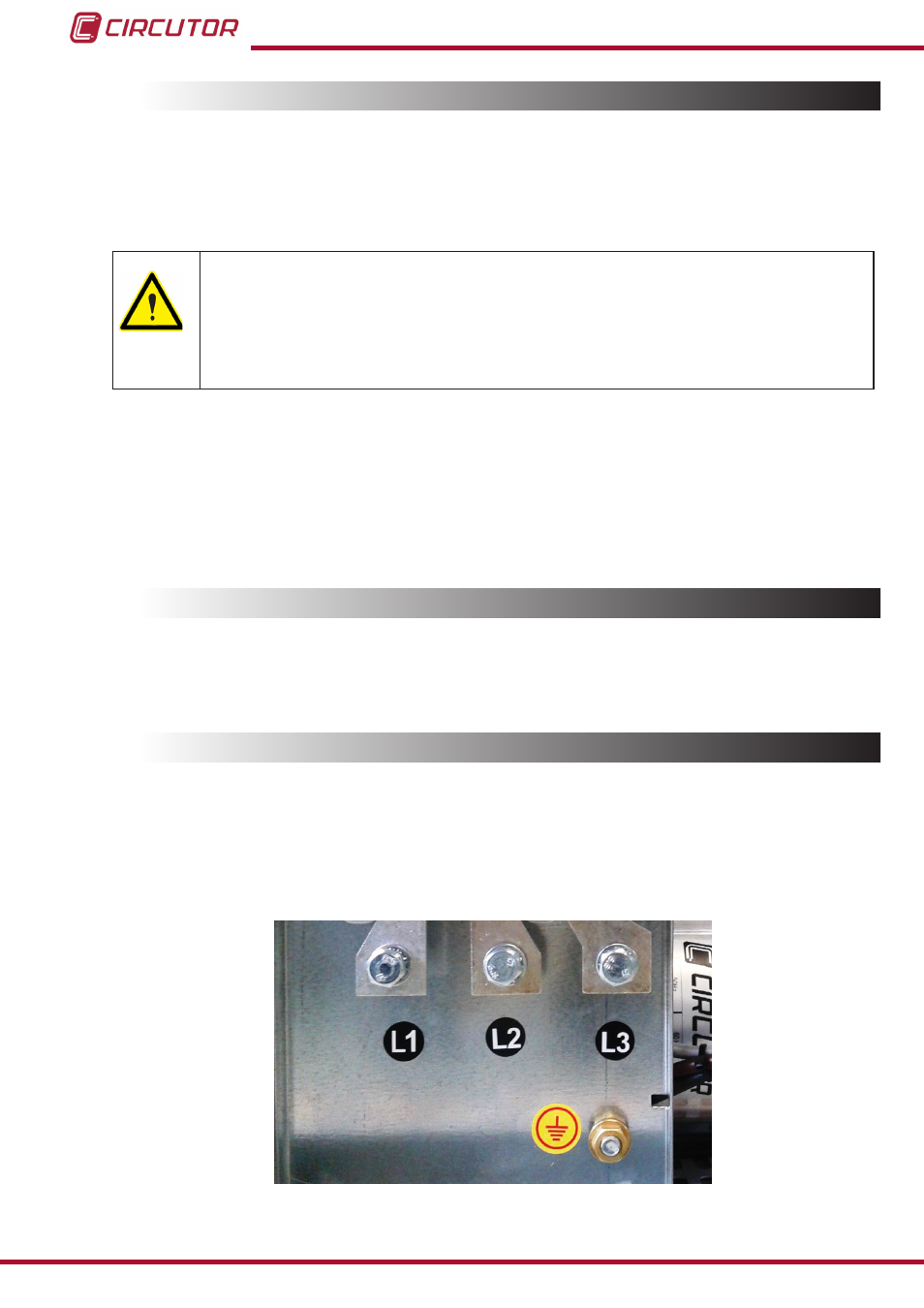

Figure 7 : Borne de mise à la terre extérieure des batteries OPTIM EMS-C
