3.4.- CONNEXION DE LA BATTERIE DES CONDENSATEURS AU RÉSEAU
Vérifier que la tension nominale de la batterie des condensateurs coïncide avec
la tension entre phases du réseau auquel il doit être raccordé.
Dans ce sens, voir la section
et vérifier sur l’étiquette la
valeur de tension
Un et fréquence fn nominale de la batterie EMS-C.
Pour l’entrée des câbles à l’armoire de la batterie, utiliser toujours l’entrée prépa-
rée à cet effet, située sur la base de l’armoire, à gauche (vue avant).
Ne pas usiner d’autres parties de l’armoire pour le passage des câbles ou pour
des supports.
L’usinage produit des copeaux qui peuvent provoquer des courts-circuits.
3.5.- CIRCUIT DE PUISSANCE
Connecter les bornes d’entrée L1, L2 et L3 (circuit de puissance) au réseau avec des câbles à
la section adéquate, selon REBT, ITC-BT-19.
Généralement, les câbles des phases suivent le code de couleurs suivant : L1 (noir), L2 (ma-
rron), L3 (gris).
À l’effet de dimensionner les câbles de phase, il faut prendre en compte le courant nominal
maximal I
max
indiqué sur l’étiquette de l’équipement et il faut prévoir une surcharge sur les tran-
sitoires d’1,5 fois I
max
.

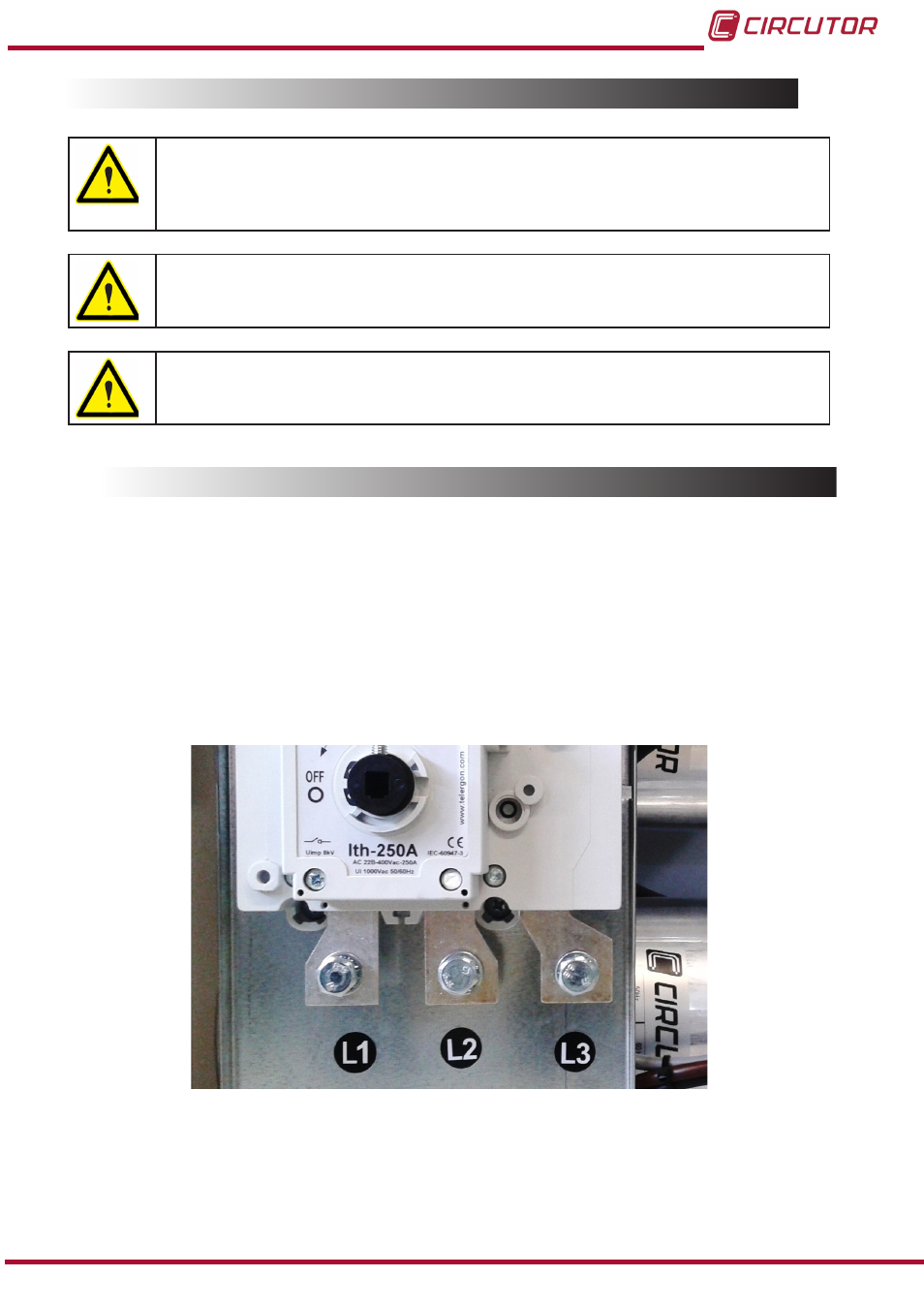

Figure 6 : Bornes d’entrée L1, L2 et L3 pour connexion au réseau des batteries OPTIM EMS-C
