3.3.- EMPLACEMENT
Il est important de respecter des distances minimales autour de l’équipement pour faciliter son
refroidissement.
Comme il s’agit d’une armoire à montage mural, utilisez pour sa fixation à un mur les 3 orifices
de 10 mm de diamètre disposés sur la partie arrière de l’armoire, conformément à la
au moyen d’éléments de fixation appropriés pour supporter son poids.
460
710
542.7
110
76.7
306
160
160
200

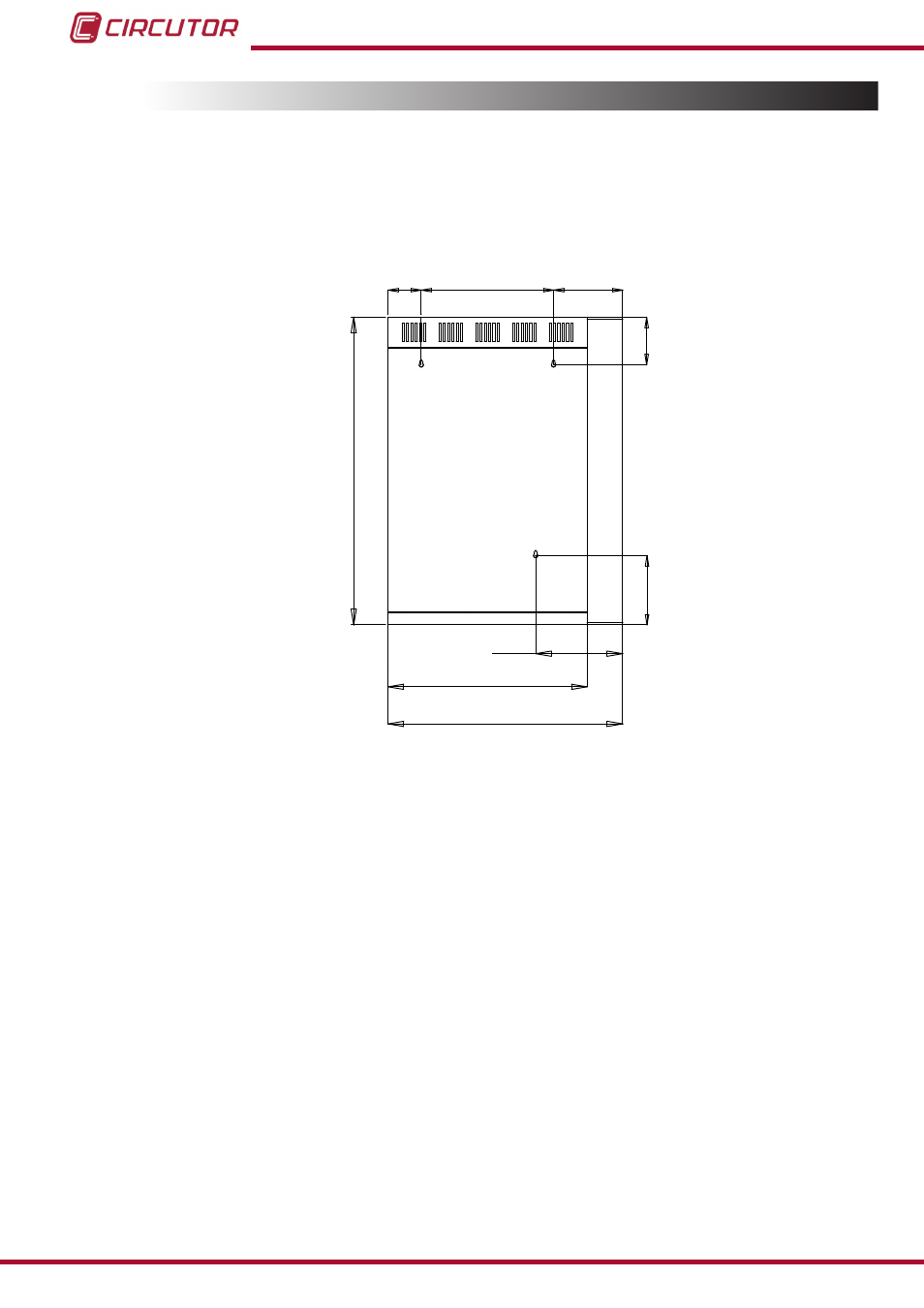

Figure 5 : Points de fixation murale des batteries OPTIM EMS-C
La face avant de l’armoire devra respecter une distance minimale d’aération d’environ
60 cm
par rapport aux parois d’autres équipements ou de génie civil.
En ce qui concerne les parois latérales, il est conseillé de laisser au moins
20 cm entre les
parois latérales des armoires contiguës.
Note : les équipements statiques portent un radiateur en aluminium pour le refroidissement des
thyristors. Nettoyer périodiquement ces radiateurs avec un brosse ou avec de l’air à pression et
faire en sorte qu’ils aient une aération maximale.
Prévoir une facile accessibilité à l’équipement.
Les conditions ambiantes de l’emplacement de l’équipement ne doivent pas dépasser les limi-
tes établies dans les caractéristiques techniques (voir
« 6.- CARACTÉRISTIQUES TECHNI-
Pour obtenir une aération adéquate, l’équipement doit être placé en position verticale.
Selon RBT, l’équipement, une fois installé, doit être protégé contre les contacts directs et in-
directs, raison pour laquelle l’installation d’un interrupteur automatique et de protection diffé-
rentielle est recommandée pour la ligne d’alimentation de la batterie des condensateurs.
