2.3 Configuration système requise
Composant
Exigence
Configuration système requise
Capacité matrice de
commutation
Plein débit filaire non bloquant sur toutes les tailles de paquets
Architecture de redirection
Store and forward (mémorisation) ou cut-through (anticipée)
Taux de transfert de paquets
du port(à 64 octets)
1,44 To/s
Entrées d'adresses MAC
prises en charge
288K entrées
Type de mémoire
Mémoire tampon de 12 Mo
Port console
Ports console série RS232 (RJ45)
Console série
• Fournit à l'utilisateur un retour d'information visuel sur le processus
de démarrage
• Expiration après une période d'inactivité
Exigences relatives aux ports
Capacité de vitesse par port Auto-détection 1G/10Go/s
Contrôle du flux Full-Duplex Prise en charge de la trame PAUSE IEEE 802.3x
2.4 Déploiement d'un centre de données
La figure suivante illustre le déploiement d'un centre de données Ethernet convergé.
PWR1 PWR2 SYS FAN
29
31
30
32
25
27
26
28
21
23
22
24
17
19
18
20
13
15
14
16
9
11
10
12
5
7
6
8
1
3
2
4
MGMT
CONSOLE
USB
PWR1 PWR2 SYS FAN
29
31
30
32
25
27
26
28
21
23
22
24
17
19
18
20
13
15
14
16
9
11
10
12
5
7
6
8
1
3
2
4
MGMT
CONSOLE
USB
PWR1 PWR2 SYS FAN
29
31
30
32
25
27
26
28
21
23
22
24
17
19
18
20
13
15
14
16
9
11
10
12
5
7
6
8
1
3
2
4
MGMT
CONSOLE
USB
PWR1 PWR2 SYS FAN
29
31
30
32
25
27
26
28
21
23
22
24
17
19
18
20
13
15
14
16
9
11
10
12
5
7
6
8
1
3
2
4
MGMT
CONSOLE
USB
PWR1 PWR2 SYS FAN
29
31
30
32
25
27
26
28
21
23
22
24
17
19
18
20
13
15
14
16
9
11
10
12
5
7
6
8
1
3
2
4
MGMT
CONSOLE
USB
49
50
47
48
33
34
31
32
17
18
15
16
1
AG7648
2
53
FAN
SYS
PWR
LOCAT
CONSOL
E
54
USB
49
50
47
48
33
34
31
32
17
18
15
16
1
AG7648
2
53
FAN
SYS
PWR
LOCAT
CONSOL
E
54
USB
Spine
Leaf
AG8032
AG8032
AG8032
AG8032
AG7648
40GbE QSFP+ uplink
10GbE SFP+
AG7648
AG8032
10GbE SFP+
40GbE QSFP+ or
10GbE SFP+ (breakout cable)

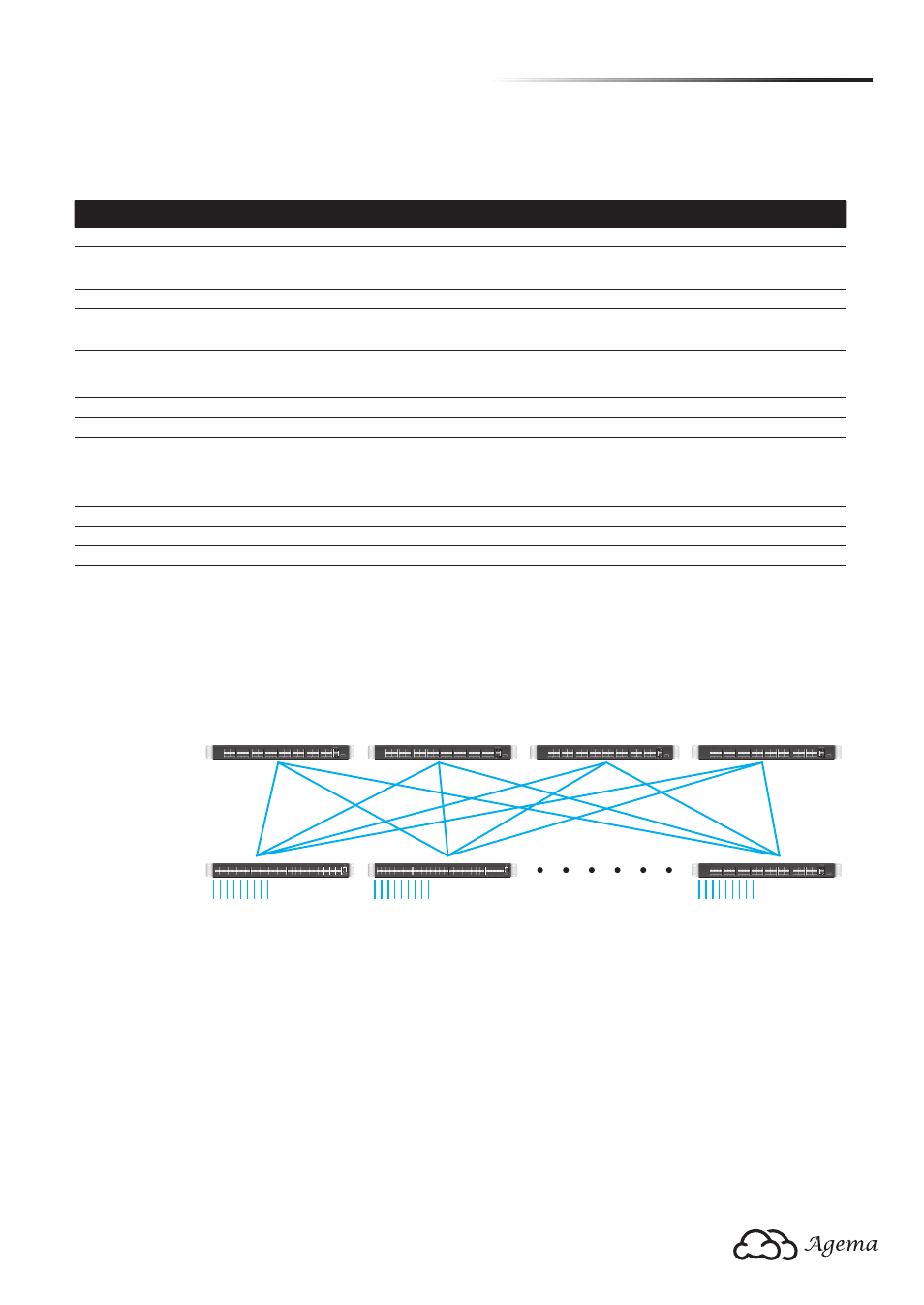

(Figure 2-5 : Déploiement d'un centre de données Ethernet convergé)
